Санкт-Петербургский политехнический университет
Высшая школа электроэнергетических систем
Лаборатория электрических аппаратов
Студент
Специальность электроэнергетика и электротехника
2 курса, группа № 3231302
„30“ сентября 2020г.
Работа принята
Отчет о работе
Исследование однофазного и трехфазного неуправляемых выпрямителей
СХЕМЫ СОЕДИНЕНИЙ
Рис. 1. Принципиальная электрическая схема исследуемого однофазного выпрямителя
Рис. 2. Принципиальная электрическая схема исследуемого трёхфазного выпрямителя
Замечания преподавателя:
Табл. 1. Результаты расчёта и измерений
№ |
|
U2m, В |
Ud, В |
Uобр max, В |
U2=11,7 В |
||||
1 |
Расчётное задание |
16,6 |
10,5 |
16,6 |
2 |
Показания осциллографа |
15,4 |
9,2 |
15,4 |
3 |
Показания мультиметра |
– |
9,3 |
– |
Расчёты для №1:
Табл. 2. Внешняя характеристика однофазного выпрямителя
Положение потенциометра Rн |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
Ud, В |
9,04 |
9,13 |
9,18 |
9,21 |
9,23 |
9,25 |
9,27 |
9,28 |
9,29 |
9,30 |
Id, мА |
30,9 |
17,24 |
11,34 |
8,81 |
7,16 |
5,94 |
5,28 |
4,68 |
4,24 |
4 |
Рис. 3. Внешняя характеристика однофазного выпрямителя
Табл. 3. Внешняя характеристика трёхфазного выпрямителя
Положение потенциометра Rн |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
Ud, В |
14,12 |
14,21 |
14,26 |
14,29 |
14,32 |
14,35 |
14,36 |
14,38 |
14,39 |
14,40 |
Id, мА |
40 |
25,74 |
17,78 |
14,49 |
11,36 |
9,53 |
8,12 |
7,11 |
6,50 |
6,19 |

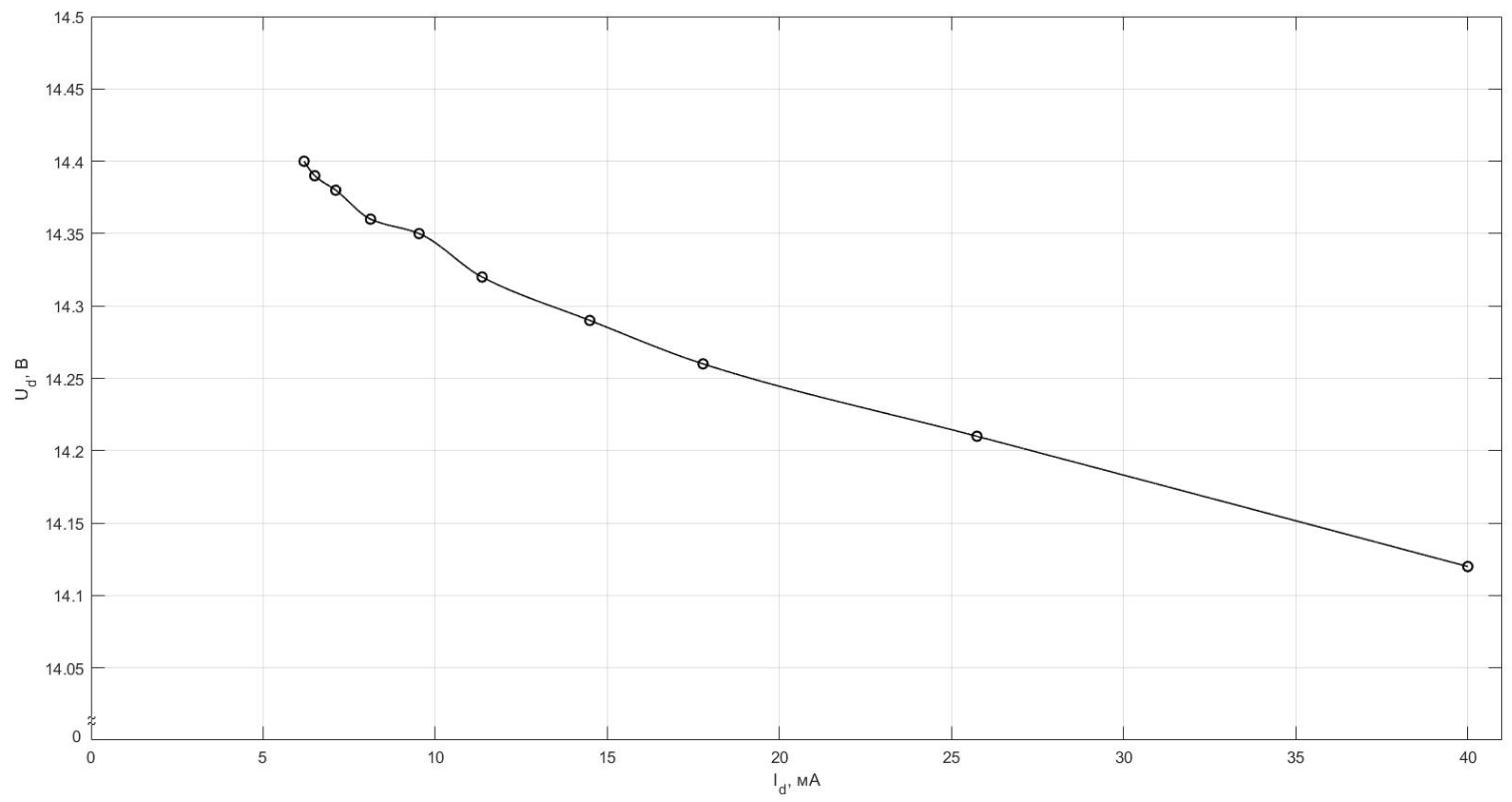

Рис. 4. Внешняя характеристика трёхфазного выпрямителя
Рис. 5. Осциллограмма выпрямленных напряжения и тока в опыте исследования однофазного выпрямителя

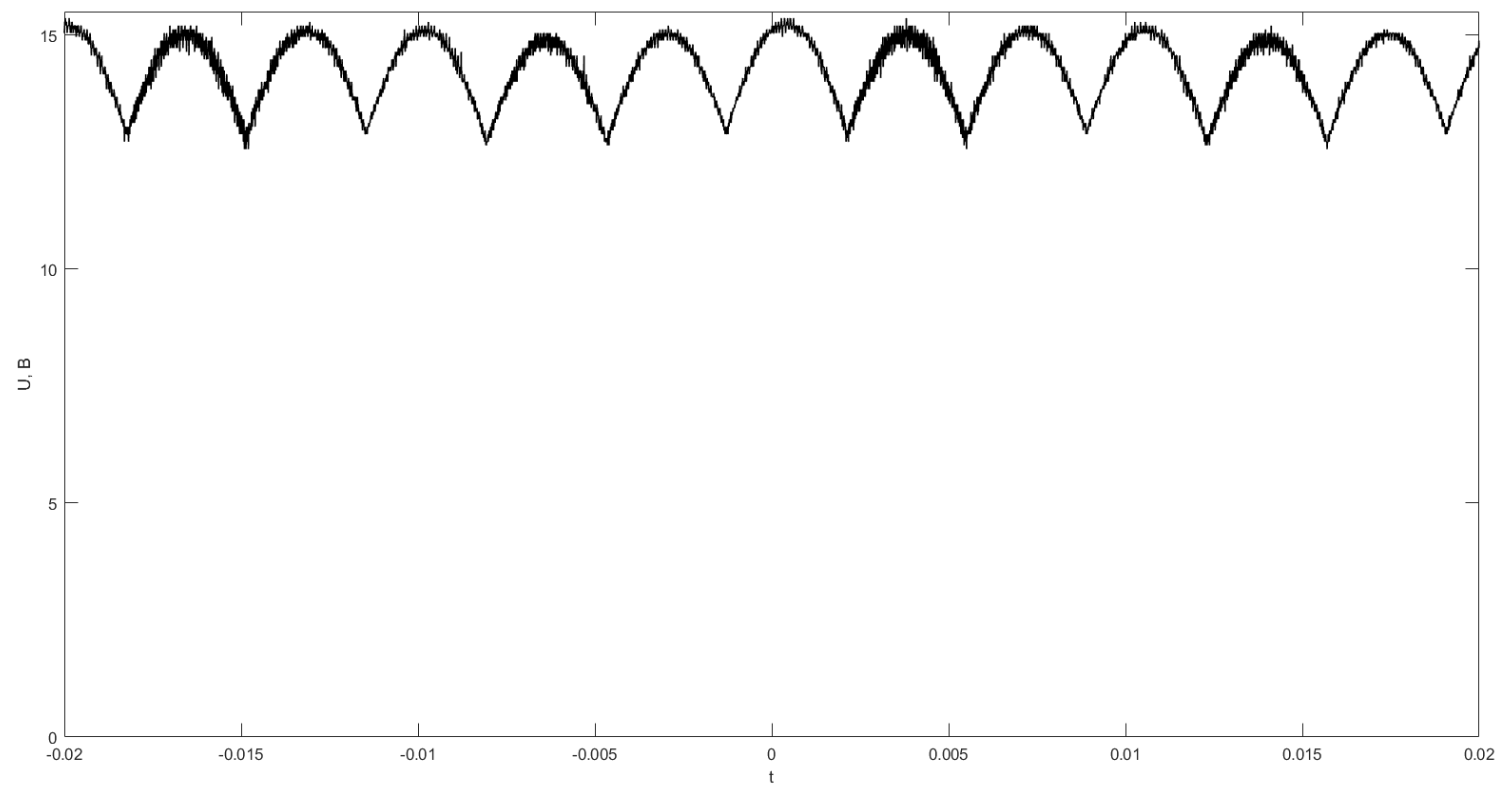

Рис. 6. Осциллограмма выпрямленного напряжения в опыте исследования трёхфазного выпрямителя
Анализ полученных результатов и выводы:
В таблице 1 представлены результаты расчётных значений U2m, Ud, Uобр max и их значения на осциллографе и мультиметре. Показания на приборах отличаются от расчётных из-за формул, в которых используется округление.
В ходе исследования однофазного и трёхфазного выпрямителей были получены их внешние характеристики и осциллограммы выпрямленных напряжений и тока, представленные на рис. 3–6.
Внешние характеристики (рис. 3–4.) подтверждают, что были исследованы выпрямители без фильтров, так как наклон кривых очень крутой. На потенциометре RН от выпрямленного тока Id создаётся падение напряжения, приводящее к уменьшению напряжения Ud.
На осциллограмме однофазного выпрямителя рис. 5 видно, что часть значений напряжения и тока являются отрицательными. Это связано с неточной настройкой осциллографа и его погрешностью.
Перечень применявшихся приборов:
№ п/п |
Наименование и обозначение прибора |
Измеряемая величина |
Класс точности |
Тип системы |
Пределы измерений |
1 |
Мультиметр, A |
I – |
0,5 |
цифр. |
DC: 0…500 мA |
2 |
Мультиметр, V |
U – U ~ |
0,5 |
цифр. |
VDC: 0…1000 В VAC: 0…600 В |
3 |
Осциллограф |
U ~ |
|
|
0…400 В |
Подпись выполнившего работу ___________
