6.2.7 Розрахунок маточини веденого диску
Напруження зминання шліців маточини визначаємо за формулою:
,
МПа, (6.23)
де
,
Н (6.24)
а
мм
(6.25)
де: d н 30 мм – зовнішній діаметр шліців;
dв 25 мм – внутрішній діаметр шліців;
;
(6.26)
де: l 40 мм довжина шліців;
z10 – кількість шліців;
0,75 – коефіцієнт точності прилягання шліців;
[см]15…30 МПа – допустиме напруження зминання.
Після підстановки значень параметрів знаходимо:
мм;
мм2;
Н.
Тоді:
МПа,
Оскільки
13,5
МПа <30 МПа
–
умова виконується.
Напруження зрізу шліців маточини визначається за формулою:
,
(6.27)
де b 9 мм – ширина шліців маточини;
[зр] 5…15 МПа – допустиме напруження зрізу.
Чисельне значення:
МПа,
Оскільки
3,76
МПа<15 МПа
– умова виконується.
Матеріал маточини – Сталь 40Х.
Матеріал веденого диску – Сталь 65Г.
6.2.8 Розрахунок вала зчеплення
Вал зчеплення розраховується на кручення по діаметру впадин шліцевої частини за формулою:
м
(6.28)
Прийнявши допустиме напруження кручення [кр] 70 МПа, знаходимо:
м.
Приймаємо: d = 0,025 м
Перевірку шліців на зминання проводимо за формулою:
,
МПа (6.29)
де
/2–
середній радіус прикладання колової
сили, м;
h, l – висота і довжина шліців маточини веденого диску, см.
Чисельне значення при h = 2,5 мм; l =40 мм; z = 10 :
МПа.
Перевірку шліців на зріз проводимо за формулою:
,
МПа, (6.30)
де b 8 мм – ширина шліців маточини веденого диску
Чисельне значення:
МПа.
[см] 15…30 МПа, [τср] = 5…15 МПа.
,,
– умова міцності виконується.
6.2.9 Привід зчеплення
Зусилля на педалі виключення зчеплення визначаємо з урахуванням збільшення сили натискних пружин при виключенні зчеплення на 20%:
,Н
(6.31)
де Рпр 285,2 Н – сила тиску пружини;
і – загальне передавальне число приводу;
т0,8 – к.к.д приводу.
,
(6.32)

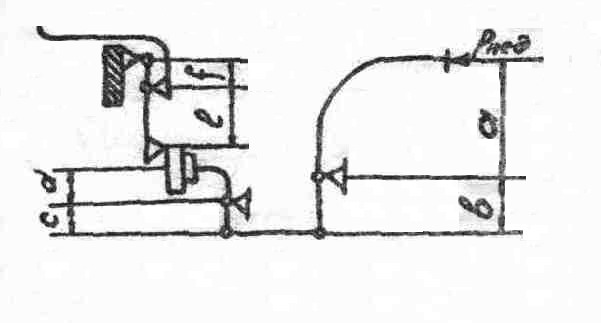

де і1 і і2 - передавальне число відповідно педального приводу і механізму виключення зчеплення. Для механічного приводу (рисунок 6.7):
,
де а 270; b 70; с 65; d 55; l 48; f 21, мм.
Після підстановки значень параметрів у формули знаходимо:
Таким чином:
Н.
На проектованому автомобілі сила тиску на педаль не повинна перевищувати 200Н. Даний привід зчеплення підсилювача не потребує. Вільний хід педалі повинен становити 20 … 30 мм, а повний хід – не менше 120 мм.
Рисунок 6.7 – Механічний привід зчеплення.

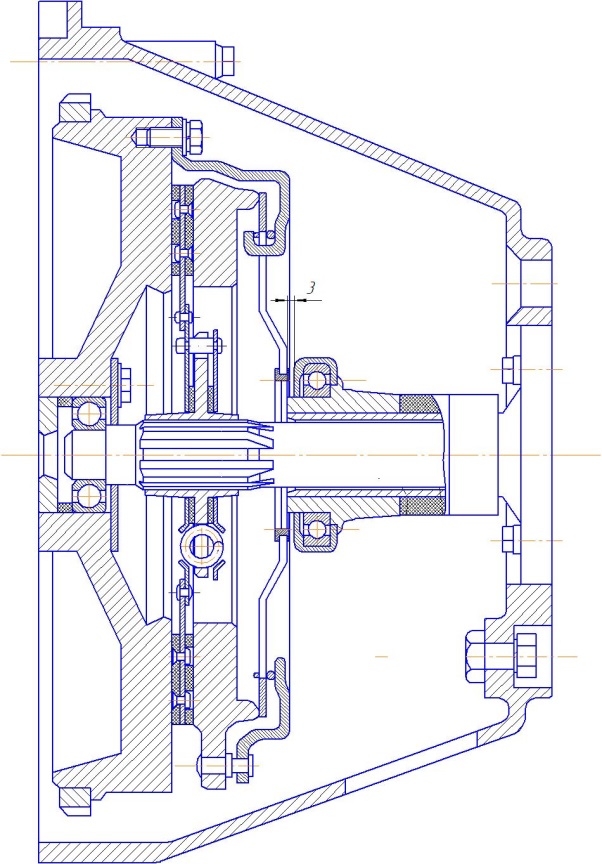

На рисунку 6.8 зображено загальний вигляд спроектованого зчеплення
Рисунок
6.8 – Загальний вигляд механізму зчеплення
