2 Определение основных параметров и расчет проектируемого узла

2.1 Исходные данные

Рис. 14 Автомобиль ВАЗ-2110

1) Общие параметры автомобиля:

Таблица 1 – Параметры автомобиля ВАЗ-2110

Параметры автомобиля ВАЗ-2110	Значение параметра
Снаряженная масса, кг	1010
Полная масса , кг	1485
Номинальная мощность, л.с.(кВт) / при частоте вращения коленчатого вала, об/мин	73,4 (54) / 5600
Максимальный крутящий момент, Нм / при частоте вращения коленчатого вала, об/мин	103,9 / 3500
Максимальная скорость, не менее, км/ч	165
Колея , м	1,4
Высота центра тяжести для полностью груженого автомобиля, м	0,58
Расстояние от центра тяжести до передней оси для полностью груженого автомобиля , м	1,246

2) Основные геометрические параметры подвески в статическом положении:

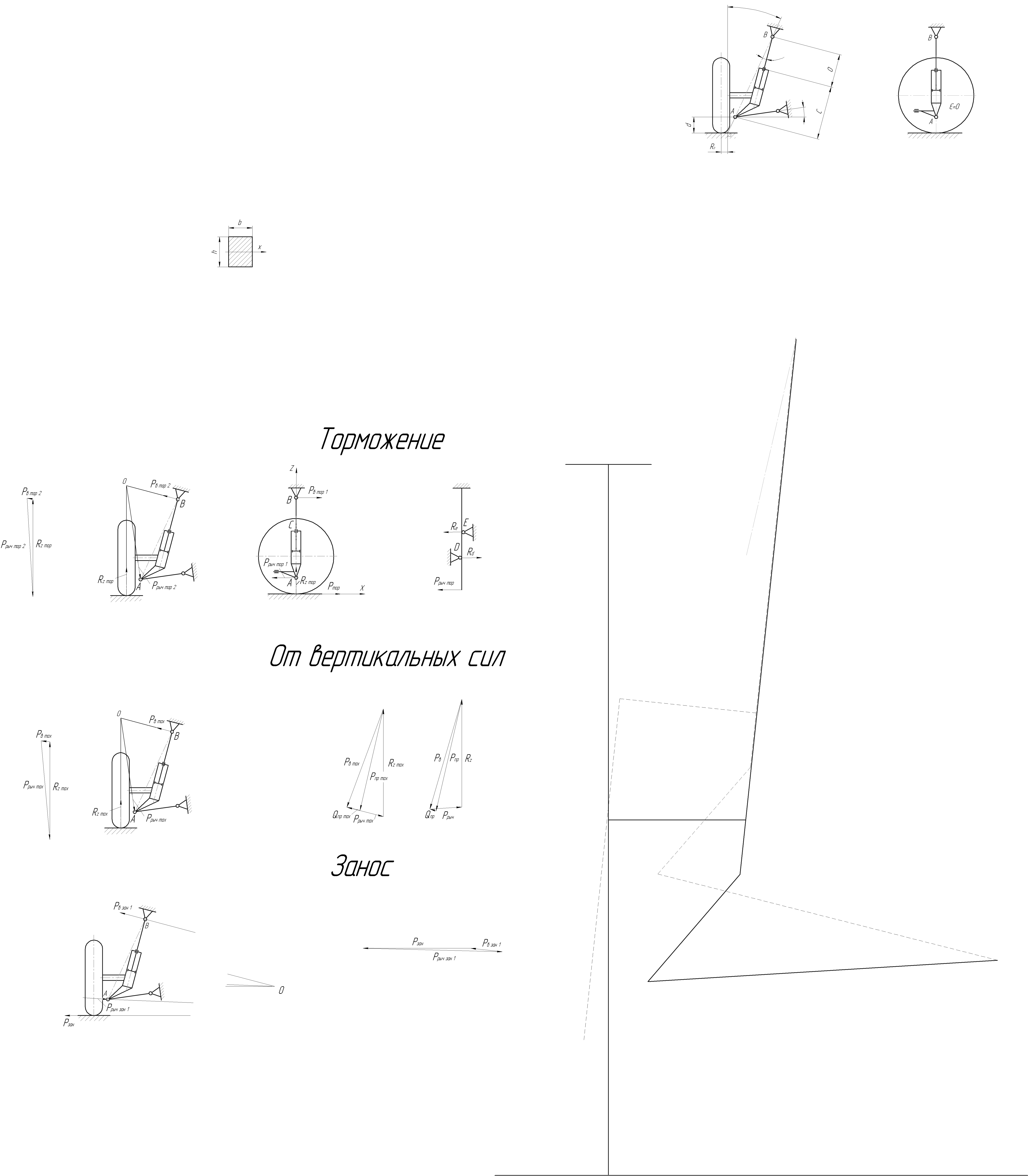

Рис. 15 Геометрические параметры подвески в статическом положении

Подвеска имеет следующие конструктивные параметры (рис. 15):

• Угол поперечного наклона оси поворота ;

• Угол смещения оси амортизатора и пружины относительно оси стойки.

• Плечо обкатки ;

• Расстояние от поверхности дороги до центра шаровой опоры;

• Угол наклона поперечного рычага ;

• Расстояние характеризующее длину амортизаторной стойки, где .

3) Параметры шины (данные из ГОСТ 20993-75):

Таблица 2 – Параметры шин автомобиля ВАЗ-2110

Обозначение шины	Наружный диаметр , мм	Статический радиус , мм	Максимальная допускаемая нагрузка на шину , кг	Внутреннее давление , МПа
165/70 R 13	580	265	475	0,25

Согласно ГОСТ 20993-75 шина 165/70 R 13 относится к серии «70».

4) Данные о рассчитываемых деталях:

Величина диаметра штока и поршня амортизатора берется такой же как и у прототипа: и .

Для определения теплового режима амортизатора, представим амортизационную стойку в виде цилиндра, у которого диаметр равен среднему внешнему диаметру корпуса стойки , а высота высоте стойке омываемой амортизационной жидкостью .

Таблица 3 – Характеристика деталей передней подвески автомобиля ВАЗ-2110

Наименование детали	Материал	Допускаемые напряжения, МПа	Модули упругости, МПа
Шток	Сталь 40		Первого рода = 2,1∙105 Второго рода = 7,8∙104
Нижний рычаг
Пружина	Сталь 65С2ВА

Обозначения в табл. 3: – касательные напряжения, σ – нормальные напряжения.

Параметры пружины:

• Диаметр прутка пружины ;

Параметры нижнего рычага:

• Расстояние от центра шаровой опоры до опасного сечения рычага: ;

• Размеры опасного сечения рычага: и (рис. 16).

Рис. 16 Опасное сечение нижнего рычага
