5 Функциональный и прочностной расчёт подвески

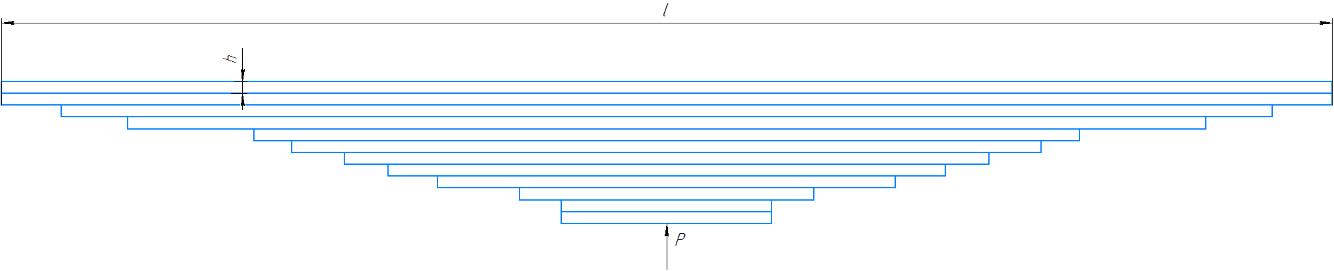

Рисунок 5.1 – Расчётная схема рессор

Рассчитаем основные геометрические параметры основной рессоры, а также проведем анализ прочности.

Длина рессоры определяется по формуле:

l=0,3∙B (5.1)

l=0,3∙B=0,3∙3,9=1,3 м.

где В–база автомобиля, м.

n - число листов рессоры n=12.

Длинна первого листа рессоры равна расчётной длине l₁=1,3 м, длинна второго листа рессоры l₂=1,2 м, l₃=1,1 м, l ₄=1 м, l ₅=0,9 м, l ₆=0,8 м, l ₇=0,7 м, l ₈=0,6 м, l ₉=0,5 м, l ₁₀=0,4 м, l ₁₁=0,3 м, l ₁₂=0,24 м.

Предельная длинна для симметричной рессоры равна:

l’ = l₁/2; (5.2)

l’= 1,3/2 = 0,65 м.

Толщина рессор одинаковая:

; (5.3)

где – коэффициент деформаций (для реальных рессор = 1,25 – 1,45);

– максимально допустимое напряжение изгиба (равное 8500 – 9000 кГ/см²);

E – модуль упругости (Е = 2 10⁶ кГ/см²);

– общая деформация рессоры, соответствующая полному ходу колеса (статическому и рабочему), м.

.

Определяем ширину листа:

; (5.4)

где – максимальная нагрузка на рессору, кг.

.

Определяем максимальную нагрузку на рессору:

; (5.5)

где – статическая нагрузка на колесо;

– статический ход колеса, м;

– рабочий ход колеса, м;

.

Определяем деформацию всех рессор:

; (5.6)

где P – вертикальная нагрузка на рессору;

.

Определяем напряжение всех рессор:

; (5.7)

.

6 Техническая характеристика автомобиля

Техническая характеристика рассчитываемого автомобиля приведена в таблице 6.1.

Таблица 6.1 – Техническая характеристика автомобиля

Параметр	Значение
Полная масса автомобиля, кг: на переднюю ось на заднюю ось	17350 6700 106500
Количество посадочных мест,	2
Длина автомобиля, м	5,88
Ширина автомобиля, м	2,495
Высота автомобиля, м	2,960
Колея передних колес, м	2,04
Номинальная мощность двигателя, кВт	172,66
Угловая скорость коленчатого вала при максимальной мощности, рад/с	246,09
Максимальный крутящий момент, Нм	498,9
Рабочий объем цилиндров двигателя, л	12,3
Колесная формула	4 2
Размер шин	9.00R20
Передаточные числа коробки передач: я передача я передача я передача я передача я передача я передача я передача я передача я передача я передача	7,13 5,73 4,61 3,7 2,98 2,39 1,92 1,54 1,24 1
Передаточное число главной передачи	8.99
Максимальная скорость движения автомобиля, км/ч	90
