ИССЛЕДОВАНИЕ УСИЛИТЕЛЬНОГО КАСКАДА С ЁМКОСТНОЙ СВЯЗЬЮ

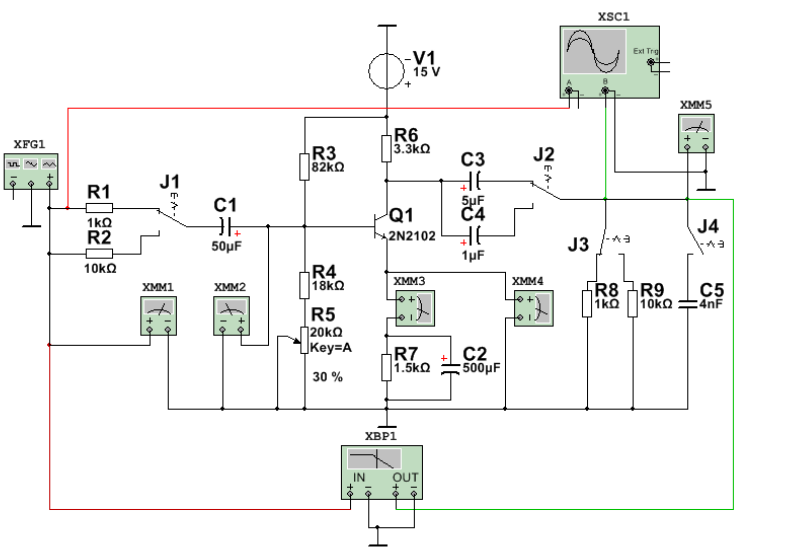

1. Макетная схема RC-каскада на биполярном транзисторе с эмиттерной стабилизацией
2. Определение режима каскада по постоянному току.
Uбэ=0,6 В
Uкэ=15 – 0,002*3300 – 3,013 = 5,4
3. Исследование усилительного каскада с ёмкостной связью по переменному току.
R5 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
Iк, мА |
2,092 |
2,009 |
1,922 |
1,828 |
1,729 |
1,623 |
1,512 |
1,392 |
1,265 |
Еп, В |
11,862 |
11,987 |
12,118 |
12,258 |
12,407 |
12,565 |
12,733 |
12,912 |
13,102 |
Eг (амп.) |
2 |
5 |
10 |
15 |
20 |
30 |
50 |
80 |
100 |
мВ |
eг (действ.) |
1,414 |
3,535 |
7,071 |
10,607 |
14,142 |
21,213 |
35,354 |
56,568 |
70,707
|
мВ |
Uвых (1КОм) |
29,451 |
73,587 |
146,722 |
219,448 |
291,509 |
431,702 |
691,612 |
1011 |
1179 |
мВ |
Uвых (10КОм) |
87,389 |
218,181 |
435,394 |
651,773 |
865,219 |
1282 |
2055 |
3022 |
3505 |
мВ |
Kv1 = 146,722/7,071 = 20,7
Kv2 = 435,394/7,071 = 61,6
rвх= 1000/ (10,607/9,503 -1)= 8608
rвх= (435,394 - 146,722) / (146,722/1000 - 435,394 /10000) = 2797,7
|
J2 |
RГ |
RН |
СН=С5 |
FН |
FВ |
KV |
1 |
5 мкФ |
1 кОм |
1 кОм |
|
1,604 |
1,716 |
-3,686 |
2 |
1 мкФ |
1 кОм |
1 кОм |
|
3,604 |
3,855 |
-3,926 |
3 |
5 мкФ |
10 кОм |
1 кОм |
|
6,615 |
7,078 |
-3,558 |
4 |
5 мкФ |
1 кОм |
10 кОм |
|
25,937 мГц |
27,747 мГц |
-3,533 |
5 |
5 мкФ |
1 кОм |
1 кОм |
4 нФ |
1,604 |
1,716 |
-3,671 |
