8 Этап. Запуск варианта на проведение расчета
Для
начала расчета необходимо нажать кнопку
.
Далее расчет производится без участия
пользователя.
В
процессе расчета пользователь может
изменять параметры задачи, параметры
расчета или анализировать данные. Помимо
этого всегда есть возможность остановить
(кнопка
)
и продолжить расчет (кнопка
).
9 Этап. Визуализация результатов расчета
Визуализация результатов расчета осуществляется с помощью постпроцессора FlowVision. Анализ может производиться как в процессе расчета, так и после его окончания. Постпроцессор предоставляет пользователю большой выбор методов визуализации скалярных и векторных переменных на различных геометрических объектах, а также позволяет сохранять данные в файл для обработки другими средствами.

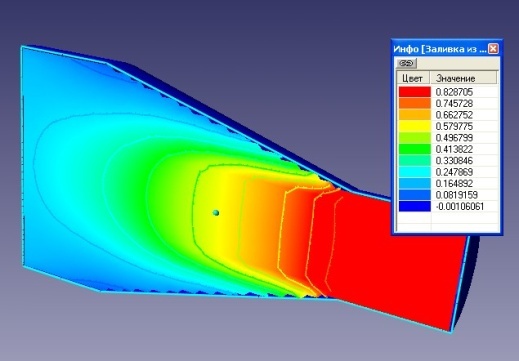

Основными методами визуализации переменных являются векторный, заливка и вспышка.
|

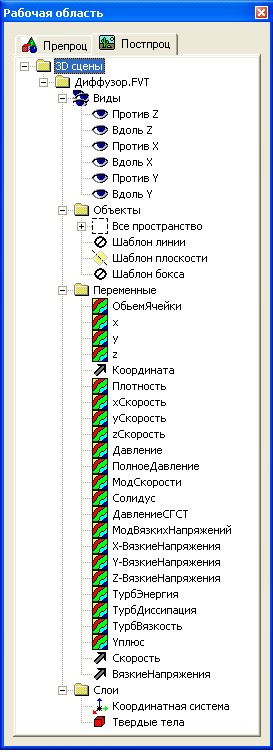

На рисунке 2.7 представлено дерево построение постпроцессора. Дерево включает в себя виды 3D сцены, геометрические объекты. Виды 3D сцены служат для запоминания и последующего воспроизведения установок трехмерной сцены и камеры в графических окнах постпроцессора. Каждый вид несет в себе информацию об освещенности сцены, положении камеры внутри пространства объектов, а также некоторую другую необходимую для воспроизведения сцены информацию. Геометрические объекты — это геометрические фигуры, которые являются основой для создания видимых объектов в графическом окне. Геометрические объекты могут быть двух типов: примитивы и сложные объекты. Примитивы — это простейшие геометрические объекты — плоскость, прямоугольный параллелепипед, прямая и др. Новый примитив создается из этого списка. Сложные объекты заданы набором фасеток. Рисунок 2.7 - Дерево построение постпроцессора
|
|
|
Для создания примитивного геометрического объекта необходимо щелкнуть правой кнопкой мыши по закладки Объекты в дереве постпроцессора, далее выбрать тип объекта, задать имя (по желанию), и указать его параметры и нажать . |
|
||

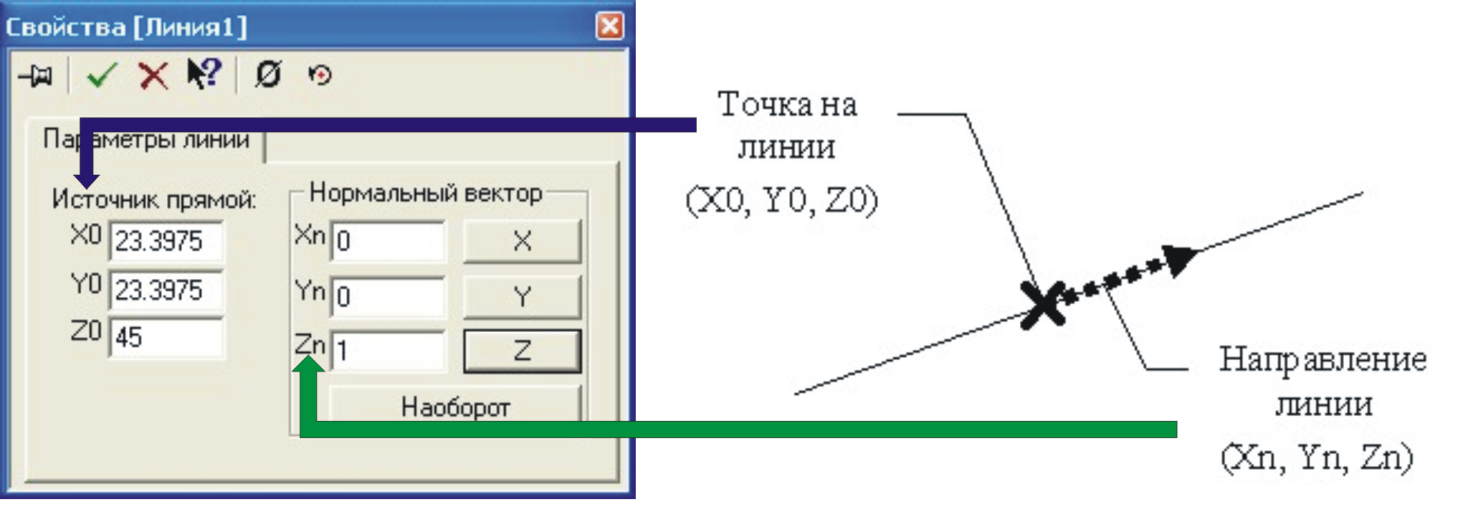

Шаблон линии имеет следующие параметры:
Origin of line (Источник прямой) — декартовы координаты X0, Y0 и Z0 некоторой точки на линии. По умолчанию это координаты центра расчетной области.
Normal vector (Нормальный вектор) — направление линии в 3D пространстве. Направить линию по координатным осям можно с помощью кнопок X, Y и Z. Кроме того, изменить направление линии на противоположное можно с помощью кнопки Invert (Наоборот).

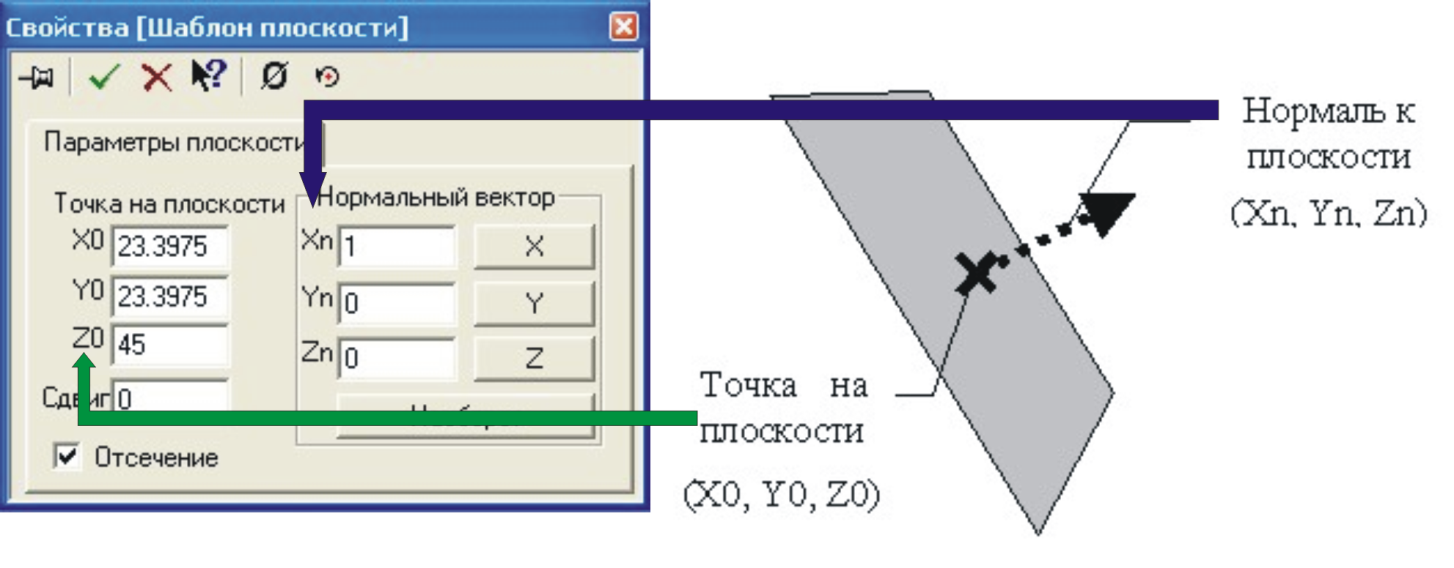

Шаблон плоскости имеет следующие параметры:
Point on plane (Точка на плоскости) – декартовы координаты X0, Y0 и Z0 некоторой точки на плоскости. По умолчанию это координаты центра расчетной области.
Normal vector (Нормальный вектор) — вектор, нормальный к плоскости. Абсолютная величина нормали к плоскости не имеет значения. Задать нормаль к плоскости, параллельную одной из координатных осей можно с помощью кнопок X, Y и Z.
Shift (Сдвиг) — смещение плоскости вдоль нормального вектора на расстояние, указанное в поле Shift (Сдвиг). В этом случае точка (X0, Y0, Z0) не лежит на плоскости. Нажатие кнопок X, Y или Z автоматически устанавливает поле Shift (Сдвиг) равным нулю. Нажатие кнопки Invert (Наоборот) меняет знак у поля Shift (Сдвиг). Таким образом, при нажатии кнопки Invert (Наоборот) положение плоскости в пространстве не меняется, а компоненты нормального вектора меняют знак.
Clipping on/off (Отсечение) делит пространство на два полупространства. В том полупространстве, куда смотрит нормаль плоскости, отрисовка слоев и объектов разрешена, в другом — запрещена. Плоскости отсечения воздействуют на все слои, у которых установлен флаг Apply Clipping. Линия пересечения плоскости отсечения с твердыми телами выделена голубым цветом. В случае, если плоскость и твердые тела не имеют общих точек, в плоскости отрисовывается квадрат, указывающий ее положение в пространстве.
Шаблон бокса позволяет задать прямоугольный параллелепипед с произвольно ориентированными в пространстве ребрами. Шаблон бокса имеет следующие параметры:
Origin (Источник) — декартовы координаты центра параллелепипеда. По умолчанию, это — координаты центра расчетной области. В любой момент выставить значение центра параллелепипеда равным значению центра расчетной области можно, нажав кнопку Region center (Центр Области).
Ориентация ребер прямоугольного параллелепипеда Dir1 (Направление 1), Dir2 (Направление 2), Dir3 (Направление 3) — вектора, по которым направлены ребра. Dir1 (Направление 1) задает первое направление, Dir2 (Направление 2) — второе, с учетом того, что Dir2 (Направление 2) перпендикулярно Dir1 (Направление 1), Dir3 (Направление 3) вычисляется так, чтобы Dir1, Dir2 и Dir3 образовывали правую тройку векторов. В любой момент направить ребра параллелепипеда вдоль осей координат можно, нажав кнопку Region axes (Оси области).
Size (Размер) — длины трех взаимоперпендикулярных ребер параллелепипеда. Если в поле Maintain aspect ratio (Сохранять пропорции) не стоит галочка, размеры задаются независимо друг от друга. Иначе изменение одного из размеров влечет за собой изменение остальных двух таким образом, чтобы сохранялись отношения между каждыми двумя величинами. По умолчанию размеры параллелепипеда равны размерам расчетной области. Кнопки Lock (Заперт) справа от каждого размера блокируют изменение этого размера при интерактивной настройке параметров параллелепипеда.
Таким образом, постпроцессор служит в данном случае для создания плоскости и слоёв. Необходимо создать новую плоскость, задать параметры плоскости и для заданной плоскости задать слои: заливка из модуля скорости, вектор из скорости, вспышки из скорости. В результате созданных слоёв получаем модель с заданным направлением ветряных потоков и показателями застойных зон воздуха. При помощи изменений в граничных условиях препроцессах необходимо смоделировать воздушные потоки во всех других направлениях (с севера на юг, с запада на восток и с востока на запад).
В итоге должно получиться четыре модели, сравнивая которые необходимо выявить ту модель, которая имеет наибольшее число зон застоя воздуха.
В пояснительной записке во данному подразделу должен быть представлен весь алгоритм моделирования воздушных потоков в заданном производственном помещении с рисунками и пояснениями к ним. Подрисуночные надписи должны содержать информацию о скорости потока и высотной отметке. Кроме того, должно быть сделано обоснованное заключение о результатах моделирования и необходимости проведения мероприятий по повышению безопасности рассматриваемого объекта. В приложении на одном рисунке должны быть представлены четыре модели объекта с различными направлениями потоков, а также с пояснением значения цветов в виде экспликации.
Расчёт системы искусственной вентиляции. В данном подразделе необходимо согласно варианту (приложение В) рассчитать требуемый воздухообмен для основного производственного помещения, выбрать соответствующий тип вентилятора и предложить его конкретную марку. Для этого необходимо пользоваться учебно-методическим пособием: Расчет естественной и искусственной вентиляции производственных помещений [http://www.bibl.rusoil.net/jirbis2/]: учебно-методическое пособие к выполнению практической работы по дисциплине "Промышленная санитария и гигиена труда" / УГНТУ, каф. ПБиОТ; сост. А. В. Федосов. - Уфа: УГНТУ, 2012. - 330 Кб. - Б. ц. Кроме того, рекомендуется пользоваться источниками, на которые даны ссылки предлагаемом пособии.
Далее определить тип воздуховодов (материал, сечение и т.д.). Их длину и количество принять в соответствии с размером заданного помещения. Сделать обоснование расположения системы вентиляции с учётом требований ВСН 21 -77. Инструкция по проектированию отопления и вентиляции нефтеперерабатывающих и нефтехимических предприятий и направления воздушных потоков, полученных в результате моделирования во FlowVision. Воздухозаборники («вход» и «выход») расположить в зонах застоя воздушных масс.
Вентилятор расположить во вспомогательном помещении для вентиляционного оборудования. Описать возможный состав вентиляционного оборудования.
В результате выполнения данного раздела должен быть проведён расчёт системы искусственной вентиляции основного производственного помещения, предложены марка вентилятора и тип воздуховодов, а также спроектировано расположение воздуховодов в помещении. Окончательный результат должен быть представлен графически в формате Компас – 2Д.
При выполнении данного подраздела необходимо пользоваться следующими нормативными документами и учебно-методическими пособиями: СП 60.13330.2012 Отопление, вентиляция и кондиционирование. Актуализированная редакция СНиП 41-01-2003, ВСН 21 -77. Инструкция по проектированию отопления и вентиляции нефтеперерабатывающих и нефтехимических предприятий, ВУПП-88 Ведомственные указания по противопожарному проектированию предприятий, зданий и сооружений нефтеперерабатывающей и нефтехимической промышленности, Расчет естественной и искусственной вентиляции производственных помещений [http://www.bibl.rusoil.net/jirbis2/]: учебно-методическое пособие к выполнению практической работы по дисциплине "Промышленная санитария и гигиена труда" / УГНТУ, каф. ПБиОТ; сост. А. В. Федосов. - Уфа: УГНТУ, 2012. - 330 Кб. - Б. ц.
– Мероприятия по повышению безопасности объекта
В данном подразделе по результатам моделирования необходимо предложить мероприятие по повышению безопасности рассматриваемого объекта. В данном случае задача сводится к оптимальному, с точки зрения безопасности, количеству и расположению газоанализаторов для непрерывного контроля концентраций вредных и опасных веществ. Для этого сначала нужно дать обоснованное предложение по типу и марке газоанализатора. Далее, пользуясь ТУ-газ 86 «Требования к установке сигнализаторов и газоанализаторов», предложить оптимальное расположение газоанализаторов в зонах застоя воздушных масс.
В пояснительной записке в данном подразделе должны быть представлены следующие материалы: актуальность предлагаемого мероприятия, понятие и классификация газоанализаторов, основные положения ТУ-газ 86, обоснование количества и расположения газоанализаторов, предполагаемые результаты от внедрения данного мероприятия. Кроме того, в графической части, в приложении, должна быть выполнена схема расположения газоанализаторов на рассматриваемом производственном объекте.
Приветствуется, если студент предложит дополнительные мероприятия по улучшению условий труда в заданном помещении. При этом можно воспользоваться Приказом Минздравсоцразвития РФ от 1 марта 2012 г. № 181н «Об утверждении типового перечня ежегодно реализуемых работодателем мероприятий по улучшению условий и охраны труда и снижению уровней профессиональных рисков».
Кроме того, необходимо разработать рекомендации по организации режима труда и отдыха, профилактике гипокинезии, монотонии и стрессового состояния работников, занятых в заданных помещениях. Для этого рекомендуется пользоваться источниками из открытых научных журналов, авторефератов кандидатских и докторских диссертаций, а также МР 2.2.9.2311-07, МР 3211-85 (Рекомендации по профилактике неблагоприятного воздействия гипокинезии на работоспособность и функциональное состояние человека), МР 2257-80, МР 2184 10/VII.
Задание 2.
Основная роль в защите человека от холода принадлежит поведенческой терморегуляции, которая заключается в активном, целенаправленном регулировании термической нагрузки на организм. Большое значение при проведении работ на открытой территории в холодный период года приобретают средства индивидуальной защиты от холода, теплофизические параметры которых соответствуют условиям их использования, обеспечивая должную защиту от охлаждения.
Сложность создания СИЗ X заключается в противоречивости требований к ним: СИЗ X одновременно должны обладать высокими теплозащитными показателями, малой массой, не ограничивать свободу движений, защищать от внешней и производственной влаги, ветра и не препятствовать удалению влаги с поверхности тела человека. Создание СИЗ X в соответствии с гигиеническими требованиями осложняется изменчивостью метеорологических условий, физической активности человека, продолжительности его пребывания на холоде, особенностями теплообмена в области головы, стоп, кистей, низкой эффективностью их утепления. Теплозащитные свойства СИЗ Х определяются условиями их применения (категория производимых работ, температура окружающей среды, скорость ветра, материал из которого изготовлено СИЗ Х).
Основные формулы, необходимые для выполнения задания (по МР 11-0/279-09):
Теплоизоляция комплекта СИЗ (Iк) рассчитывается по формуле:
Величина qп вычисляется в соответствии с уравнением теплового баланса:
Величина qк.дых. может быть определена по формуле:
Твыд. - температура выдыхаемого воздуха, °С, вычисляется по формуле:
Величина qисп.дых. вычисляется по формуле:
Теплопотери испарением влаги с поверхности тела, qисп.к., могут быть определены по формуле:
Поправка на ветер рассчитывается по формуле:
Теплоизоляция комплекта с учетом поправки на ветер:
Максимально допустимое время пребывания работника на холоде определяется из соотношения:
Задание 2.
Разработать Положение о производственном контроле за соблюдением требований охраны труда для предприятия нефтегазовой отрасли.
Положение о производственном контроле за соблюдением требований охраны труда должно в себя включать программу производственного контроля.
Программа производственного контроля – обязательный документ для любой организации.
Разрабатывается программа, в каждом конкретном случае в зависимости от вида и специфики осуществляемой производственной деятельности, внутри самой организации без ограничения срока её действия. Согласование программы с органами Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека не требуется.
Утверждается программа руководителем организации.
При каких-либо изменениях вида деятельности, технологии производства, а также при каких-либо существенных имениях в деятельности организации, влияющих на санитарно-эпидемиологическую обстановку или создающих угрозу санитарно-эпидемиологическому благополучию – в программу вносятся необходимые дополнения и корректировки.
Программа производственного контроля составляется в произвольной форме и должна содержать следующие данные:
порядок проведения лабораторных исследований и испытаний;
прохождение медосмотров работниками организации;
учет и отчетности по осуществлению производственного контроля;
контроль за качеством, безопасностью сырья, полуфабрикатов, готовой продукции и технологий их производства, хранения, транспортировки, реализации и утилизации (наличии сертификатов, санитарно-эпидемиологических заключений, личных медицинских книжек, санитарных паспортов на транспорт, иных документов, подтверждающих качество);
обязательное информировании населения, федеральных органов исполнительной власти в сфере благополучия человека, органов местного самоуправления об аварийных ситуациях, остановках производства, о нарушениях технологических процессов, создающих угрозу санитарно-эпидемиологическому благополучию.
Примерное содержание программы производственного контроля содержится в разделе III СП 1.1.1058-01.
Также в Письме Роспотребнадзора от 13.04.2009 N 01/4801-9-32 приводятся рекомендованные к использованию типовые программы производственного контроля на предприятиях общественного питания, пищевой промышленности, лечебно-профилактических учреждений, учреждений бытового обслуживания населения.
Программа производственного контроля должна начинаться с пояснительной записки, содержащей основную информацию об организации: полное наименование, юридический, фактический адрес, контактные номера телефонов, количество штатных единиц, режим работы, технологическую характеристику производства, описание вида производственной деятельности, выпускаемой продукции, оказываемых услуг, а также видов деятельности, сопровождающихся выделением вредных веществ, воздействием вредных и опасных производственных факторов, а также представляющих опасность для человека.
Программа производственного контроля должна содержать:
Перечень официально изданных, действующих приказов, санитарных правил и нормативных документов, в соответствии с которыми осуществляется производственный контроль;
Перечень должностных лиц, на которых возложены функции по осуществлению производственного контроля;
Контингент должностей работников, подлежащих прохождению предварительного и периодического медицинского осмотра;
Перечень объектов производственного контроля с указанием видов и количества исследований, контролируемых факторов, периодичности контроля;
Перечень форм учета и отчетности, установленной действующим законодательством по вопросам, связанным с осуществлением производственного контроля.
