Лабораторная работа 4 Теплоотдача горизонтального цилиндра при естественной конвекции воздуха
.docxМИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ федеральное государственное АВТОНОМНОЕ образовательное учреждение ВЫСШЕГО образования «Национальный исследовательский ядерный университет «МИФИ» |
Обнинский институт атомной энергетики – филиал федерального государственного автономного образовательного учреждения высшего образования «Национальный исследовательский ядерный университет «МИФИ» (ИАТЭ НИЯУ МИФИ) |
Отделение Ядерной физики и технологий
Лабораторная работа №4
Теплоотдача горизонтального цилиндра при естественной конвекции воздуха
Выполнил: студент гр. МН-БXX
|
|
Фамилия И.О. |
Проверил: д.т.н. профессор (О)ЯФиТ
|
|
Чусов И.А. |
|
|
|
|
|
|
Обнинск, 20XX г
Краткая теория
Одним из способов переноса тепла является конвекция. Понятие конвективного теплообмена охватывает процесс теплообмена при движении жидкости или газа. При этом перенос теплоты осуществляется одновременно конвекцией и теплопроводностью
Если движение текучей среды возникает под действием неоднородного поля массовых сил, то такой процесс называют свободной или естественной конвекцией. При свободной конвекции движение возникает вследствие разности плотностей нагаретых и холодных частиц жидкости (газа). Это движение возникает, если температура тела отличается от температуры окружающей среды.
Интенсивность теплообмена определяется разностью температур тела и окружающего теплоносителя, физическими свойствами теплоносителя и геометрическими факторами.
Количество переданного тепла определяется по закону Ньютона-Рихмана:
,
где tc – средняя температура поверхности тела, ºС
tж – температура теплоносителя вдали от поверхности, ºС
F – поверхность теплообмена, м2
Коэффициент пропорциональности α [Вт/м2К] называется коэффициентом теплоотдачи (теплообмена). Численно он равен количеству тепла, передаваемому через 1 м2 поверхности за единицу времени при разности температур поверхности и жидкости 1 К. Физический смысл понятия коэффициент теплообмена можно установить из рассмотрения условий на границе тела, охлаждаемого жидкостью. Температура охлаждающей поверхности жидкости изменяется в основном в тепловом пограничном слое толщиной δ, где процесс переноса тепла в значительной степени определяется теплопроводностью. Поэтому коэффициент теплообмена можно трактовать как средний по поверхности безразмерный градиент температуры на границе тела с потоком жидкости. В общем случае коэффициент теплоотдачи является функцией формы и размеров тела, режима движения, скорости и температуры жидкости физических параметров жидкости и других величин.
Для полного описания процессов конвективного теплообмена необходимо задать систему дифференциальных уравнений, выражающих законы сохранения массы, импульса, энергии, и условия однозначности, включающие в себя начальные (задание температуры в начальный момент времени), граничные (скорости, температуры в начальный момент времени), граничные (скорости, температуры на границах и т.д.), геометрические (форма и размеры тела), физические (свойства среды). Исходные уравнения и их решение можно представить в виде зависимостей между безразмерными комплексами – критериями. В условиях свободной конвекции достаточно рассмотреть следующие три безразмерных критерия:
– число Нуссельта;
– число Прандтля;
– число Грасгофа,
где – коэффициент теплоотдачи, - определяющий размер, λ - коэффициент теплопроводности жидкости, υ – коэффициент кинематической вязкости, а – коэффициент температурапроводности, g - ускорение свободного падения, β коэффициент термического расширения.
Число Нуссельта характеризует теплообмен на границе стенка-жидкость и показывает меру отношения, определяющего (характерного) размера к толщине пограничного слоя.
Число Прандтля является физическим параметром среды и характеризует отношение между полями скоростей и температур.
Число Грасгофа характеризует подъёмную силу, возникшую в жидкости вследствие разности плотностей.
На основе многочисленных экспериментальных данных было установлено, что число Нуссельта можно связать с числами Грасгофа и Прандтля соотношением:
Nu = c∙(Gr∙Pr)n ,
где c и n определяются экспериментально.
Описание экспериментальной установки
Схема установки представлена на рис.1
Объектом исследования является горизонтально расположенная труба 1 из нержавеющей стали наружным диаметром 20 мм и длиной 854 мм.
На поверхности трубы заделаны горячие спаи термопар 2.
Труба нагревается электрическим током. Торцы труб теплоизолированы 3.
Падение напряжения на рабочем участке регулируется автотрансформатором 4. Ток и напряжение измеряются комбинированным прибором Щ-4313 5. Термопары через переключатель 6 соединены с милливольтметром 7, который показывает температуру в ºС.
Рисунок 1 Схема установки
Таблица результатов
U, B |
I, A |
Температура, ºС |
||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
tж |
||
0.75 |
2.81 |
42 |
35 |
31 |
28 |
28 |
28 |
28 |
28 |
28 |
29 |
32 |
38 |
23 |
43 |
35 |
31 |
28 |
28 |
28 |
28 |
28 |
28 |
29 |
32 |
38 |
23 |
||
45 |
36 |
32 |
29 |
28 |
28 |
29 |
29 |
29 |
30 |
33 |
39 |
23 |
||
1 |
11.82 |
70 |
56 |
52 |
50 |
49 |
49 |
49 |
49 |
49 |
49 |
55 |
63 |
23.5 |
72 |
57 |
52 |
50 |
49 |
49 |
49 |
49 |
49 |
50 |
55 |
64 |
23.5 |
||
73 |
58 |
53 |
51 |
50 |
50 |
50 |
50 |
50 |
51 |
56 |
65 |
23.5 |
Найдем погрешности прямо измеренных величин:
Погрешности приборов:
Термопары: Δtсист = 60 ∙ 0.5% = 0.3 ºС
Вольтметр: ΔUсист = 10 ∙ 0.1% = 0.01 В
Термометр: Δtсист = 0.25 ºС (половина цены деления)
Средняя температура второй термопары в первом режиме:
Опередим среднеквадратичную погрешность среднего арифметического:
Зададим доверительную вероятность α = 0.95 и определим коэффициент Стьюдента для заданного числа α и числа произведённых измерений n = 3:
tα,n = 4.3
Найдем полуширину доверительного интервала:
,
где ΔTсл = tα,n S =
Тогда:
Аналогично найдем погрешности остальных измеренных величин.
Найдем погрешность косвенно измеренного тока.
I = 45.6 ∙ U
Запишем измеренные величины с погрешностями в таблицу
U, B |
I, A |
Температура, ºС |
||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
tвозд |
||
0.75± 0.01 |
2.81±0.01 |
43±3 |
35.3±1.4 |
31.3±1.4 |
28.3±1.4 |
28.3±1.4 |
28.3±1.4 |
28.3±1.4 |
28.3±1.4 |
28.3±1.4 |
29.3±1.4 |
32.3±1.4 |
38.3±1.4 |
23.00 ±0.25 |
1.00± 0.01 |
11.82±0.01 |
72±3 |
57.0±2.5 |
52.3±1.4 |
50.3±1.4 |
49.3±1.4 |
49.3±1.4 |
49.3±1.4 |
49.3±1.4 |
49.3±1.4 |
50.0±2.5 |
55.3±1.4 |
64.0±2.5 |
23.50 ±0.25 |
Из-за дополнительных токов на торцах, не будем учитывать крайние термопары, тогда средняя температура поверхности:
при U = 0.75 В:
при U = 1 В:
– электрическая мощность нагревателя
при U = 0.75 В
при U = 1 В
Q = Qк + Q3,
где Qк – тепло, переданное воздуху конвекцией
Qз – тепло, переданное окружающей среде излучением
Лучистая составляющая определяется:
где ε = 0.15 – степень черноты поверхности;
Тср – средняя температура поверхности, К;
Твозд – температура окружающего воздуха вдали от поверхности, К.
- площадь поверхности трубы
при U = 0.75 В:
при U = 1 В:
Определим средний коэффициент теплоотдачи:
при U = 0.75 Вт:
при U = 1 Вт:
По полученным значениям найдем критерии Nu, Pr, Gr.
Запишем необходимые физические свойства воздуха:
tm = 26.4 ºС tm = 37.3 ºС
при U = 0.75 В:
при U = 1 В:
при U = 0.75 В
при U = 1 В
Tm = 299.4 при U = 0.75 В
β = 3.34∙10-3 Δ β =
Tm = 310.3 при U = 1 В
β = 3.22∙10-3 Δ β =
при U = 0.75 В:
при U = 1 В:
№ |
lg(Nu) |
Δlg(Nu) |
lg(Gr∙Pr) |
Δlg(Gr∙Pr) |
1 |
0.63 |
0.13 |
3.7 |
0.7 |
2 |
0.76 |
0.09 |
4.2 |
0.8 |

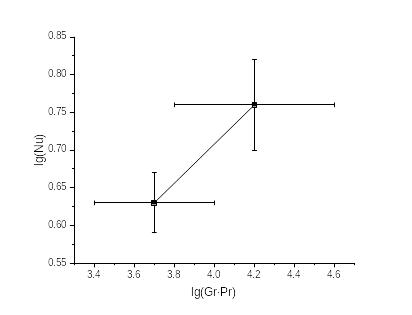

Построим график зависимости lg(Nu) от lg(Gr∙Pr):
Из графика находим: n = 0.26 c = 0.35
Вывод
В данной лабораторной работе мы изучили явление теплоотдачи горизонтального цилиндра при естественной конвекции. Определили значения: числа Нуссельта, числа Прандтля и числа Грасгофа. Построили график зависимости . Нашли зависимость
Nu = 0.35(Gr Pr)0.26
И сравнили с теоретической формулой:
Nu = 0.50 (Gr Pr)0.25
