Отчёт по лабораторной работе №2
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра математического обеспечения и применения ЭВМ
отчет
по лабораторной работе №2
по дисциплине «Сети телекоммуникации»
Тема: Настройка таблиц маршрутизации
Студент гр. |
|
|
Преподаватель |
|
Борисенко К.А. |
Санкт-Петербург
2019
Цель работы.
Изучение методов статической маршрутизации в IP-сетях; овладение управлением таблицами маршрутизации на узлах сетевого уровня.
Постановка задачи.
1. Для всех узлов сети установить IP-адреса, маски подсетей и шлюзы по умолчанию, чтобы добиться успешного выполнения Echo-запроса ближайших соседей (находящихся в одной подсети).
2. Настроить таблицы маршрутизации на маршрутизаторах, чтобы добиться доставки пакетов от узла K1 к узлу K2 и обратно, от узла K2 к K3 и обратно, от узла K3 к K1 и обратно. Пакеты должны доходить до узлов кратчайшим путем.
3. Настроить таблицы маршрутизации на узлах K1, K2 и K3, чтобы обеспечить кратчайшую доставку пакетов между этими узлами, если это невозможно было обеспечить в п. 2.
В отчете привести конфигурацию TCP/IP для каждого из узлов, таблицы маршрутизации, результаты Echo-запросов между узлами K1, K2 и K3, а также обоснование правильности и оптимальности выбранных маршрутов.
Вариант 6. Файл со схемой сети: lab2_var6.jfst. Сеть между узлами R1, R2, R3: 192.115.120.0. Сеть между узлами R2, R3, R4: 192.115.112.0. Сеть между узлами R4, R5, R7: 192.115.108.0. Сеть между узлами R6 и R7: 192.115.96.0. Компьютер PC1 имеет IP-адрес 192.115.128.1. Компьютер PC2 имеет IP-адрес 192.115.100.1. Компьютер PC3 имеет IP-адрес 192.115.88.2. Длина маски подсети должна быть минимально возможной. Обозначения в задании: K1 – PC1, K2 – PC2, K3 – PC3.
Выполнение работы.

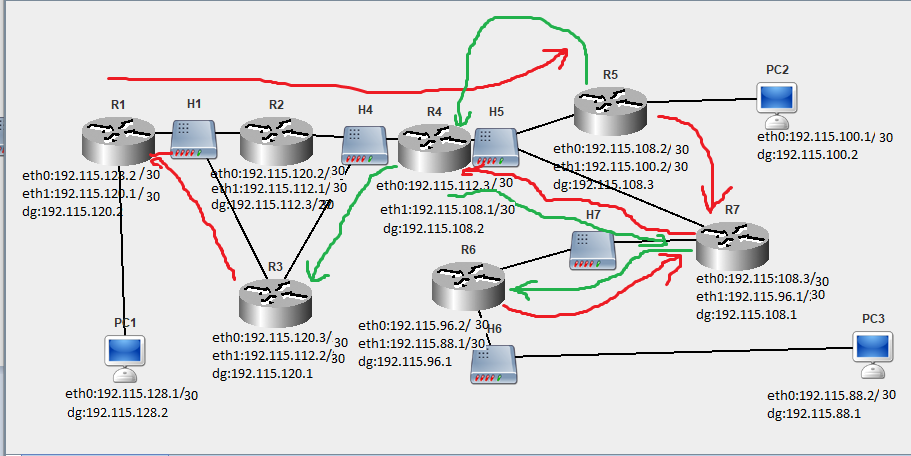

На рис. 1 приведены ip-адреса и маршруты по умолчанию узлов сети. Также красными стрелками обозначена передача пакета согласно маршруту по умолчанию, а зелёными – согласно статическому маршруту.
Рисунок 1 – Ip-адреса и маршруты по умолчанию узлов сети
На рис. 2 приведена таблица маршрутизации для узла R1.
Рисунок 2 – таблица маршрутизации для узла R1
На рис. 3 приведена таблица маршрутизации для узла R2.
Рисунок 3 – таблица маршрутизации для узла R1
На рис. 4 приведена таблица маршрутизации для узла R3.
Рисунок 4 – таблица маршрутизации для узла R1
На рис. 5 приведена таблица маршрутизации для узла R4.
Рисунок 5 – таблица маршрутизации для узла R1
На рис. 6 приведена таблица маршрутизации для узла R5.
Рисунок 6– таблица маршрутизации для узла R1
На рис. 7 приведена таблица маршрутизации для узла R6.
Рисунок 7 – таблица маршрутизации для узла R1
На рис. 8 приведена таблица маршрутизации для узла R7.
Рисунок 8 – таблица маршрутизации для узла R1
На рис. 9 приведены успешные эхо-запросы PC1 к PC2 и PC3.
Рисунок 9 – Успешные эхо-запросы PC1 к PC2 и PC3

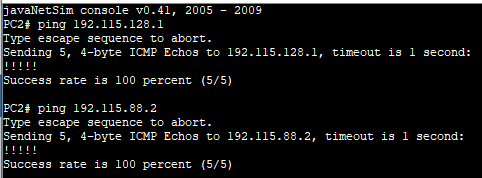

На рис. 10 приведены успешные эхо-запросы PC2 к PC1 и PC3.
Рисунок 10 – Успешные эхо-запросы PC2 к PC1 и PC3

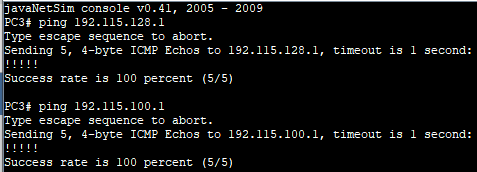

На рис. 11 приведены успешные эхо-запросы PC3 к PC1 и PC2.
Рисунок 11 – Успешные эхо-запросы PC3 к PC1 и PC2
Выводы.
В ходе лабораторной работы были изучены методы статической маршрутизации в IP-сетях и управление таблицами маршрутизации на узлах сетевого уровня, были настроены таблицы маршрутизации таким образом, чтобы было возможно посылать эхо-запросы согласно заданию, была подобрана минимальная маска подсети для узлов сети.
