Лаб6

Міністерство освіти і науки України

Вінницький національний технічний університет

Факультет комп’ютерних систем і автоматики

Кафедра АІВТ

Лабораторна робота №6

Тема: Система DNS

Розробили:

ст. групи 1ІСТ-18б

Самудінова І.Є.

Юрчук М.С.

Перевірила:

ст.викл. Барабан М.В.

Вінниця 2018

Тема:	cистема DNS
Мета:	навчитися налаштовувати DNS-сервер

Хід роботи

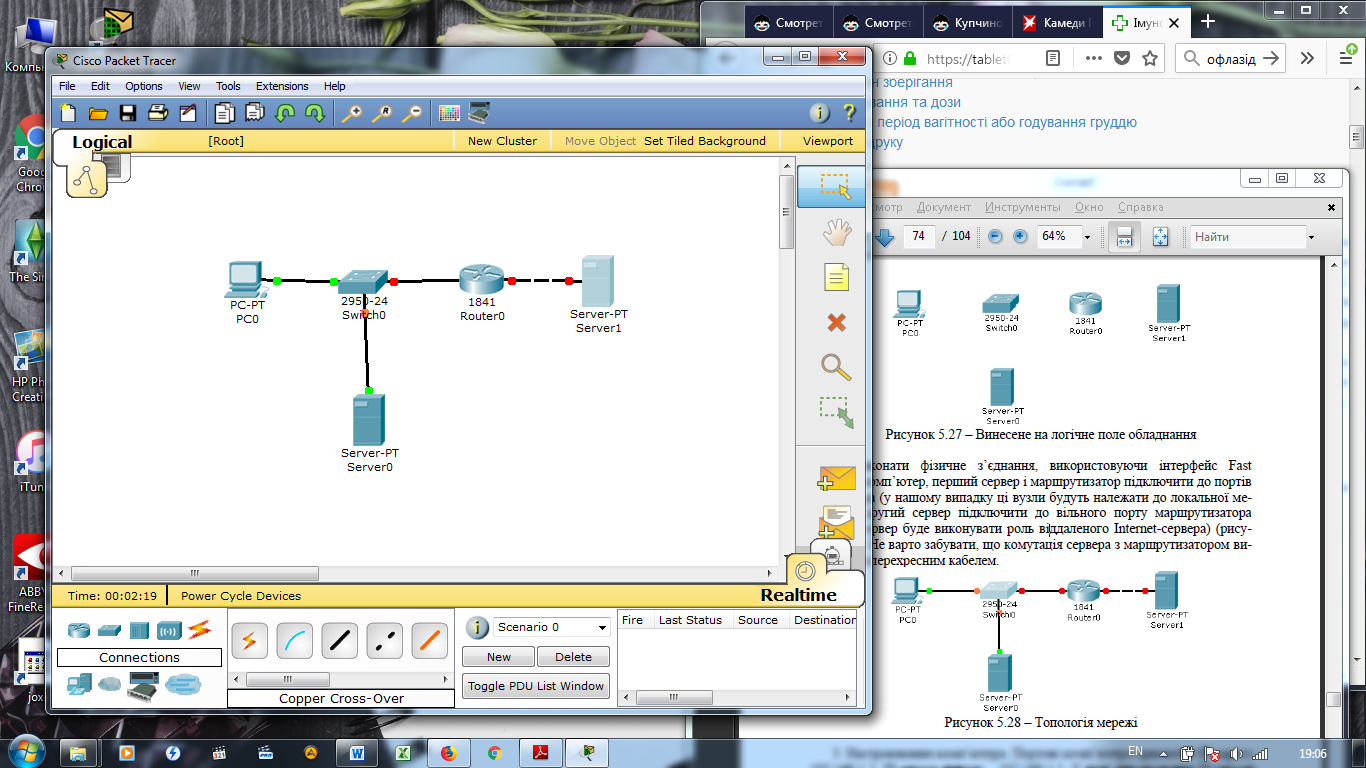

1. Винесли на логічне поле комп’ютер, два сервери, комутатор 2950-24 та маршрутизатор 1841.

2. Виконали фізичне з’єднання, використовуючи інтерфейс Fast Ethernet: комп’ютер, перший сервер і маршрутизатор підключили до портів комутатора, а другий сервер підключили до вільного порту маршрутизатора (рисунок 1).

Рисунок 1

3. Налаштовуємо комп’ютер. Портові комп’ютера присвоїли IP-адресу 192.168.1.2. IP-адреса шлюзу – 192.168.1.1. У полі для введення IP-адреси DNS-сервера ввели адресу 192.168.1.3.

4. Налаштовуємо локальний сервер. IP-адреса порту – 192.168.1.3, IP-адреса шлюзу – 192.168.1.1.

5. Налаштовуємо віддалений сервер. IP-адреса порту – 198.168.1.2, IP-адреса шлюзу – 198.168.1.1.

6. Налаштовуємо маршрутизатор. Порту, який має вихід у локальну мережу, присвоїли IP-адресу 192.168.1.1, а порту, який має вихід до віддаленого сервера, присвоїти IP-адресу 198.168.1.1.

7. Увімкнули Fast Ethernet.

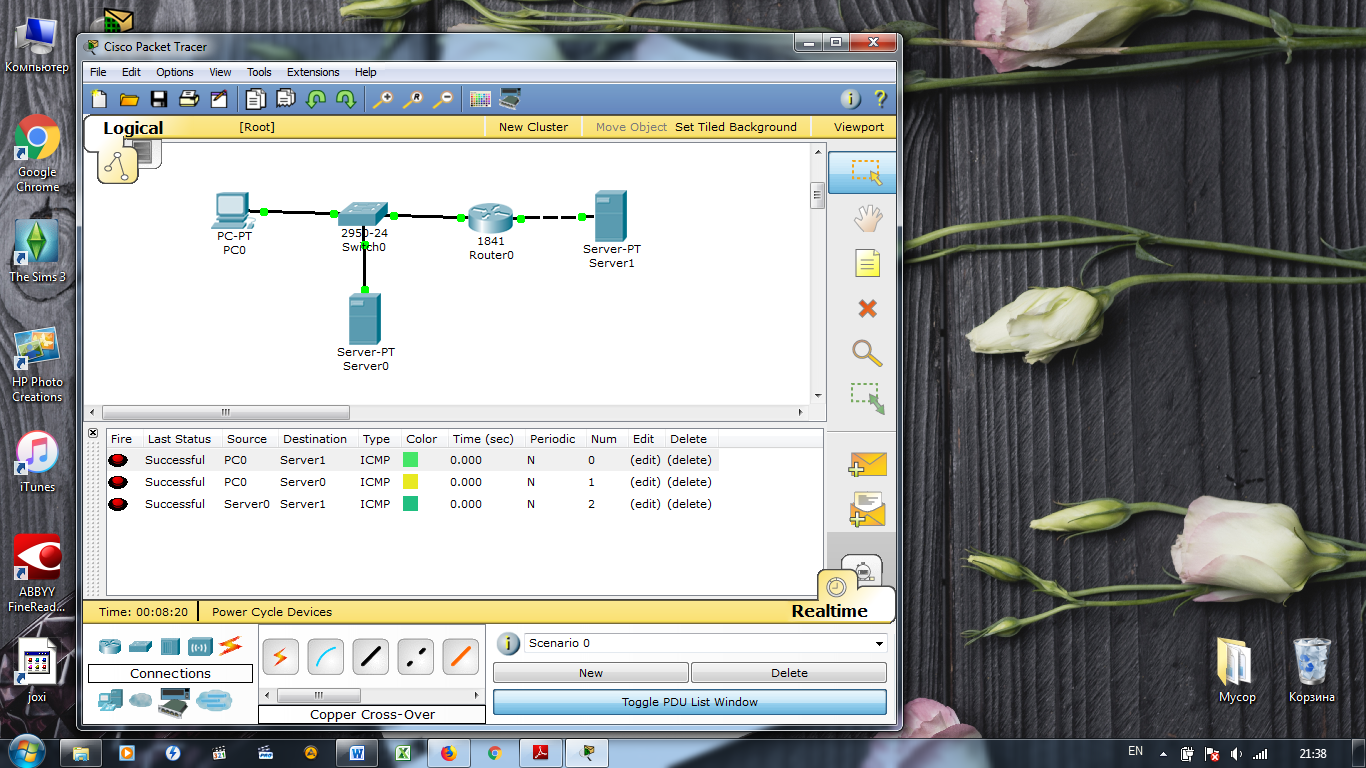

8. Успішно виконали пінгування усіх вузлів мережі (рисунок 2).

Рисунок 2

9. Побудували DNS-сервер на основі локального сервера. Викликали вікно властивостей сервера. Перейшли на вкладку Config. У групі SERVICES натиснули кнопку DNS. У правій частині вікна у полі для введення Name ввели наступну HTTP-адресу: vstu.vinnica.ua. У полі для введення Address ввели IP-адресу сервера, який має прив’язку до вищевказаної HTTP-адреси. У нашому випадку це другий віддалений сервер. Відповідно IP-адреса, яку необхідно ввести, буде 198.168.1.2.

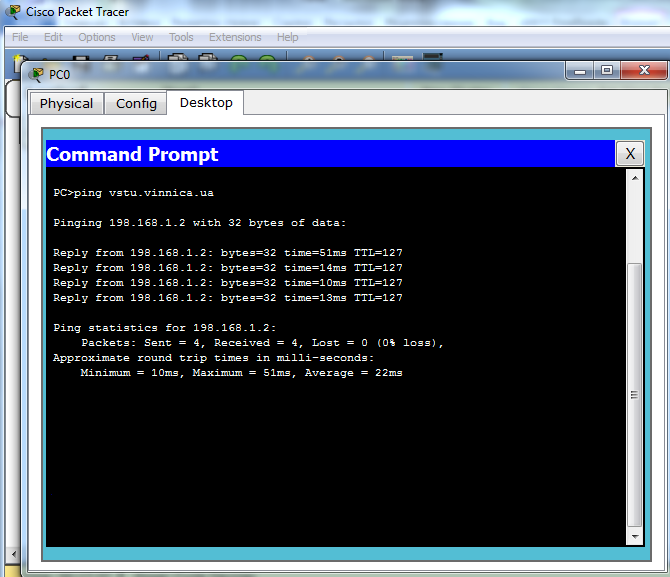

10. Для перевірки роботи DNS-сервера необхідно відкрити вікно властивостей комп’ютера, перейти на вкладку Desktop та запустити термінал командного рядка Command Prompt. Там прописали таке:

ping vstu.vinnica.ua, після чого відбулось пінгування:

Кількість отриманих (Recieved) пакетів дорівнює кількості відісланих (Sent) (рисунок 3). Отже, пінгування виконано успішно, і DNS-сервер, який перенаправляє запити на віддалений сервер, працює нормально.

Рисунок 3

Висновок:

під час даної лабораторної роботи ми успішно закріпили набуті знання про DNS-сервер і схему роботи в середовищі Packet Tracer 5.2. Також, навчилися налаштовувати його. DNS надає протокол, який дозволяє клієнтам і серверам спілкуватися один з одним.
