Тема: Протокол ARP
Розробили:
ст. групи 1ІСТ-18б
Самудінова І.Є.
Юрчук М.С.
Перевірила:
ст.викл. Барабан М.В.
Вінниця 2018
Тема: |
протокол ARP |
Мета: |
ознайомитися з принципом роботи протоколу ARP, промоделювати роботу протоколу ARP в середовищі Packet Tracer 5.2 |
Хід роботи
1. Винесли на логічне поле два комп’ютери, два комутатори та маршрутизатор.
2. Використовуючи порти Fast Ethernet, під’єднали перший комп’ютер до першого комутатора, а комутатор до одного з портів маршрутизатора. Аналогічним чином під’єднали другий комп’ютер до другого комутатора, а комутатор до вільного порту маршрутизатора
3. Переходимо до налаштування комп’ютерів. Портові першого комп’ютера присвоїли IP-адресу 192.168.1.11. IP-адреса шлюзу – 192.168.1.1. Маска підмережі – 255.255.255.0. Іншому комп’ютеру присвоїли IP-адресу 192.168.2.11, IP-адреса шлюзу – 192.168.2.1, маска підмережі – 255.255.255.0.
4. Налаштовуємо маршрутизатор. Порту, до якого підключено перший комутатор, присвоїли IP-адресу 192.168.1.1, а порту, до якого підключено другий комутатор, присвоїли IP-адресу 192.168.2.1.
5. Перейшли у режим моделювання. Відправили простий ping-запит від одного комп’ютера до другого. При кожному кроці відкривали вікно інформації про пакет та досліджували вміст кадру (MAC-адреси) другого рівня (Layer 2) багаторівневої моделі OSI. Звели у таблицю МАС-адресу при передачі пакета на кожному вузлі мережі, порівнюючи при цьому із MAC-адресами портів Fast Ethernet.

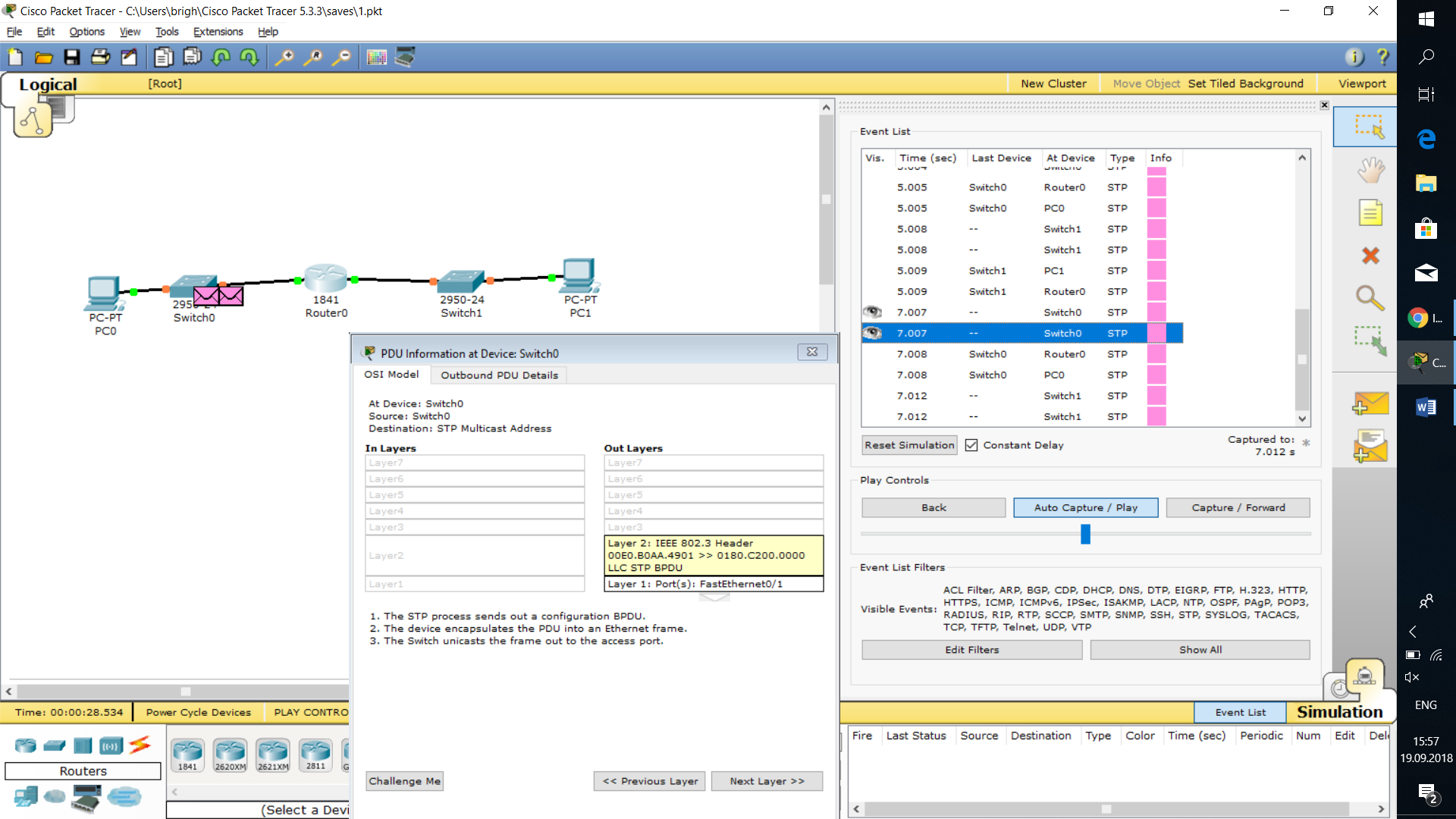

Рисунок 1
Рисунок 2
Рисунок 3
Висновок: |
під час даної лабораторної роботи ми успішно закріпили набуті знання про протокол визначення адрес ARP. Ознайомилися з принципом роботи протоколу ARP та промоделювали роботу протоколу ARP в середовищі Packet Tracer 5.2 |
