Введение
В теории механизмов изучаются общие методы исследования свойств механизмов и проектирования их схем независимо от конкретного назначения машин и приборов.
При изучении общих свойств механизмов необходимо выделять наиболее существенные общие признаки механизмов, отвлекаясь от частных признаков.
При решении задач проектирования кинематических схем механизмов должны быть учтены структурные, метрические, кинематические и динамические условия, обеспечивающие воспроизведение проектируемым механизмам заданного закона движения.
При проектировании необходимо учитывать, что механизмы в машинах надо рассматривать как согласованную систему.
Задачи теории механизмов и машин очень разнообразны, но важнейшие из них можно сгруппировать по трем разделам: анализ механизмов, синтез и теория машин-аппаратов.
Анализ механизмов заключается в том, чтобы изучить методы исследования существующих механизмов. При решении такой задачи нас будут интересовать главным образом методы исследования, а не их результаты.
При синтезе механизмов требуется спроектировать механизм по заданным структурным, кинематическим или динамическим условиям. Причем и в этом случае главное внимание уделяют методам синтеза, а не конкретным механизмам, получаемым в результате синтеза.
1. Синтез и анализ рычажного механизма
Схема механизма

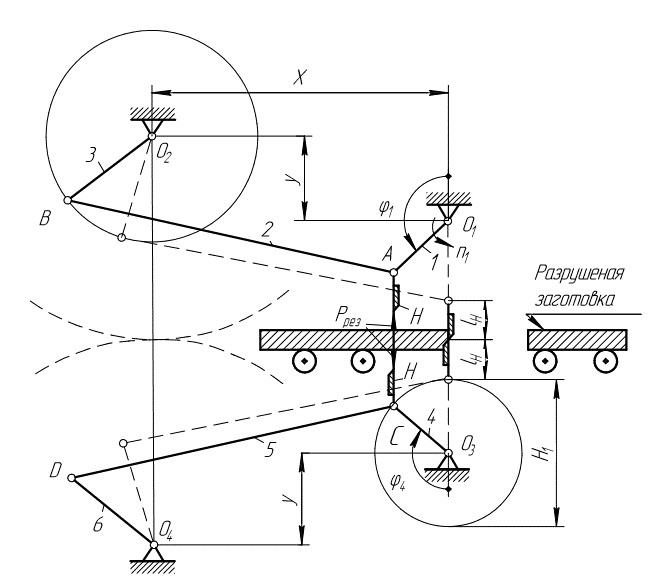

Рис. 1.1 – Кинематическая схема механизма
Исходные данные:
Межосевое расстояние - О1О3 = 1680 мм;
Длины звеньев – lO1A = l O3С =440 мм; lАВ = lСD =1960 мм; lO2В = lO4D =660 мм;
Частота вращения кривошипа - nкр= 75 мин —1.
1.1. Структурный анализ механизма
Механизм состоит из шести подвижных звеньев: кривошипа 1, шатуна 2, коромысла3, кривошипа 4, шатуна 5, коромысла 6.
По формуле Чебышева определяем степень подвижности механизма:
где − число подвижных звеньев в механизма;
− число одноподвижных кинематических пар;
− число двухподвижных кинематических пар.
Раскладываем механизм на структурные группы и определяем их класс и порядок.
Рис. 1.2 – Разложение механизма на структурные группы
Записываем формулу строения механизма и определяем его класс и порядок:
(0,1) I → (2,3) II,2 → (4,0) I,1→ (5,6) II,2.
По классификации И.И. Артоболевского механизм является механизмом второго класса, второго порядка.
1.2 Определение недостающих размеров и построение планов механизма
Выбираем масштабный коэффициент построений КL=0,001 м/мм.
Из условия φр ≥ 1800 и сообразуясь с заданным направлением вращения кривошипа определяем начальное крайнее положение механизма и методом засечек строим 12 планов положений всех звеньев.
При построении определяем недостающие размеры звеньев.
1.3. Построение планов скоростей
Определяем угловую скорость кривошипа по формуле:
где − частота вращения кривошипа, мин-1.
Определяем линейную скорость точки А − конца кривошипа по формуле:
где − длина кривошипа, м.
Выбираем масштабный коэффициент плана скоростей:
где − линейная скорость точки А, м/с;
– отрезок, изображающий скорость точки А на плане скоростей, мм.
Из полюса плана скоростей (см. граф. часть) перпендикулярно кривошипу в направлении его вращения, отрезком изображаем скорость точки А.
Для определения скорости точки В диады II (2-3) составляем систему двух векторных уравнений, выражая скорость точки В через известные скорости точек А и О3 ( ):
где - относительная скорость точки B коромысла 3 в поступательном движении относительно точки А;
- скорость точки B во вращательном движении относительно центра вращения О2.
Решаем систему уравнений графически и определяем скорость точки B по величине:
Для первого положения механизма имеем:
Скорость точки С определяем по свойству подобия:
Для определения скорости точки D диады II (4-5) составляем систему двух векторных уравнений, выражая скорость точки D через известные скорости точек C и D0:
где - относительная скорость точки D ползуна в поступательном движении относительно точки C;
- скорость точки D в поступательном движении ползуна относительно D0.
Решаем систему уравнений графически и определяем скорость точки D по величине:
Значения скоростей точек в остальных положениях запишем в табл. 1.1.
Таблица 1.1 − Значения скоростей точек механизма.
Точки |
Положения механизма |
|||||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
VA |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
VB |
0 |
|
3,65 |
3,54 |
3,01 |
2,01 |
0,61 |
0,82 |
2,1 |
3,4 |
4,79 |
3,84 |
VC |
0 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
3,45 |
VD |
0 |
|
3,65 |
3,54 |
3,01 |
2,01 |
0,61 |
0,82 |
4 |
3,4 |
4,79 |
3,84 |
