14. Проверочный расчет тихоходного вала (наиболее нагруженного) на усталостную прочность и выносливость
Действующие силы:
Размеры вала:
l1= 31,5 мм = 0,0315 м, l2 = 58,5 мм = 0,0585 м,
l= 90мм = 0,09 м, h =139 мм = 0,139 м, c=108,5мм.
Определим
реакции опор в вертикальной плоскости.
Отсюда находим, что уВ = 129.26 Н.
Отсюда находим, что уА = 240.06 Н.
Выполним проверку:
Σyk =0,
yA+yB-FR=0,
240 +129 - 369 = 0,
следовательно вертикальные реакции найдены верно.
Определим
реакции опор в горизонтальной плоскости.
Отсюда находим, что xB = 355.152 Н.
Отсюда находим, что xА = 659.568 Н.
Проверим правильность нахождения горизонтальных реакций: Σxk = 0,
хА + хB -Ft + FM =0, 660 + 355 –1015+0 = 0 - верно.

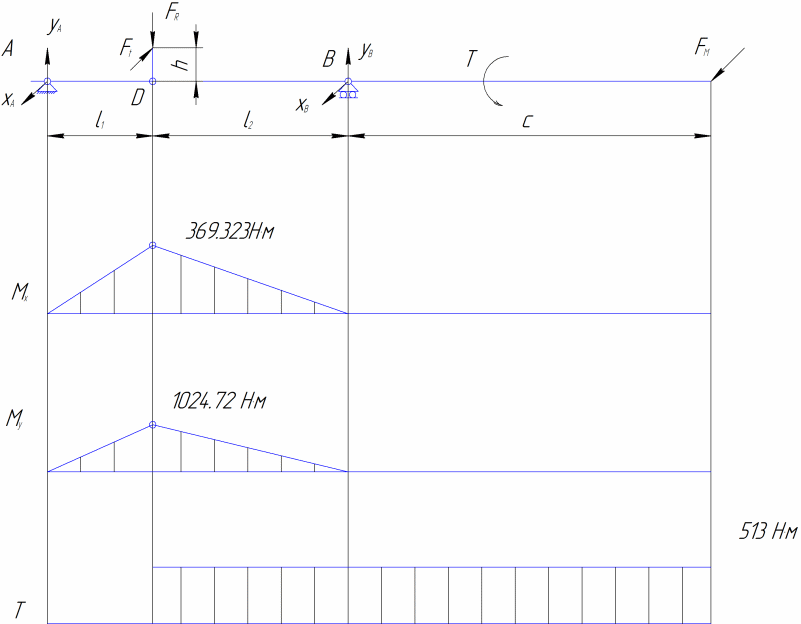

По эпюре видно, что самое опасное сечение вала находится в точке D, причём моменты здесь будут иметь значения:
Расчёт производим в форме проверки коэффициента запаса прочности [s], значение которого можно принять [s] = 1,5. При этом должно выполняться условие, что
где S - расчетный коэффициент запаса прочности,
Sσ и Sτ -коэффициенты запаса по нормальным и касательным
напряжениям, которые определим ниже.
Найдём результирующий изгибающий момент, как
Определим механические характеристики материала вала (Сталь 40ХH):
σB= 1000 МПа - временное сопротивление (предел прочности при растяжении);
σ-1= 480 МПа и τ-1= 260 МПа - пределы выносливости гладких образцов при симметричном цикле изгиба и кручении;
ψτ =0.1, ψσ =0.15- коэффициенты чувствительности материала к асимметрии цикла напряжений.
Определим отношение следующих величин:
где
Kσ
и
Kτ
- эффективные
коэффициенты концентрации
напряжений,
Kd - коэффициент влияния абсолютных размеров поперечного сечения.
Найдём значение коэффициента влияния шероховатости KF =1.2.
,
где
и
- амплитуды переменных составляющих
циклов напряжений, а
и
- постоянные составляющие.
Найдём расчётное значение коэффициента запаса прочности и сравним
его с допускаемым:
>
[S]
= 1,5 - условие выполняется.
15. Выбор и расчет шпоночных соединений
15.1 Быстроходный вал.
lш= lp+b, где b – ширина шпонки,
,
где
h=10 мм - высота шпонки,
b=12 мм
d=35 мм
T=52,8 Н∙м
Принимаем
lш= 4+12=16 (мм),
Принимаем стандартный размер lш=22мм;
15.2 Тихоходный вал.
lш= lp+b, где b – ширина шпонки,
, где
h=11 мм - высота шпонки,
b=18 мм
d=59 мм
T=255 Н∙м
мм
Принимаем
lш= 6+18=24 (мм),
Принимаем стандартный размер lш=32мм;
16. Выбор посадок зубчатых колес и подшипников
Стандарт СЭВ рекомендует применять преимущественно посадки колес в системе отверстия и шестерни в системе вала. Применение системы отверстий предпочтительнее, поскольку при этом сокращается номенклатура дорогих инструментов. Систему вала применяют при технологической целесообразности использования гладких валов, сопряженных с деталями, имеющими различные предельные отклонения.
Принимаем
рекомендуемые посадки зубчатых колес
на валы:
,
.
По рекомендациям примем следующие посадки подшипников:
- наружные кольца
подшипников качения в корпус:
- внутренние кольца
подшипников качения на валы:
