Echtzeitlaufzeitsystem für Windows NT/2000/XP

2 Die Bedienung über das Service-Icon

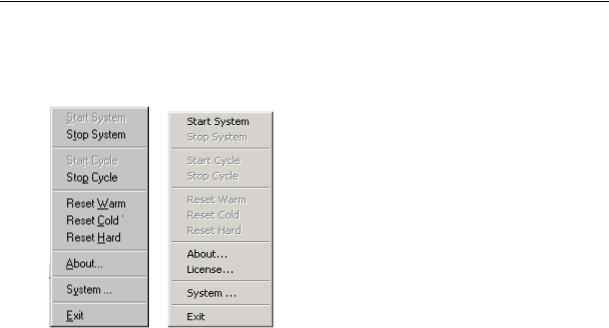

Hier das Kontextmenü (rechte Maustaste, linke Maustaste auf das Icon oder die Tastenkombination Ctrl-Shift-Alt-P) des RTE-Icons in der Taskleiste:

Die jeweils sinnvollen Bedienungsmöglichkeiten sind schwarz (enabled) dargestellt, je nach aktuellem Betriebszustand.

Hier die Bedienungsmöglichkeiten im einzelnen:

Mit Start System wird der Treiber geladen und aktiviert. Erst dann ist eine Bearbeitung von Echtzeittasks und eine Kommunikation mit dem Programmiersystem möglich.

Mit Stop System wird der Treiber gestoppt und aus dem PC-Speicher entfernt.

Mit Start/Stop Cycle wird die zyklische Bearbeitung von IEC-Tasks gestartet / gestoppt. Diese Bedienung entspricht den Menüpunkten Start/Stop im Online-Menü von CoDeSys.

Es folgen die drei Rücksetz-(Reset-)arten, die ebenfalls den entsprechenden Menüeinträgen in CoDeSys entsprechen.

Mit About wird der Splashscreen der RTE angezeigt. Hier sieht man außer dem Icon die Versionsund Copyright-Information.

Mit System wird ein Dialog mit Systemeinstellungen angezeigt. Die Diagnoseund Konfigurationsmöglichkeiten sind unten näher erläutert.

Mit Exit wird nicht nur der Treiber gestoppt, sondern auch der Service beendet sich, nachdem der Treiber entladen wurde. Der Service kann über „Start – Einstellungen – Systemsteuerung – Dienste“ oder über den Eintrag unter CoDeSys in „Start – Programme“ wieder gestartet werden. Den Treiber über „Systemsteuerung – Geräte“ zu starten ist zwar möglich, macht aber keinen Sinn, da der Treiber dann inaktiv ist. Der RTE-Service aktiviert ihn beim Starten.

Mit License kann das System lizenziert werden, dieser Punkt ist nur in neueren Versionen vorhanden, bei denen so der Hardwarekopierschutz (Dongle) ersetzt wurde.
