MODBUS-Funktionen • 149
Allgemeines
6 MODBUS-Funktionen
6.1 Allgemeines
In dem WAGO Feldbus-Controller ETHERNET TCP/IP sind eine Reihe von MODBUS-Funktionen aus der OPEN MODBUS / TCP SPECIFICATION realisiert.
Weitere Informationen
Weiterführende Informationen zu der OPEN MODBUS / TCP SPECIFICATION finden Sie im Internet unter: www.modbus.org.
Mit diesen Funktionen können gewünschte binäre oder analoge Einund Ausgangsdaten und interne Variable aus dem Feldbusknoten gesetzt oder direkt ausgelesen werden.
Funktionscode |
Funktions- |
Zugriffsart und - |
Zugriff auf Resourcen |
|
|
hexadez. |
name |
beschreibung |
|
|
|
|||
FC1: |
0x01 |
Read Coils |
Lesen eines |
R: Prozessabbild, PFC-Variablen |
|
|
|
einzelnen Bit |
|
FC2: |
0x02 |
Read Input |
Lesen mehrerer |
R: Prozessabbild, PFC-Variablen |
|
|
Discretes |
Eingangs-Bits |
|
FC3: |
0x03 |
Read Multiple |
Lesen mehrerer |
R: Prozessabbild, PFC-Variablen , |
|
|
Registers |
Eingangs-Register |
Interne Variable, NOVRAM |
FC4: |
0x04 |
Read Input |
Lesen mehrerer |
R: Prozessabbild, PFC-Variablen , |
|
|
Registers |
Eingangs-Register |
Interne Variable, NOVRAM |
FC5: |
0x05 |
Write Coil |
Schreiben eines |
W: Prozessabbild, PFC-Variablen |
|
|
|
einzelnen |
|
|
|
|
Ausgangs-Bits |
|
FC6: |
0x06 |
Write Single |
Schreiben eines |
W: Prozessabbild, PFC-Variablen , |
|
|
Register |
einzelnen Ausgangs- |
Interne Variable, NOVRAM |
|
|
|
Registers |
|
FC 11: |
0x0B |
Get Comm |
Kommunikations- |
R: Keine |
|
|
Event |
ereigniszähler |
|
|
|
Counters |
|
|
FC 15: |
0x0F |
Force Multiple |
Schreiben mehrerer |
W: Prozessabbild, PFC-Variablen |
|
|
Coils |
Ausgangs-Bits |
|
FC 16: |
0x0010 |
Write Multiple |
Schreiben mehrerer |
W: Prozessabbild, PFC-Variablen , |
|
|
Registers |
Ausgangs-Register |
Interne Variable, NOVRAM |
FC 22: |
0x0016 |
Mask Write |
|
W: Prozessabbild, PFC-Variablen , |
|
|
Register |
|
NOVRAM |
FC 23: |
0x0017 |
Read/Write |
Lesen und |
R/W: Prozessabbild, PFC-Variablen , |
|
|
Registers |
Schreiben mehrerer |
NOVRAM |
|
|
|
Ausgangs-Register |
|
Tab. 6-1: Auflistung der in dem Feldbus-Controller realisierten MODBUS-Funktionen
WAGO-I/O-SYSTEM 750
ETHERNET TCP/IP

150 • MODBUS-Funktionen
Allgemeines
Um eine gewünschte Funktion auszuführen, wird der entsprechende Funktionscode und die Adresse des ausgewählten Einoder Ausgangskanals angegeben.
Beachten
Die aufgeführten Beispiele verwenden als Zahlenformat das Hexadezimalsystem (Bsp.: 0x000). Die Adressierung beginnt mit 0. Je nach Software und Steuerung kann das Format und der Beginn der Adressierung variieren. Alle Adressen sind dann dementsprechend umzurechnen.
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

MODBUS-Funktionen • 151
Anwendung der MODBUS-Funktionen
6.2 Anwendung der MODBUS-Funktionen

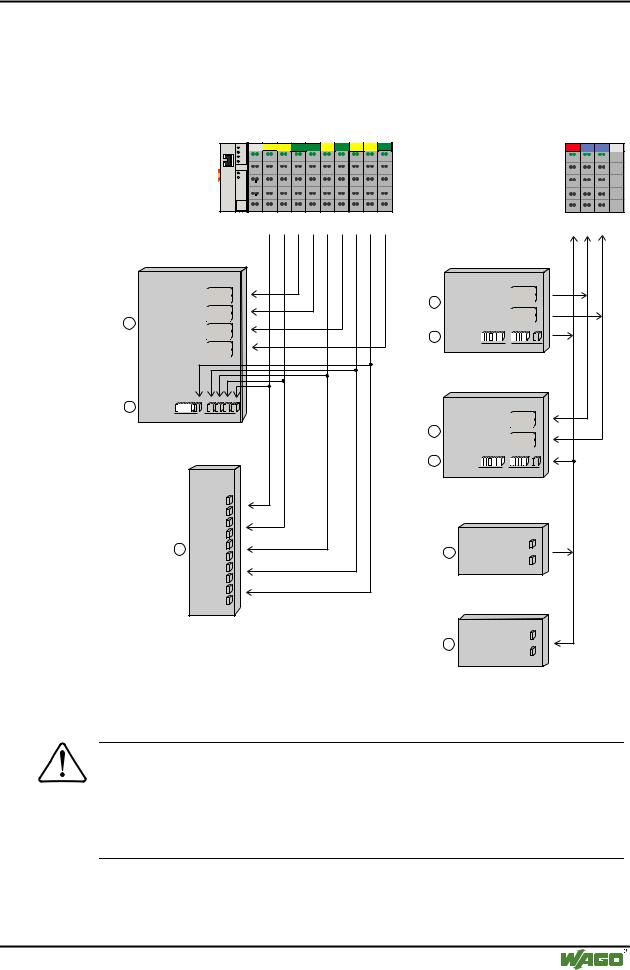

Die grafische Übersicht zeigt anhand eines exemplarischen Feldbusknoten, mit welchen MODBUS-Funktionen auf Daten des Prozessabbildes zugegriffen werden kann.
DI DI AI AI DI AI DI DI AI
Ethernet |
ON |
LINK |
TxD/RxD |
ERROR |
|
|
|
I/O |
|
|
|
|
SY STEM |
|
|
|
|
WAGOI/O 750-342 |
|
|
|
Eingangsklemmen 750400 400 |
467 467 400 467 400 400 467 |
|
|
FC 3 (Read Multiple Registers) |
|
||
|
FC 4 (Read Input Registers) |
|
||
|
MODBUS-Adressen |
|
||
|
0x0000 |
|
Word12 |
|
|
0x0001 |
|
Word2 |
|
|
0x0002 |
|
Word12 |
|
1 |
0x0003 |
|
Word2 |
|
0x0004 |
|
Word12 |
|
|
|
|
|
||
|
0x0005 |
|
Word2 |
|
|
0x0006 |
|
Word12 |
|
|
0x0007 |
|
Word2 |
|
3 |
0x0008 |
|
|
|
|
Highbyte |
Lowbyte |
|
|
|
FC 1 (Read Coils) |
|
||
|
FC 2 (Read Input Discretes) |
|
||
|
|
MODBUS- |
|
|
|
|
Adressen |
|
|
|
|
0x0000 |
|
|
|
|
0x0001 |
|
|
|
|
0x0002 |
|
|
|
|
0x0003 |
|
|
|
2 |
0x0004 |
|
|
|
0x0005 |
|
||
|
|
|
||
|
|
0x0006 |
|
|
|
|
0x0007 |
|
|
|
|
0x0008 |
|
|
|
|
0x0009 |
|
DO AO AO
Ausgangsklemmen 750501 550 550
FC 6 (Write Single Register)
FC 16 (Write Multiple Registers)
|
MODBUS-Adressen |
|
|
0x0000 / 0x0200 |
Word12 |
1 |
0x0001 / 0x0201 |
Word2 |
0x0002 / 0x0202 |
|
|
|
Word12 |
|
|
0x0003 / 0x0203 |
Word2 |
3 |
0x0004 / |
|
0x0204 |
|
|
|
|
|
|
Highbyte |
Lowbyte |
FC 3 (Read Multiple Registers)
FC 4 (Read Input Registers)
|
MODBUS-Adressen |
|
|
|
0x0200 |
Word12 |
|
|
Word2 |
||
1 |
0x0201 |
||
|
|||
0x0202 |
Word12 |
||
|
|||
|
0x0203 |
Word2 |
|
3 |
0x0204 |
|
|
|
Highbyte |
Lowbyte |
FC 5 (Write Coil)
FC 15 (Force Multiple Coils)
MODBUS-Adressen
0x0000 / 0x0200
2
0x0001 / 0x0201
FC 1 (Read Coils)
FC 2 (Read Input Discretes)
MODBUS-Adressen
0x0200
2
0x0201
Abb. 6-1: Anwendung der MODBUS-Funktionen für den Controller |
G012918d |
Beachten
Es ist sinnvoll, auf die analogen Signale mit Register-Funktionen und auf die binären Signale mit Coil-Funktionen zuzugreifen.
Wenn auch auf die binären Signale mit Register-Funktionen lesend bzw. schreibend zugegriffen wird, verschieben sich die Adressen, sobald weitere analoge Klemmen nachgerüstet werden.
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
