40 • Feldbus-Koppler 750-342
Inbetriebnahme eines Feldbusknoten
9.Damit die neue IP-Adresse in den Koppler ü bernommen wird, mü ssen Sie jetzt unbedingt den Koppler durch einen Hardware-Reset neu starten. Dieses erfolgt durch eine Unterbrechung der Spannungsversorgung des Feldbus-Kopplers fü r ca. 2 Sekunden.
Ziehen Sie dazu den Netzstecker ab und schließen dann die Spannungsversorgung wieder an.
Danach ist die IP-Adresse in dem Koppler fest gespeichert und bleibt auch nach dem Ausbau des Kopplers oder nach einem längeren Spannungsausfall erhalten.
10.Klicken Sie anschließend auf den Button "Stop" und dann auf den Button "Exit", um den BootP Server wieder schließen.
3.1.6.5Funktion des Feldbusknoten testen
1.Um die Kommunikation mit dem Koppler und die korrekte Vergabe der IPAdresse zu testen, rufen Sie die DOS-Eingabeaufforderung unter Startmenü
/ Programme / Eingabeaufforderung auf.
2.Geben Sie den Befehl: "ping" mit der von Ihnen vergebenen IP-Adresse in der folgenden Schreibweise ein:
ping [Leerzeichen] XXXX . XXXX . XXXX . XXXX (=IP-Adresse). Beispiel: ping 10.1.254.202

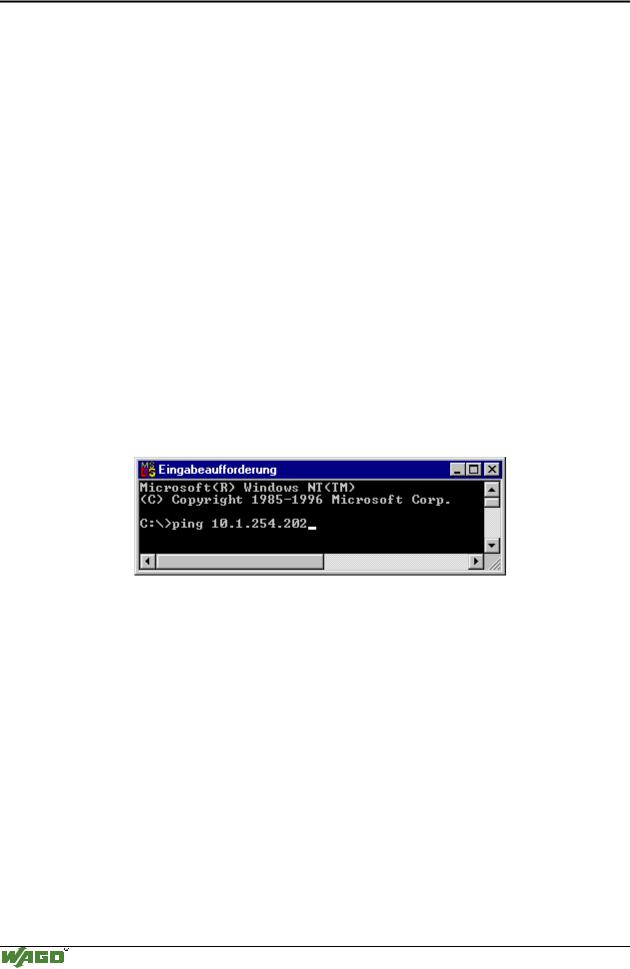

Abb. 3-11: Beispiel fü r den Funktionstest eines Feldbusknoten |
P012910d |
3.Nach Drü cken der Return-Taste empfängt Ihr PC eine Antwort vom Koppler, die dann in der DOS-Eingabeaufforderung dargestellt wird.
Erscheint statt dessen die Fehlermeldung: "Zeitü berschreitung der Anforderung (Timeout)", vergleichen Sie bitte Ihre Eingaben nochmals mit der zugewiesenen IP-Adresse.
4.Bei erfolgreichem Test kö nnen Sie nun die DOS-Eingabeaufforderung schließen.
Der Netzknoten ist jetzt fü r die Kommunikation vorbereitet.
Modulares I/O-System
ETHERNET TCP/IP

Feldbus-Koppler 750-342 • 41
Inbetriebnahme eines Feldbusknoten
3.1.6.6Auslesen der Informationen als HTML-Seiten
Ü ber einen Web-Browser kö nnen die in dem Feldbus-Koppler gespeicherten Informationen als HTML-Seiten ausgelesen werden.
•Informationen zum Feldbusknoten:
- Anzahl der digitalen, analogen oder komplexen Klemmen - Darstellung des Prozessabbildes
•Informationen zum Feldbus-Koppler:
-Bestellnummer
-MAC-ID
-IP-Adresse
-Subnetz-Maske
-Adresse des Gateway (falls vorhanden)
-Anzahl der gesendeten und empfangenen Pakete
•Informationen zur Diagnose des Feldbus-Kopplers
-Koppler-Status
-Fehlercode
-Fehlerargument
-Fehlerbeschreibung
|
|
|
|
|
|
|
|
|
|
|
|

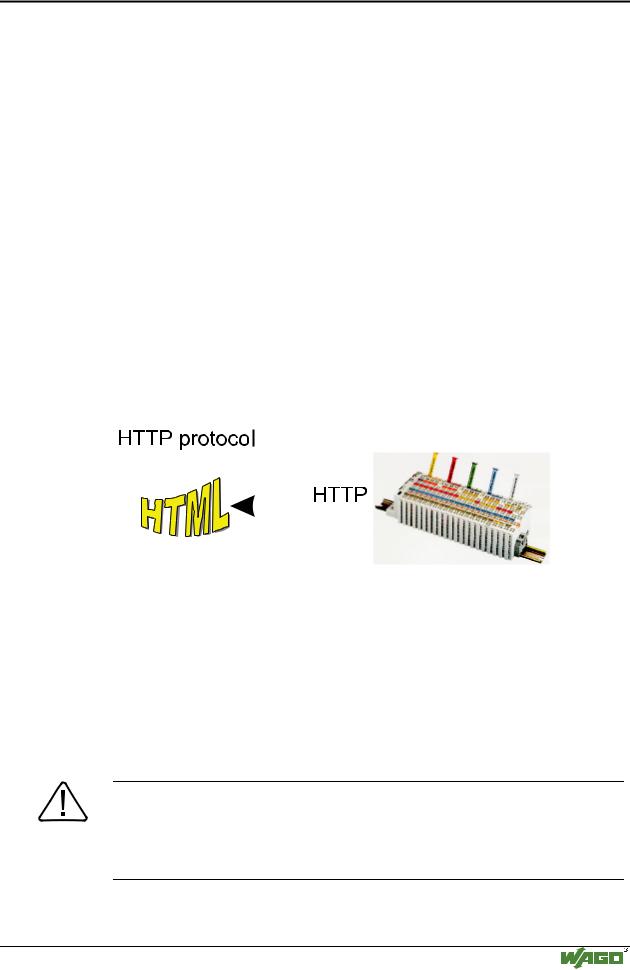

Abb. 3-12: Auslesen der Informationen ü ber das HTTP-Protokoll |
G012916d |
Gehen Sie bitte wie folgt vor:
1.Ö ffnen Sie einen Web-Browser, wie Microsoft Internet-Explorer, Netscape Navigator, ...
2.Geben Sie nun in das Adressfeld des Browsers einfach die IP-Adresse Ihres Feldbusknoten ein und drü cken Sie die Return-Taste.
In dem Browser-Fenster wird die erste HTML-Seite mit den Informationen zu Ihrem Feldbus-Koppler angezeigt. Ü ber Hyperlinks gelangen Sie zu den weiteren Informationen.
Beachten
Sollten bei dem lokalen Zugriff auf den Feldbusknoten die Seiten nicht angezeigt werden, dann definieren Sie bitte in Ihrem Web-Browser, dass fü r die IP-Adresse des Knoten ausnahmsweise kein Proxyserver verwendet werden soll.
Modulares I/O-System
ETHERNET TCP/IP
