где- толщина свариваемых заготовок, мм.

Для сварки заготовок из легких сплавов - сферическую Форму с радиусом R = 50

Время предварительного сжатия должно быть достаточным для того, чтобы до включения тока механизм сжатия успел свести электроды и развить полное сварочное давление.

Время проковки определяется длительностью нахождения уже сваренной точки под сжимающим действием электродов.

Оно должно быть достаточным для полного затвердевания и упрочне­ния ядра, с тем чтобы под действием сил, возникающих при усадке остывающего металла, и сил упругости заготовок, стремящихся вос­становить первоначальную Форму, не произошел разрыв еще не остыв­шего ядра.

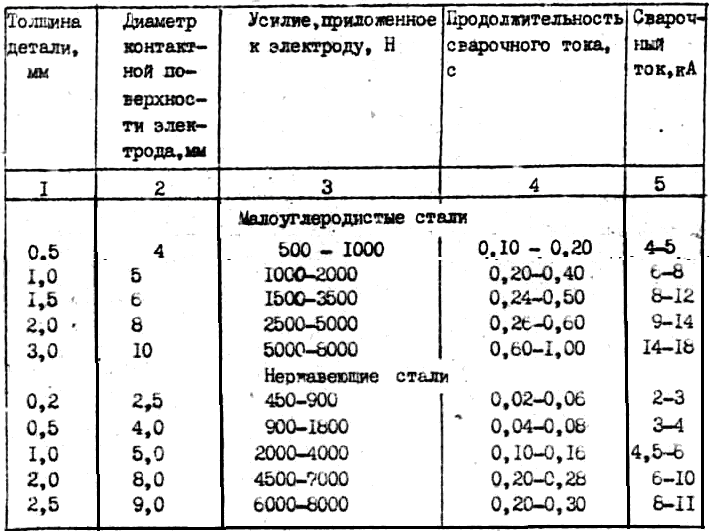

Таблица 12

Ориентировочные режимы контактной точечной сварки металлов

ОБОРУДОВАНИЕ, МАТЕРИАЛЫ, ИНСТРУМЕНТ

1. Точечная сварочная машина МГ-1215.

2. Машина для испытания на разрыв.

3. Штангенциркуль.

4. Заготовки для сварки.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1. Ознакомиться с сущностью способа электрической точечной сварки, его технологическими особенностями и методикой выбора парамет­ров режима сварки.

2. Для заданных образцов с учетом их толщины и марки металла рас­считать технологичёские режимы сварки.

3. Сварить образцы на выбранном режиме.

4. Изменив по указанию преподавателя один из параметров режима сварки, провести сварку следующей пары образцов.

5. Произвести контроль качества полученного сварного соединения на срез сварной точки путем испытания образцов на разрывной машине.

6. Построить график зависимости разрушающего усилия при испытании на срез от изменения параметра технологического режима сварки.

7. Заполнить табл. 13.

8. Оформить отчет о работе по прилагаемой форме.

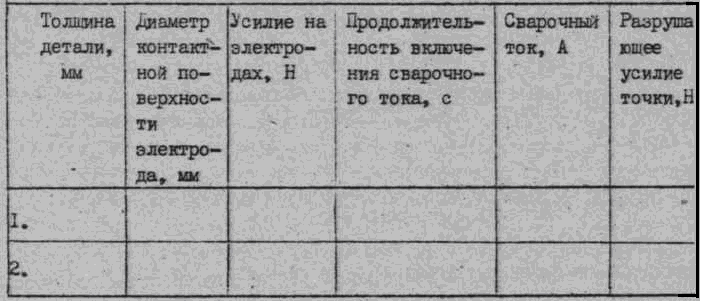

Таблица 13

Выбранные режимы сварки и результаты испытаний

Вывод:
