7.Временные диаграммы чтения и записи во внешнюю память данных (озу) Временные диаграммы озу:
t A(A) -время выборки адреса
t CS- время выбора
t A(CEO)- время выборки сигнала разрешения по выходу
t SU(A-CS),- время установления сигналаCSотносительно адреса
t SU(A-WR),- время установления сигналаWR относительно адреса
t V(WR-DI),- время сохранения входных данных после сигнала записи
t V(CS-DI), - время сохранения входных данных после сигналаCS
t H(D!-WR) - время удержания сигнала записи относительно входных данных
t H(DI-CS)- время удержания сигналаCS относительно входных данных
t W(CS)RD- длительность сигналаCS в режиме считывания
t W(CS)WR,- длительность сигналаCS в режиме записи
t W(WR),- длительность сигнала записи
t V(CS-A),- время сохранения адреса относительно сигналаCS
t V(WR-A), - время сохранения адреса относительно сигналаWR
t CY(RD), - время цикла записи
t CY(RD), - время цикла считывания
Временные диаграммы работы микросхем oзу к537 ру10:
Рисунок 8.1 режим записи с постоянной
выборкой (CS=cost)
Рисунок 8.2 режим записи и импульсной
выборкой (CS-импульс)

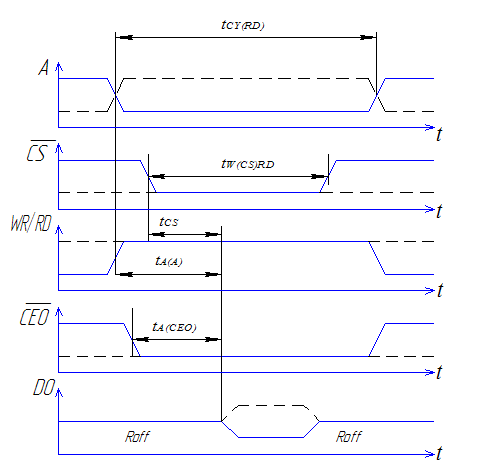

Рисунок 8.3 режим считывания
8. Расчет нагрузочной способности процессора,шинных формирователей и буферного регистра
Статические параметры микросхем используемых в микропроцессорной системе даны в таблице - 9.1.
Таблица - 9.1 Статические параметры микросхем МПС.
|
Микросхема |
I1ВХ,мкА |
I0ВХ,мкА |
I1ВЫХ,мА |
I0ВЫХ,мА |
СН,пФ |
СВХ,пФ |
Свх\ВЫХ,пФ |
IУТ.ВХ, мкА |
IУТ.ВЫХ ,мкА |
|
КР1554АП6 |
0.1 |
0.1 |
24 |
24 |
50 |
4.5 |
|
|
|
|
КР1554ИР22 |
0.1 |
0.1 |
24 |
24 |
50 |
4.5 |
|
|
|
|
КР1554ИД7 |
0.1 |
0.1 |
24 |
24 |
50 |
4.5 |
|
|
|
|
КР1554ЛЕ1 |
0.1 |
0.1 |
24 |
24 |
50 |
4.5 |
|
|
|
|
КР1554ЛЛ1 |
0.1 |
0.1 |
24 |
24 |
50 |
4.5 |
|
|
|
|
КР580ВВ79 |
|
|
0.4 |
2.2 |
100 |
10 |
20 |
10 |
10 |
|
КР537РУ10 |
|
|
2 |
4 |
50 |
7 |
10 |
5 |
5 |
|
КМ1609РР2А |
|
|
0.1 |
1.6 |
100 |
8 |
12 |
5 |
5 |
|
AD7892 |
|
|
10 |
10 |
50 |
10 |
15 |
5 |
5 |
|
К1816ВЕ31 |
|
|
0.1 (0.04 для Р3) |
2(1.6 для Р3) |
100 |
10 |
20 |
|
|
9.1. Расчет нагрузочной способности процессора
Так как допускаемая
нагрузка на любой порт ввода-вывода
равна 100 мА, на любой другой вывод 25 мА,
а
,
то рассчитывать нагрузку по току нет
необходимости. Расчет по емкости дает
следующий результат
Cвых = 2СвхАП6+СвхИР22 = 2·4.5+7 = 16 пФ
Так как емкость по выходу у CPU составляет 100 пФ, то видно, что процессор нагрузку по емкости выдерживает.
9.2. Расчет нагрузочной способности регистров
Так как допускаемая
нагрузка на любой порт ввода-вывода
равна 100 мА, на любой другой вывод 25 мА,
а
,
то рассчитывать нагрузку по току нет
необходимости. Расчет по емкости дает
следующий результат
Cвых = СвхАП6+СвхИР22 = 4.5+7 = 11.7 пФ
Так как емкость по выходу у CPU составляет 100 пФ, то видно, что процессор нагрузку по емкости выдерживает.
Рассчитаем нагрузочную способность шинных формирователей адреса КР1554ИР22, для чего определим токи в шине адреса и подключенную к ним емкостную нагрузку. Приведем вычисления для разряда А0:
к выходу Q0 регистра DD8 подключается 4 выводов БИС ОЗУ КР537РУ10 (I1вх=10 мкА, Свх=14 пФ), 1 вывод ППА КР580ВВ55 (I1вх=12 мкА,
Свх=10 пФ). Таким образом, емкость, подключенная к разряду А0: С=4·14+10=66, пФ. Ток через данный вывод I=4·10+12=52, мкА. Из данного
расчета можно сделать вывод: так как ток через данный вывод намного меньше допустимого тока входа (I1вх=75 мА), расчет по току можно не делать. Для остальных выводов произведем расчет по емкости. Данные по расчету сведем в таблицу.
Таблица 8.1
|
разряд |
А7 |
А6 |
А5 |
А4 |
А3 |
А2 |
А1 |
А0 |
|
С, пФ |
132 |
102 |
102 |
112 |
132 |
132 |
142 |
142 |
Так как КР1533ИР22 имеет Свых не более 200 пФ на один выход, то видно, что регистры нагрузку выдерживают.
