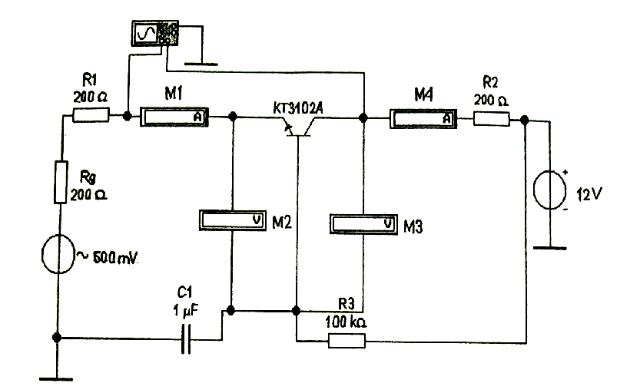

Рисунок 8. Электрическая схема усилителя ОБ.

3.Зарисовать осциллограммы входного и выходного напряжений при 2 =

200 Ом и 2 = 600 Ом.

3.5.Исследование усилителя ОК на лабораторном стенде.

Для исследования усилителя ОК на лабораторном стенде необходимо:

1.Установить э.д.с. генератора НЧ Е, r = 500MВ и частоту синусоидального напряжения 1000 Гц.

2.Собрать схему усилителя ОК (рис.9).

3.После проверки преподавателем или лаборантом собранной схемы, включить питание лабораторного стенда.

4.Снять показания приборов: вольтметра V1 ( вх), вольтметра V3 ( вых), вольтметра V2 ( вх) и вольтметра V4 ( вых). Результаты измерений записать в соответствующие столбцы таблицы 3.

5. Зарисовать осциллограммы входного и выходного напряжения.

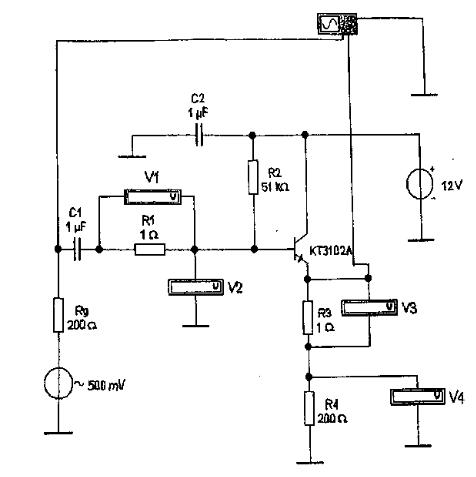

Рисунок 9 Электрическая схема лабораторного макета усилителя ОК.

3.6.Исследование усилителя ОК на ПК.

Исследование усилителя ОК выполняется при помощи пакета программ Workbench EДА 5.0. Для выполнения исследования необходимо:

1. Смоделировать схему усилителя ОК в соответствии с рисунком 10.

2.Снять показания приборов: амперметра МІ ( вх), амперметра М3 ( вых), вольтметра М2 ( вхи вольтметра М4 ( вых). Результаты измерений запиcать в соответствующие столбцы таблицы 3.

3.Зарисовать осциллограммы входного и выходного напряжения.

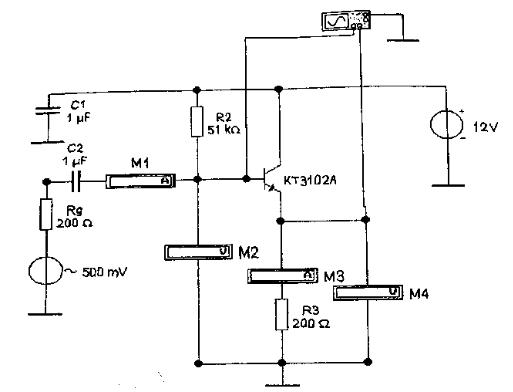

Рисунок 10.

Электрическая схема лабораторного макета усилителя ОК и ПК.

4.Обработка материала

4.1.По опытным данным таблиц 1,2,3 рассчитать параметры усилителей.

4.1.1.Коэффициент усиления по току: Ki = Iвых/Iвх.

4.1.2.Коэффициент усиления по напряжению: Ku = Uвых/Uвх.

4.1.3.Коэффициент усиления по мощности: Kp=Ki∙Ku.

4.1.4.Входное сопротивление усилителя: Rвх= вх./ Iвх.

4.1.5.Выходное сопротивление усилителя: Rвых= вых./ Iвых.

Полученные результаты записать в соответствующие столбцы таблиц 1,2.3.

4.2. По расчетным формулам рассчитать параметры усилителей.

4.2.1. Коэффициент усиления по току для усилителей ОЭ и ОК:

расч= вых R ( r - вх) R2.

Для схемы усилителя ОБ - расч = вых( R + 1)( r + вх) R2;

где r= 50MВ для усилителя ОЭ, r = 500MВ для усилителей ОБ и ОК;

R = 200 Oм.

Для усилителя ОЭ все параметры рассчитываются для:

R2 = 50 Oм, 100 Ом, 200 Ом, 400 Ом, 600 Ом.

4.2.2. Входное сопротивление усилителей ОЭ и ОК:

вх расч = R вх/( r- вх);

для усилителя ОБ - вх расч = ( Rg + 1) вх/( r- вх); 4.2.3. Коэффициент усиления по напряжению :

K расч= Iвых R2/ Iвх вх расч

4.2.4. Коэффициент усиления по мощности:

K расч = расч K расч.

4.2.5. Выходное сопротивление усилителя:

Rвых ≈ R2.

Результаты расчета записать в соответствующие столбцы таблицы 1, 2, 3.

Для усилителя ОЭ по данным таблицы 1 построить графики зависимостей:

1)= f (R2), = расч = f (R2) на одной координатной сетке;

2)Ku = f (R2), K расч = f (R2);

3)K = f (R2), K расч = f (R2);

4)Rвх= f (R2), вх расч =f (R2);

5.Содержание отчета.

Отчет должен содержать:

1.Цель работы.

2.Принципиальные электрические схемы исследуемых усилителей с указанием номиналов элементов.

3.Заполненные таблицы 1-3 с примерами вычислений.

4.Графики зависимостей: Ki= =f (R2), K расч = f (R2); Ku = f (R2), K расч = f (R2);K = f (R2), K расч = f (R2);

Rвх=f(R2), вх расч =f (R2); для схемы усилителя ОЭ.

5.Осциллограммы напряжений, указанных в п. 3.1 +3.6.

6.Подробные выводы по каждому пункту лабораторной работы.

Список рекомендуемой литературы.

1.Либерман Ф.Я. Электроника на железнодорожном транспорте.

-M.: транспорт, 1987.

2.Шилейко А.В. Электронные устройства железнодорожной автоматики, телемеханики и связи. - М: транспорт, 1989.
