2.1.2Определение объема грунта выемки

Объем грунта в выемке определяется по формуле в соответствии с рис. 2.3:

(2.3)

где а – ширина выемки по дну, 12,0 м;

Вв – ширина раскрытия выемки, м;

Нв – глубина выемки, 3,6 м;

– длина выемки,

(2.4)

Рисунок 2.3 – Поперечный разрез выемки

При разработке выемки грунт не срезается до проектной отметки скрепером на 5 см, бульдозером на 10 см.

Объем недобора грунта скрепером и бульдозером определяется по формуле

(2.5)

где а – ширина выемки по дну, а = 12,0 м;

b – толщина слоя недобора грунта, b = 0,05 и 0,10 м;

Объем скреперных и бульдозерных работ можно определить по формулам

(2.6)

(2.7)

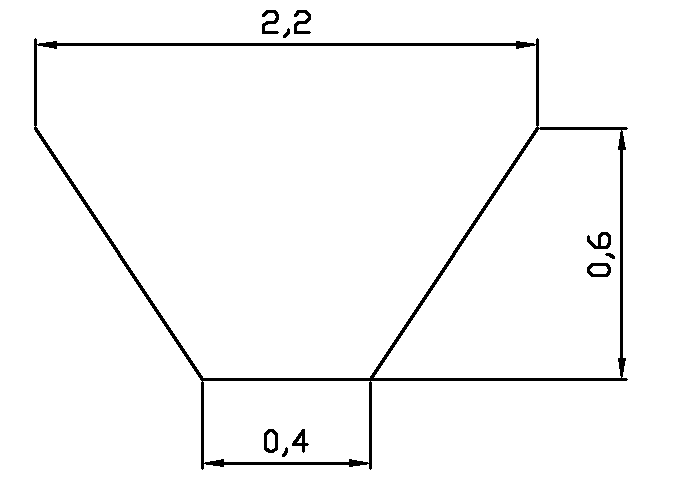

Объем грунта в кюветах определяется следующим образом (рис.2.4):

(2.8)

Объем кюветов 1-й и 2-й группы грунта по 50 % = 8190/2 = 4095

Рисунок 2.4 – Поперечный разрез кювета

Общий объем выемки:

(2.9)

2.1.3 Определение объема грунта в насыпи

Определение объема грунта в насыпи показано на рис. 2.5.

Общий объем грунта в насыпи определяется по формуле

(2.10)

где - объем грунта насыпи на главных путях,

– объем грунта насыпи на станционных путях, .

Рисунок 2.5 – Поперечный разрез насыпи:

а – на главных путях; б – на станционных путях.

Расчет объемов грунта насыпи на главных и станционных путях производится аналогично определению объема выемки:

(2.11)

где а – ширина насыпи поверху, н аглавном пути – 7,6 м, на станционных путя 14,65 м;

Вн – ширина насыпи понизу, м;

Нн – высота насыпи на главном пути –3,2 м, на станционных путях – 1 м;

- длина насыпи, на главном пути –9750 м, на станционных путях – 2100 м;

Объем экскаваторных работ определяется по формуле

(2.12)

где - объем грунта выемки с учетом кюветов, ;

Вес перевозимого грунта определяется по формуле

(2.13)

где – удельный вес грунта, 1-я группа = 1,6 т/м³; 2-я группа = 1,7 т/м³;

Объем водоотводных канав определяется по формуле

(2.14)

где 1400 – объем канав на 1 км трассы;

2.1.4 Определение работ по укреплению откосов

Средняя высота откосов определяется по формуле

, (2.15)

где , - высота насыпи и глубина выемки, м;

Длина откосов определяется по рис. 2.6.

Рисунок 2.6 – Схема к определению длины откосов

Площадь укрепления откосов определяется по формуле:

(2.16)

где - длина откоса, м;

(2.17)

На этой площади производится посев многолетних трав. Из них 20 % (0,2·183900 = 36780 м²) высаживаются вручную, 30 % (0,3·183900 = 55170 м²) механизированным способом,50 % (0,5·183900 = 91950 м²) – гидропосев.

2.1.5 Определение объемов работ по верхнему строению пути

Общий вес рельсошпальной решетки и блока стрелочных переводов определяем по формуле:

(2.18)

где - вес рельсошпальной решетки соответственно на главных и станционных путях:

– вес блоков стрелочных переводов соответственно марки 1/9 и 1/11:

- количество стрелочных переводов;

Расчет объема балластной призмы производится аналогично определению объема насыпи (рис. 2.7):

(2.19)

где а – ширина балластной призмы поверху, на главному пути – 3,65 м, на станционных путях – 11,7 м;

– ширина балластной призмы понизу, м;

– высота балластной призмы, на главном пути – 0,65 м, на станционных путях – 0,65 м;

- длина главного пути – 15000 м, станционных путей – 2100 ;

.

Рисунок 2.7 – Поперечный разрез насыпи
