Таблица П39

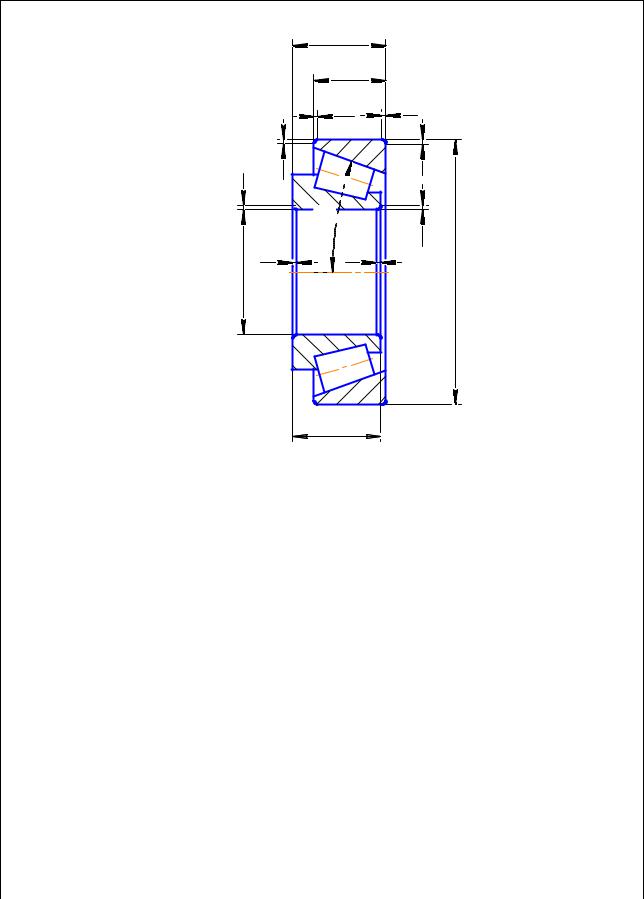

Роликоподшипники конические однорядные (по ГОСТ 333-79)

r 1

r1 r

1 r r,




Условное	d,	D,	T,	B,	c,	r,	r1,	Cr	C0	e	Y	Y0
обозначение	мм	мм	мм	мм	мм	мм	мм	кН

1	2	3	4	5	6	7	8	9	10	11	12	13
			Особо легкая серия, α=11…15о
2007106	30	55	17	16	14	1,5	0,5	27,0	19,9	0,24	2,5	1,38
2007107	35	62	18	17	15	1,5	0,5	32,0	23,0	0,27	2,21	1,22
2007108	40	68	19	18	16	1,5	0,5	40,0	28,4	0,33	1,84	1,01
2007109	45	75	20	19	16	1,5	0,5	44,0	34,9	0,30	1,99	1,10
2007111	55	90	23	22	19	2	0,8	57,0	45,2	0,33	1,8	0,99
2007113	65	100	23	22	19	2	0,8	61,0	64,5	0,38	1,59	0,88
2007114	70	110	25	24	20	2	0,8	77,6	71,0	0,28	2,11	1,16
2007115	75	115	25	24	20	2	0,8	78,3	75,0	0,28	1,99	1,1
2007116	80	125	29	27	23	2	0,8	102,0	93,0	0,34	1,77	0,97
2007118	90	140	32	30	26	2,5	0,8	128,0	111,0	0,34	1,76	0,97
2007119	95	145	32	30	26	2,5	0,8	130,0	115,0	0,36	1,69	0,93
2007120	100	150	32	30	26	2,5	0,8	132,0	120,0	0,37	1,62	0,89

180

Продолжение табл. П39

1	2	3	4	5	6	7	8	9	10	11	12	13
			Легкая серия, α=12…18о
7202	15	35	11,75	11	9	1,0	0,3	10,5	6,1	0,45	1,33	0,73
7203	17	40	13,25	12	11	1,5	0,5	14,0	9,0	0,31	1,97	1,05
7204	20	47	15,25	14	12	1,5	0,5	21,0	13,0	0,36	1,67	0,92
7205	25	52	16,25	15	13	1,5	0,5	24,0	17,5	0,36	1,67	0,92
7206	30	62	17,25	16	14	1,5	0,5	31,5	22,0	0,36	1,64	0,9
7207	35	72	18,25	17	15	2,0	0,8	38,5	26,0	0,37	1,62	0,89

7208	40	80	19,25	19	16	2,0	0,8	46,5	32,5	0,38	1,56	0,86
7209	45	85	20,75	20	16	2,0	0,8	50,0	33,0	0,41	1,45	0,8
7210	50	90	21,75	21	17	2,0	0,8	56,0	40,0	0,37	1,6	0,88
7211	55	100	22,75	21	18	2,5	0,8	65,0	46,0	0,41	1,46	0,8
7212	60	110	23,75	23	19	2,5	0,8	78,0	58,0	0,35	1,71	0,94
7214	70	125	25,25	26	21	2,5	0,8	96,0	82,0	0,37	1,62	0,89
7215	75	130	27,25	26	22	2,5	0,8	107,0	84,0	0,39	1,55	0,85
7216	80	140	28,25	26	22	3,0	0,8	112,0	95,2	0,42	1,43	0,78
7217	85	150	30,50	28	24	3,0	1,0	130,0	109,0	0,43	1,38	0,76
7218	90	160	32,50	31	26	3,0	1,0	158,0	125,0	0,38	1,56	0,86
7219	95	170	34,50	32	27	3,5	1,0	168,0	131,0	0,41	1,48	0,81
7220	100	180	37,00	34	29	3,5	1,2	185,0	146,0	0,41	1,49	0,82

			Средняя серия, α=10…14о
7304	20	52	16,25	16	13	2,0	0,8	26,0	17,0	0,3	2,03	1,11
7305	25	62	18,25	17	15	2,0	0,8	33,0	23,2	0,36	1,67	0,92
7306	30	72	20,75	19	17	2,0	0,8	43,0	29,5	0,34	0,78	0,98
7307	35	80	22,75	21	18	2,5	0,8	54,0	38,0	0,32	1,38	1,03
7308	40	90	25,25	23	20	2,5	0,8	66,0	47,5	0,28	2,16	1,18
7309	45	100	27,25	26	22	2,5	0,8	83,0	60,0	0,28	2,16	1,19
7310	50	110	29,25	29	23	3,0	1,0	100,0	75,0	0,31	1,94	1,06
7311	55	120	31,5	29	25	3,0	1,0	107,0	81,5	0,33	1,8	0,99
7312	60	130	33,5	31	27	3,5	1,2	128,0	96,5	0,3	1,97	1,08
7313	65	140	36,0	33	28	3,5	1,2	146,0	112,0	0,3	1,97	1,08
7314	70	150	38,0	37	30	3,5	1,2	170,0	137,0	0,31	1,94	1,08
7315	75	160	40,0	37	31	3,5	1,2	180,0	148,0	0,33	1,93	1,06
7317	85	180	44,5	41	35	4,0	1,5	230,0	196,0	0,31	1,91	1,05
7318	90	190	46,5	43	36	4,0	1,5	250,0	201,0	0,32	1,88	1,03

181

Окончание табл. П39

1	2	3	4	5	6	7	8	9	10	11	12	13
		Средняя широкая серия, α=11…16о
7604	20	52	22,25	21,0	18,5	2	0,8	31,5	22,0	0,3	2,01	1,11
7605	25	62	25,25	24,0	21,0	2	0,8	47,5	36,6	0,27	2,19	1,21
7606	30	72	28,75	29,0	23,0	2	0,8	63,0	51,0	0,32	1,88	1,03
7607	35	80	32,75	31,0	27,0	2,5	0,8	76,0	61,5	0,3	2,03	1,11
7608	40	90	35,25	33,0	28,5	2,5	0,8	90,0	67,5	0,3	2,03	1,11
7609	45	100	38,25	36,0	31,0	2,5	0,8	114,0	90,5	0,29	2,06	1,13
7611	55	120	45,5	44,5	36,5	3,0	1,0	160,0	140,0	0,32	1,85	1,02
7612	60	130	48,5	47,5	39,0	3,5	1,2	186,0	157,0	0,3	1,97	1,08
7613	65	140	51,0	48,0	41,0	3,5	1,2	210,0	168,0	0,33	1,83	1,01
7614	70	150	54,0	51,0	43,0	3,5	1,2	240,0	186,0	0,35	1,71	0,94
7615	75	160	58,0	55,0	46,5	3,5	1,2	280,0	235,0	0,3	1,99	1,2
7616	80	170	61,5	59,5	49,0	3,5	1,2	310,0	290,0	0,32	1,89	1,04
7618	90	180	67,5	66,5	53,5	4,0	1,5	370,0	365,0	0,3	1,99	1,2
7620	100	215	77,5	73,0	61,5	4,0	1,5	460,0	460,0	0,31	1,91	1,65
		Легкая широкая серия, α=12…16о
7506	30	62	23,35	20,5	17	1,5	0,5	36,0	27,0	0,36	1,64	0,90
7507	35	72	24,25	23	20	2,0	0,8	53,0	40,0	0,35	1,73	0,95
7508	40	80	24,75	23,5	20	2,0	0,8	56,0	44,0	0,38	1,57	0,87
7509	45	85	24,75	23,5	20	2,0	0,8	60,0	46,0	0,42	1,44	0,79
7510	50	90	24,75	23,5	20	2,0	0,8	62,0	54,0	0,42	1,43	0,78
7511	55	100	26,75	25	21	2,5	0,8	80,0	61,0	036	1,67	0,92
7512	60	110	29,75	28	24	2,5	0,8	94,0	75,0	0,39	1,53	0,84
7513	65	120	32,75	31	27	2,5	0,8	110,0	98,0	0,37	1,62	0,89
7514	70	125	33,25	31	27	2,5	0,8	125,0	101,0	0,39	1,55	0,85
7515	75	130	33,25	31	27	2,5	0,8	130,0	108,0	0,41	1,48	0,81
7516	80	140	35,25	33	28	3,0	1,0	143,0	126,0	0,40	1,49	0,82
7517	85	150	38,50	36	30	3,0	1,0	162,0	141,0	0,39	1,58	0,85
7518	90	160	42,5	40	34	3,0	1,0	190,0	171,0	0,39	1,55	0,85
7519	95	170	45,5	45,5	37	3,5	1,2	230,0	225,0	0,38	1,56	0,85
7520	100	180	49,0	46,0	39	3,5	1,2	250,0	236,0	0,41	1,49	0,82
		Легкая широкая серия, α=12…16о
7506А	30	62	21,25	20	17	1,5	0,5	47,3	37,0	0,37	1,6	0,9
7509А	45	85	24,75	23	19	2,0	0,8	74,8	60,0	0,4	1,5	0,8
7510А	50	90	27,75	23	19	2,0	0,8	76,5	64,0	0,43	1,4	0,8
7511А	55	100	26,75	25	21	2,5	0,8	99,0	80,0	0,4	1,5	0,8
7512А	60	110	29,75	28	24	2,5	0,8	120,0	100,0	0,4	1,5	0,8
7513А	65	120	32,75	31	27	2,5	0,8	142,0	120,0	0,4	1,5	0,8
7515А	75	130	33,25	31	27	2,5	0,8	157,0	130,0	0,43	1,4	0,8
7516А	80	140	35,25	33	28	3,0	1,0	176,0	155,0	0,43	1,4	0,8
7517А	85	150	38,5	36	30	3,0	1,0	201,0	180,0	0,43	1,4	0,8
7520А	100	180	49,00	46	39	3,5	1,2	297,0	280,0	0,35	1,7	0,9

182

Таблица П40

Определение коэффициента X и Y для однорядных подшипников

Тип

е=f(α)

Fa/VFr≤e

Fa/VFr>e

Шариковый

е=0,518(Fa/Co)0,24≥0,19

(1-X)/e

радиальный

0,56

подшипник

Шариковый

радиально –

упорный

е=0,631(Fa/Co)0,175≥0,3,

0,45

подшипник

с α=120

е=0,574(Fr/Co)0,215

α=260

0,68

0,41

α=360

0,95

0,37

Роликовый

конический

1,5tgα

0,4

подшипник

Таблица П41

Штифты конические (по ГОСТ 3129 – 70)

c•45

1 : 50

c•45	с•45	С
L		L



			Тип 1				Тип 2
				Размеры, мм
dш	c	Интервалы	dш		c	Интервалы		dш	c	Интервалы
		длин				длин				длин
4	0,6	16…70	10	1,6		30…180		25	3,0	60…280
5	0,8	16…90	12	1,6		36…220		32	4,0	80…280
6	1,0	20…110	16	2,0		40…280		40	5,0	100…280
8	1,2	25…140	20	2,5		50…280		50	6,3	120…280

Примечания

1.Ряд длин L: 16, 20, 25, 30, 36, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 140, 160, 180, 200, 220, 250, 280 мм.

2.Материал (рекомендуемый) – сталь 45, 15, А12.

3.Обозначения: Штифт 10h8×40 ГОСТ 3129 – 70

183

Таблица П42

Манжеты резиновые армированные (по ГОСТ 8752 – 79)

	Тип 1		Тип 2
		с пыльником
D	d	D	d

h1	h1
	h2

d, мм	D, мм	h1, мм h2, мм
10; 11	26
12; 13; 14	28
15; 16	30	7	-
17	32
18; 19	35

20; 21; 22	40

2441

2542

26	45	10	14
30; 32	52
35; 36; 38	58
40	60

40	60
42	62
45	65	10	14
48; 50	70
52	75

55; 56; 58	80
60	85
63; 65	90
70;71	95
75	100
80	105
85	110	12	16
90; 95	120
100	125
105	130
110	135
115	145
120	150
125	155

184

Таблица П43

Концевые шайбы (ГОСТ 14734–69)

			4
			d
			3
		A	d
2		A	0
2	d	D	D
d	d	D	D
	c•45

H	l	1...2




Обозначе-	D,	H,	A±0,2,	d,	d2,	c,	D0,	d3,		d4,	l,	l1,		Болт		Штифт
ние	мм	мм	мм	мм	мм	мм	мм	мм		мм	мм	мм	(ГОСТ7798–		(ГОСТ3128–
													70)		70)

7019–0623	32	5	9	6,6	4,5	1,0	24…28	М6	4		18	12	М6×16			4u8×12

7019–0625	36		10				28…32
7019–0627	40		10				32…36
7019–0629	45	5	12	6,6	4,5	1,0	36…40	М6		4	18	12	М6×16			4u8×12
7019–0631	50		16				40…45
7019–0633	56		16				45…50

7019–0635	63		20				50…55
7019–0637	67		20				55…60
7019–0639	71	6	25	9,0	5,5	1,6	60…65	М8		5	22	16	М8×20			5u8×16
7019–0641	75		25				65…70
7019–0643	85		28				70…75

Примечание

Пример условного обозначения шайбы исполнения 1, D=40мм:

Шайба 7019–0627 ГОСТ14734-69

185

							Таблица П44
		Швеллеры (ГОСТ8240–72)
			t
			d		(b-d)/2
			d		10%
	h		R		10%
			R
					r
			b
Номера	h,	b,	d,	t,	R,	r,	Площадь
профилей	мм	мм	мм	мм	мм	мм	А, мм2
5	50	32	4,4	7,0	6	2,5	616
6,5	65	36	4,4	7,2	6	2,5	751
8	80	40	4,5	7,4	6,5	2,5	893

10	100	46	4,5	7,6	7	3	109
12	120	52	4,8	7,8	7,5	3	133
14	140	58	4,9	8,0	8	3	156
16	160	64	5,0	8,4	8,5	3,5	181
18	180	70	5,1	8,7	9	3,5	207
20	200	75	5,2	9,0	9,5	4	234
22	220	82	5,4	9,5	10	4	267
24	240	90	5,6	10,0	10,5	4	306
27	270	95	6,0	10,5	11	4,5	352
30	300	100	6,5	11,0	12	5	405
33	330	105	7,0	11,7	13	5	465
36	360	110	7,5	12,6	14	6	534
40	400	115	8,0	13,5	15	6	615

186

Таблица П45

Рекомендуемые значения вязкости масел

Для смазывания зубчатых передач при 50ºС

Контактные	Кинематическая вязкость, мм²/с, при окружной скорости
напряжения σH,			V, м/с
МПа
МПа	До 2		Свыше 2 до 5	Свыше 5

До 600	34		28	22
Свыше 600 до
1000	60		50	40
Свыше 1000 до
1200	70		60	50

Для смазывания червячных передач при 100ºС

Контактные	Кинематическая вязкость, мм²/с, при скорости
напряжения σH			скольжения Vs, м/с
МПа
МПа	до 2		св. 2 до 5	св. 5

До 200	25		20	15
Свыше 200 до
250	32		25	18
Свыше 250 до
300	40		30	23

Масла, применяемые для смазывания зубчатых и червячных
		передач

Сорт масла	Марка		Кинематическая вязкость, мм²/с
Индустриальное	И–12А		10…14
	И–20А		17…23
	И–25А		24…27
	И–30А		28…33
	И–40А		35…45	при 50ºС
	И–50А		47…55
	И–70А		65…75
	И–100А		90…118

Авиационное	МС–14		14
	МС–22		22	при 100ºС
	МС–20		20,5

Цилиндровое	52		44…59	при 100ºС

187

Таблица П46

Муфты упругие втулочно–пальцевые

(по ГОСТ21424–75, с сокращениями)

Тип I										Тип II

	1:10
D	d
	1



										d


					l															l
					l															l

				L


								L, мм								l, мм								Смещение
[Т],	d, d1,		D,																			nmax,
[Т],	d, d1,		D,									Тип										nmax,	ради-
Н∙м	мм		мм																		об/мин			аль-	угловое
Н∙м	мм		мм			I					II			I				II			об/мин			аль-	угловое
																								ное,
											Исполнение													ное,
																								мм
					1		2		1			2	1		2		1		2					мм
1	2	3			4		5		6			7	8		9		10		11		12			13	14
16	12;14	75			63		53		63			-	30		25		20		-
																					7600			0,2	1º30'
	16				83		59		83			59	40		28		30		18		7600			0,2	1º30'
31,5	16;18	90			84		60		84			60	40		28		30		18		6350
63	20;22	100			104		76		104			76	50		36		38		24		5700			0,2	1º30'
125	25;28	120			125		89		125			89	60		42		44		26		4600
	(30)				165		121		165			121	80		58		60		38
250	32;(35);	140			165		121		165			121	80		58		60		38
	36;(38)																				3800			0,3

250	40;(42);	140			225		169		225			169	110		82		85		56
	45

500	40;(42);	170			225		169		225			169	110		82		85		56		3600
	45																								1º

	45;(48);
710	50	190			226		170		226			170	110		82		85		56		3000
	(55);56
																								0,4
	50;(55);	220			226		170		226			170	110		82		85		56					0,4
1000	56																				2850

	(60);63;	220			286		216		286			216	140		105		107		72
	(65);70

	63;(65);	250			288		218		288			218	140		105		107		72
2000	70;(71)																				2300

	80;(85);	250			348		268		348			268	170		130		135		95
	90

188

Окончание табл. П46

1		2	3	4	5	6	7	8	9	10	11	12	13	14
4000		80;(85);	320	350	270	350	270	170	130	135	95	1800	0,5
		90;(95)
		100;110;
8000		(120);125	400	432	352	432	342	210	170	170	125	1450	0,5
Примечания
1.	Материал полумуфт – чугун не ниже марки СЧ20; пальцев – сталь не ниже марки 45.
2.	Типы муфт: I – с цилиндрическими отверстиями; II – с коническими отверстиями; испол-
нение: 1 – на длинные концы валов; 2 – на короткие концы.
3.	В скобках приведены нерекомендуемые значения.
4.	Пример условного обозначения: МУВП 250–32–1.1–40–2.2 ГОСТ21424–75.

Таблица П47

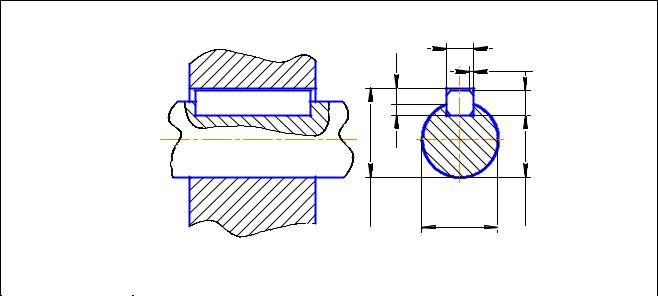

Шпонки призматические (по ГОСТ 23360–78, с сокращениями)

	b
2	s•45
t
	h

t 1

d+t 2

d-t 1

Диаметр

Сечение

Глубина паза

Фаска

вала d, мм

шпонки b×h,

вала l1, мм

втулки l2, мм

s, мм

мм

Свыше 10

4×4

2,5

1,8

0,08–0,16

до 12

» 12 » 17

5×5

3,0

2,3

» 17 » 22

6×6

3,5

2,8

0,16–0,25

» 22 » 30

8×7

4,0

3,3

» 30 » 38

10×8

5,0

3,3

» 38 » 44

12×8

5,0

3,3

» 44 » 50

14×9

5,5

3,8

0,25–0,40

» 50 » 58

16×10

6,0

4,3

189

<<< < Предыдущая 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1819 / 2519 20 21 22 23 24 25 > Следующая >>>

Соседние файлы в папке книги

#
19.09.2020114 б35ильдар каримов.url
#
19.09.20206.23 Mб67решетов.pdf
#
19.09.202011.88 Mб45самара.pdf
#
19.09.20206.24 Mб144чернавский.pdf
