Раздел IV Специально для ВУЗов

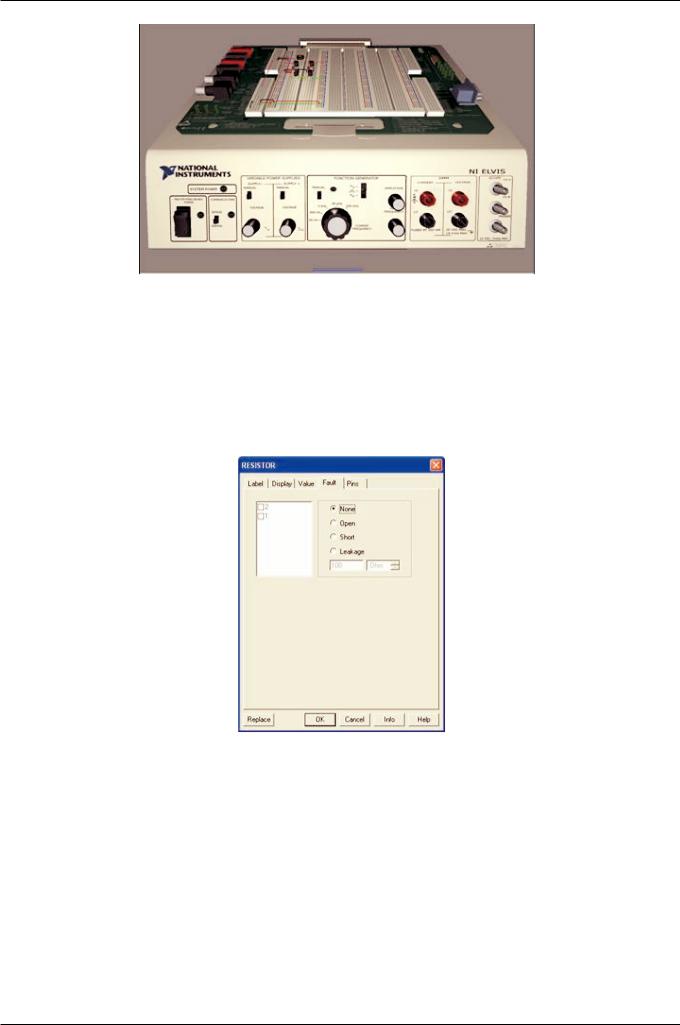

Рисунок 68 – Виртуальный 3D ELVIS

Поиск неполадок

Сбой схемы

Преподаватель может внести в схему неполадку и попросить студента отточить свои навыки, обнаружив ее. Внесенные неполадки можно скрыть от студента. Чтобы поиск выполнялся стандартными средствами отладки. Чтобы добавить неполадку, дважды кликните на компонент и откройте закладку Непола дки (Faults).

В качестве неполадки можно задать отсутствие контакта на терминале, короткое замыкание двух терминалов или резистивные потери в Омах.

Рисунок 69 – Добавка неполадок

Черный ящик

В качестве черно ящика преподаватель может задать подсхе му, чтобы студенты отработали навыки анализа неизвестных элементов. Создание подсхем обсуждалось в ра зделе 1. На заметку: не стоит использовать в качестве черного ящика Иерархические блоки, потому что они хран ятся в отдельном файле, которые студент может просмотреть.

Раздел IV Специально для ВУЗов

Ограничения на схему

Ограничения схем – очень важный элемент создания задач на черный ящик или поиск неполадок. Они позволяют преподавателю видеть подсхемы, скрывать неполадки и ограничивать число доступных компонентов и приборов. Например, можно вынудить студентов воспользоватьс я осциллографом для исследования амплитудной передаточной характеристики схемы, ведь плоттера Боде или а нализатора переменного тока может не оказаться.

Ограничения общие и на схему открываются в меню Опции (Options). Доступ к ним защищен паролем.

Рисунок 70 – Диалоговое окно ограничений схемы
