Обладая фазовой характеристикой, можно установить, возникнет или нет на определѐнной частоте самовозбуждение в усилителе.

11.3. Работа простейшего усилителя на различных частотах

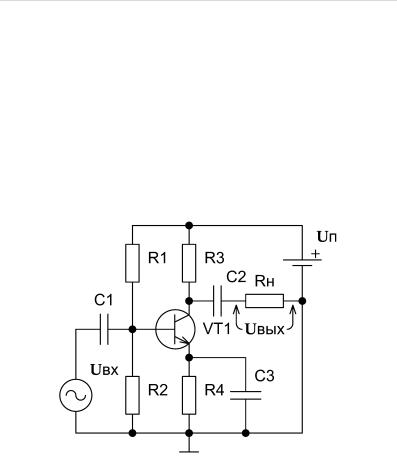

Принципиальная схема простейшего усилительного каскада с рези- сторно-ѐмкостными связями, выполненного на одном биполярном n-p-n транзисторе, приведена на рис. 11.4.

Рис. 11.4. Схема усилительного каскада

Резисторы R1 и R2 образуют делитель постоянного напряжения, подводимого к базе транзистора VT1. Компонент Rн – это нагрузка каскада, обладающая сопротивлением, а также паразитными параметрами: индуктивностью и ѐмкостью. Паразитная ѐмкость нагрузки включает ѐмкость монтажа и входную ѐмкость очередного кас-
