Сечение 2-2 (дефекты отсутствуют).
Арматура растянутой зоны 12 стержней
Ø12, сжатой зоны – 6 стержней Ø12;
Высота сечения

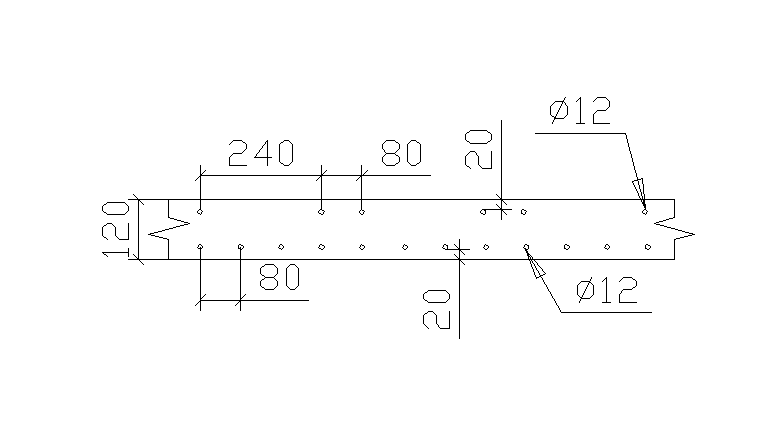

Рис4. Сечение 2-2.
Рабочая высота сечения
Площадь поперечного сечения соответственно растянутой и сжатой арматуры:
высота сжатой зоны бетона без учета
сжатой арматуры ():
высота сжатой зоны бетона с учётом сжатой арматуры:
Вычисляем:

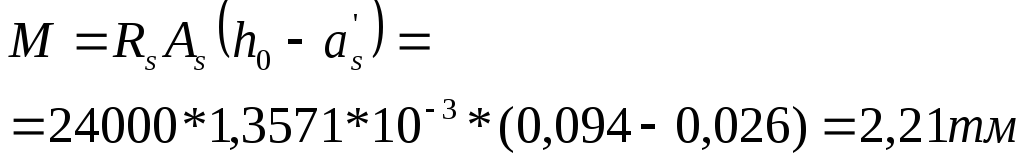

Предельный изгибающий момент
Допускаемую временную нагрузку и класс в сечении 2-2 определим после нахождения предельного изгибающего момента в сечении 3-3.
Сечение 3-3 (дефекты отсутствуют).
Арматура растянутой зоны 12 стержней
Ø12, сжатой зоны – 6 стержней Ø12;
Высота сечения
Рис5. Сечение 3-3.
Рабочая высота сечения
Площадь поперечного сечения соответственно растянутой и сжатой арматуры:
высота сжатой зоны бетона без учета
сжатой арматуры ():
высота сжатой зоны бетона с учётом сжатой арматуры:
Вычисляем:
Предельный изгибающий момент
Допускаемая временная нагрузка в сечениях 2-2 и 3-3:
Класс сечений 2-2 и 3-3 монолитного участка плиты между рёбрами по условию прочности:
1.2.3. Расчёт главной балки Сечение I-I
Рис 6. Сечение I-I.
Расчётные характеристики сечения:
- приведённая площадь плиты
- приведённая толщина плиты расчётной
шириной
- учитываемая в расчёте длина наружной консоли удовлетворяет условию
- площадь поперечного сечения нижней (рабочей) арматуры
где
- общее количество стержней рабочей
арматуры в рассматриваемом сечении;
- площадь поперечного сечения одного
стержня d=28 мм;
- статический момент рабочей арматуры относительно нижней грани сечения
где yi – расстояние от нижней грани до i-го ряда арматуры;
ni – количество стержней в i-м ряду;
- положение центра тяжести рабочей арматуры относительно нижней грани
- площадь поперечного сечения арматуры, находящейся в сжатой зоне,
- рабочая высота сечения балки
- высота сжатой зоны бетона
Следовательно, для дальнейших расчётов
принимаем
Предельный изгибающий момент, вычисленный по формуле
Допускаемая временная нагрузка для рассматриваемого сечения определится по формуле:
где εм – коэффициент, определяющий долю временной нагрузки, приходящуюся на одну главную балку;
Класс главной балки в сечении I-I по условию прочности определится по формуле:
где
при λ=15,8 м и α=0,5.
Сечение I-I (расчёт с учётом дефектов)
Расчётные характеристики сечения:
- площадь поперечного сечения рабочей арматуры с учётом ослабления двух нижних рядов коррозией составит:
- статический момент арматуры относительно условной нижней грани сечения
где yi – расстояние от нижней грани до i-го ряда арматуры;
ni – количество стержней в i-м ряду;
- положение центра тяжести рабочей арматуры относительно условной нижней грани
- рабочая высота сечения балки

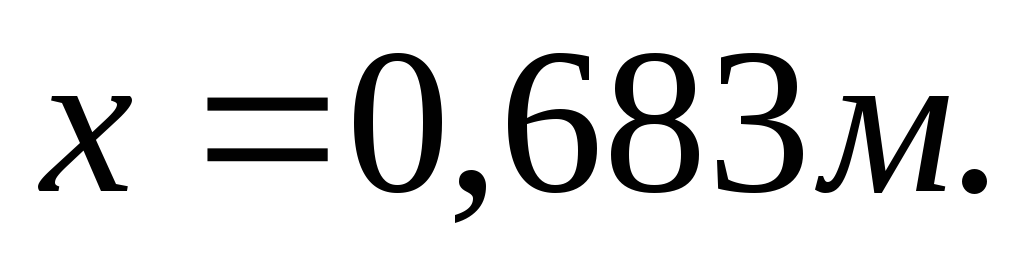

- высота сжатой зоны бетона
Следовательно, для дальнейших расчётов
принимаем

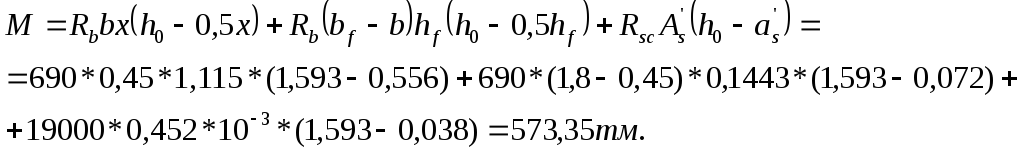

Предельный изгибающий момент, вычисленный по формуле
Допускаемая временная нагрузка для рассматриваемого сечения определится по формуле:
Класс главной балки в сечении I-I (с учётом дефектов) по условию прочности определится по формуле:
где
при λ=15,8 м и α=0,5.
