Сечение 1-1(с учётом дефектов )

Высота сжатой зоны бетона находящейся в пределах участка имеющего откол определяется по следующей формуле:

Area: 8430,0296 площадь выкола

Perimeter: 500.3655 периметр выкола

Centroid: X: 98.3141 положение центра тяжести выкола

Y: -10.4143

Moments of inertia: X: 11597257.6472 момент инерции выкола

Y: 91392824.7431

Предельный изгибающий момент

Допускаемая временная нагрузка

Класс плиты в сечении 1-1 по условию прочности с учётом дефектов:

Сечение 2-2 (дефекты отсутствуют).

Арматура растянутой зоны 12 стержней Ø12, сжатой зоны – 6 стержней Ø12; Высота сечения

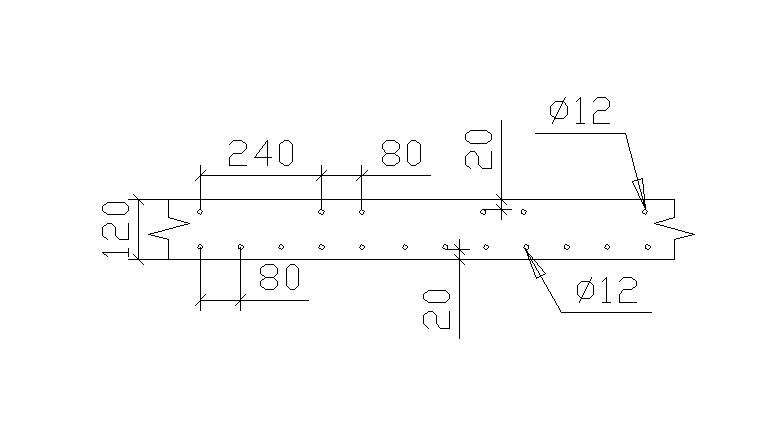

Рис4. Сечение 2-2.

Рабочая высота сечения

Площадь поперечного сечения соответственно растянутой и сжатой арматуры:

высота сжатой зоны бетона без учета сжатой арматуры ():

высота сжатой зоны бетона с учётом сжатой арматуры:

Вычисляем:

Предельный изгибающий момент

Допускаемую временную нагрузку и класс в сечении 2-2 определим после нахождения предельного изгибающего момента в сечении 3-3.

Сечение 3-3 (дефекты отсутствуют).

Арматура растянутой зоны 12 стержней Ø12, сжатой зоны – 6 стержней Ø12; Высота сечения

Рис5. Сечение 3-3.

Рабочая высота сечения

Площадь поперечного сечения соответственно растянутой и сжатой арматуры:

высота сжатой зоны бетона без учета сжатой арматуры ():

высота сжатой зоны бетона с учётом сжатой арматуры:

Вычисляем:

Предельный изгибающий момент

Допускаемая временная нагрузка в сечениях 2-2 и 3-3:

Класс сечений 2-2 и 3-3 монолитного участка плиты между рёбрами по условию прочности:

1.2.3. Расчёт главной балки Сечение I-I

Рис 6. Сечение I-I.

Расчётные характеристики сечения:

- приведённая площадь плиты

- приведённая толщина плиты расчётной шириной

- учитываемая в расчёте длина наружной консоли удовлетворяет условию

- площадь поперечного сечения нижней (рабочей) арматуры

где - общее количество стержней рабочей арматуры в рассматриваемом сечении;

- площадь поперечного сечения одного стержня d=28 мм;

- статический момент рабочей арматуры относительно нижней грани сечения

где y_i – расстояние от нижней грани до i-го ряда арматуры;

n_i – количество стержней в i-м ряду;

- положение центра тяжести рабочей арматуры относительно нижней грани

- площадь поперечного сечения арматуры, находящейся в сжатой зоне,

- рабочая высота сечения балки

- высота сжатой зоны бетона

Следовательно, для дальнейших расчётов принимаем

Предельный изгибающий момент, вычисленный по формуле

Допускаемая временная нагрузка для рассматриваемого сечения определится по формуле:

где ε_м – коэффициент, определяющий долю временной нагрузки, приходящуюся на одну главную балку;

Класс главной балки в сечении I-I по условию прочности определится по формуле:

где при λ=15,8 м и α=0,5.
