6. «Повышение надёжности и срока службы ж. Д. Платформ»

Исходные данные:

Таблица 9

1	100	300
2	100	400
3	75	300
4	100	300
5	75	400
6	100	500
7	75	400
8	10	500
9	40	400
10	50	1000

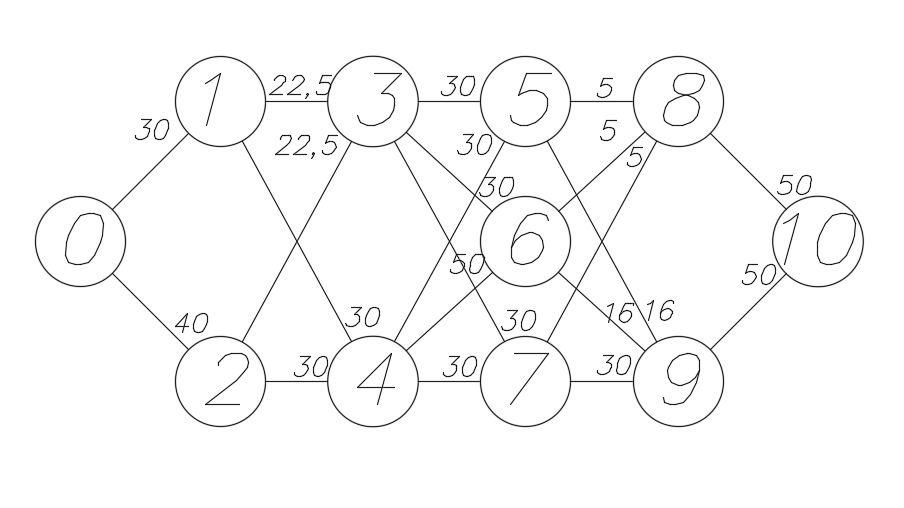

Рис.7

Рис.8

7. Разработка мероприятий по организационно-технической надежности реконструкции железнодорожной линии

Исходные данные:

- вариант – 12;

- комплект техники – скрепер;

- количество машин – 2;

- вероятность безотказной работы людей: 0,89; 0,87; 0,85;

- вероятность безотказной работы техники: 0,79; 0,77; 0,75;

- tвч = 1 дня, tоч = 1 дня, Тдн = 250 дней;

- tвт = 3 смены, tот = 3 смены, Тсм = 500 смен;

- район строительства Белгородская область.

Климат

Климат умеренный, умеренно континентальный, с довольно мягкой зимой со снегопадами и оттепелями и продолжительным летом. Средняя годовая температура воздуха изменяется от +5,4 градуса на севере до +6,8 градуса на юго-востоке. Самый холодный месяц — январь. Восточные и юго-восточные районы области пересекает в среднем своём значении ось Воейкова оказывающая определённое влияние на климат, особенно этих районов. Безморозный период составляет 155—160 дней, продолжительность солнечного времени — 1800 часов.

Почвы

Зональные почвы представлены чернозёмами (77 % территории) и серыми лесными почвами (почти 15 % территории).

Тип чернозёмов представлен в области подтипами оподзоленных, выщелоченных, типичных и обыкновенных чернозёмов. Первые три подтипа характерны для лесостепной части области.

Тип серых лесных почв представлен в области подтипами тёмно-серых лесных и светло-серых лесных. В отличие от чернозёмов, серые лесные почвы в Белгородской области распространены не равномерно, а в виде 5 крупных массивов, приуроченных к местам сосредоточения крупных лесов и их окрестностям.

Комплекс машин:

- 2 рыхлителя;

- 2 скрепера;

- 1 бульдозер-толкач;

- 2 бульдозера-планировщика;

- 2 самопередвигающихся виброплиты.

Рис. 3 Схема объемов работ

Рис. 4 Типовые поперечные профили земляного полотна: а – насыпь; б – выемка; в – полунасыпь; г – полувыемка; д – полунасыпь-полувыемка; е – нулевое место

Выбран самоходный скрепер Д-13 средней вместимости (q=15 м³). Ширина захвата 2,82 м. Глубина резания 0,36 м. Толщина отсыпаемого слоя грунта 0,6 м. Мощность тягача 275 кВт. Масса скрепера 28 тонн.

• Производительность скрепера:

где

t_н – время набора грунта;

t_грх – время груженого хода;

t_в – время на высыпку грунта;

t_хх – время порожнего хода.

Для производства работ выбран бульдозер ДЗ-25. Заглубление отвала 0,3 м. Длина отвала 4,4 м. Высота отвала 1,2 м. Масса бульдозера 19,3 т. Марка базового трактора Т-180Г.

• Производительность бульдозера:

где = t₁+ t₂+ t₃+ t₄ +t₅ +t₆

t₁ – время перемещения грунта отвалом;

t₂ – время подъема отвала в транспортное положение;

t₃ – время на переключение передач и поворота в конце обратного хода;

t₄ – время порожнего хода;

t₅ – время на переключение передач и поворота в конце рабочего хода;

t₆ – время на опускание отвала в рабочее положение

=60

= 1c

= 3c

; м³

= t₁+ t₂+ t₃+ t₄ +t₅ +t₆ = 90+1+3+18+3+1=116 с=1,93 мин

Для производства работ выбрана самопередвигающаяся виброплита Д-639. Масса 0,75 т. Возмущающая сила 3,2 т. Рабочая скорость перемещения 0,6 км/ч. Производительность 100 м³/ч.

• Производительность виброплиты:

Составление модели строительного процесса:

Рис. 5 Модель строительного процесса

Выполнение расчета производительности данного процесса с учетом надежности его элементов в заданном диапазоне согласно составленной модели:
