Порядок решения задачи.
-
Назначение конструкции земляного полотна и балластного слоя
В соответствии с таблицей 5.1 СП 119.13330.2012 «Железные дороги колеи 1520 мм» ширина основной площадки земляного полотна железной дороги II категории принимается равной 6,6 м, поскольку насыпь отсыпается из дренирующего грунта.
В соответствии с п. 5.14 СП 119.13330.2012, а также п. 6.3.1 СП 238.1326000.2015 «Железнодорожный путь» защитный слой не устраивается, поскольку насыпь сооружается из дренирующего грунта.
Крутизну откосов насыпи в первом приближении назначаем в соответствии с табл. 5.3 СП 119.13330.2012, как для насыпи из песка средней крупности. Поскольку оптимальная высота насыпи, как правило, не превышает 6,0 м крутизну откосов насыпи принимает 1:1,5.
Конструкция балластного слоя назначается в соответствии с таблицей 6.1 СП 119.13330.2012.
Рельсы – Р65 новые термоупрочненные, шпалы – железобетонные, в соответствии с примечанием к табл. 6.1 принимаем балластную призму однослойную из щебеночного балласта, поскольку насыпь сооружается из песка средней крупности. Толщину щебня под шпалой принимаем в соответствии с СП 238.1326000.2015. Толщина балласта под подошвой железобетонной шпалы – 0,40 м, ширина плеча балластной призмы – 0,45 м, крутизна откосов балластной призмы 1:1,5.
Рассмотрим
основание насыпи. Основание насыпи
сложено торфом мощностью 0,25 м, суглинком
мощностью 1,6 м с суммарной влажностью
W
= 35 %. Число пластичности суглинка
,
влажность на границе раскатывания -
.
Ниже залегают пески мелкие.
Учитывая
исходные данные найдем показатель
текучести суглинка в оттаявшем состоянии
:
В соответствии с ГОСТ 25100-2011 «Грунты. Классификация» суглинки при оттаивании приобретают текучую консистенцию.
Классифицируем тип основания, сложенного многолетнемерзлыми грунтами по просадочности. Используем таблицу 3.1 (СП 238.1326000.2015), приведенную ниже.
В
данной таблице, используя данные
последнего столбца устанавливаем, что
основание насыпи может быть классифицировано
как слабое. Величина относительной
осадки
.
Тогда в соответствии с п. 6.1.11 СП 238.1326000.2015 земляное полотно следует проектировать в индивидуальном порядке, и все конструктивные решения должны быть обоснованы специальными расчетами.
Т а б л и ц а 3.1 – Тип основания по просадочности из многолетнемерзлых грунтов
|
Тип (категория) и название основания |
Величина относительной осадки, в |
Основные виды и состояние грунтов основания |
|
I. Прочное |
δ < 0,03 |
Скальные породы, крупнообломочные и песчаные грунты без включений льда; глинистые талые грунты твердой и полутвердой консистенции |
|
II. Недостаточно прочное |
0,03 < δ 0,1 |
Глинистые грунты тугопластичной, мягкопластичной и текучепластичной консистенции, а также песчаные и крупнообломочные грунты с глинистым заполнителем при наличии в них прослоев или линз льда суммарной толщиной до 0,1 м в каждом слое мощностью 1 м исследуемой вечномерзлой толщи основания |
|
III. Слабое |
0,1 < δ 0,4 |
Глинистые и торфяные грунты текучепластичной и текучей консистенции, а также песчаные и крупнообломочные грунты при наличии в них линз или отдельных прослоев льда суммарной толщиной до 0,4 м в каждом слое мощностью 1 м исследуемой вечномерзлой толщи основании |
|
IV. Просадочное |
δ > 0,4 |
Глинистые грунты текучей консистенции и торфяные отложения, а также грунты всех видов с наличием подземного льда суммарной мощностью более 0,4 м в каждом слое толщиной 1 м исследуемой вечномерзлой толщи основания |

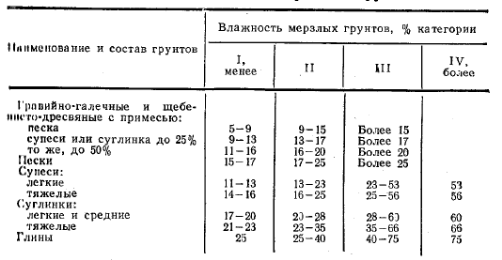

В первом приближении для установления типа основания по просадочности можно использовать данные таблицы 3.2.
Т а б л и ц а 3.2
