VI. Материально-технические ресурсы.
|
№№ пп. |
Наименование |
Тип,марка, ГОСТ |
Кол-во |
Техническая характеристика |
Назначение |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
Экскаватор |
ОЭ-4321 |
1 |
Мощность двигателя 58 кВт |
Отрывка котлована |
|
2 |
Ковш обратная лопата |
на экскаваторе |
1 |
Ёмкость 0,65куб.м. |
Отрывка котлована |
|
3 |
Автосамосвал |
КамАЗ-5511 |
5 |
Грузоподьемность 10т. |
Перевозка грунта |
|
4 |
Трактор |
ДТ-75 |
1 |
Мощность двигателя 58 кВт |
Зачистка дна котлована |
|
5 |
Бульдозер |
ДЗ-42 на тракторе |
1 |
Производительность 2326 м2/ч |
Зачистка дна котлована |
|
6 |
Штыковая лопата |
- |
2 |
- |
Зачистка дна котлована |
|
7 |
Рулетка металлическая |
- |
1 |
- |
Контрольно-измерительные приборы |
|
8 |
Нивелир |
- |
1 |
- |
Контрольно-измерительные приборы |
|
9 |
Нивелирная рейка |
- |
1 |
- |
Контрольно-измерительные приборы |
|
10 |
Отвес |
ОТ400 ГОСТ 7948-80 |
1 |
- |
Перенос отметок |
VII. Календарный график производства работ.
Разрабатывается в соответствии с методикой, приведенной в п. 1.5.
Библиографический список
1. Технология железнодорожного строительства / Э.С.Спиридонов, А.М.Призмазонов, А.Ф.Аккуратов, Т.В.Шепитько. – М., 2002. – 631 с.
2. Проектирование производства земляных работ. Ч. 1. Распределение земляных масс. Способы разработки грунтов: Метод. указания / Сост. Ю.А. Верженский, А.И. Кистанов. – СПб.: ПГУПС, 2000. – 51 с.
3. Пособие по технологии сооружения земляного полотна железных дорог (в развитие СНиП 3.06.02-86). – М., 1987.
4. ЕНиР. Сборник Е-2. Земляные работы. Вып. 1. Механизированные и ручные земляные работы. – М., 1989. – 224 с.
5. Строительно-технические нормы СТН Ц-01-95. Железные дороги 1520 мм. / МПС РФ. – М., 1995. – С.19–26.
6. Канторер С.Е. Методы обоснования эффективности применения машин в строительстве. – М., 1969. – 293 с.
7. СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».
8. Технология строительного производства, строительные машины и автоматизация строительных процессов. Ю.А.Верженский, Г.Ф.Новожилов, В.А.Рогонский. М., 1989.
Приложения
Приложение 1
Задание: Разработать проект производства работ по планировке площадки и технологическую карту на отрывку котлована.
Исходные данные для проектирования
а) выбор расположения площадки на картограмме, размер стороны квадрата и выбор позиции
Таблица 1
|
Номер варианта |
Расположение площадки на картограмме (по прил. 1) |
Размер стороны квадрата, м |
Номер варианта |
Расположение площадки на картограмме (по прил. 1) |
Размер стороны квадрата, м |
|
1 |
1–5 |
20 |
16 |
16–20 |
80 |
|
2 |
2–6 |
40 |
17 |
17–21 |
100 |
|
3 |
3–7 |
100 |
18 |
18–22 |
30 |
|
4 |
4–8 |
60 |
19 |
19–23 |
50 |
|
5 |
5–9 |
80 |
20 |
20–24 |
60 |
|
6 |
6–10 |
20 |
21 |
21–25 |
20 |
|
7 |
7–11 |
40 |
22 |
22–26 |
40 |
|
8 |
8–12 |
100 |
23 |
23–27 |
100 |
|
9 |
9–13 |
60 |
24 |
24–28 |
60 |
|
10 |
10–14 |
80 |
25 |
25–29 |
80 |
|
11 |
11–15 |
100 |
26 |
26–30 |
40 |
|
12 |
12–16 |
60 |
27 |
27–31 |
30 |
|
13 |
13–17 |
20 |
28 |
28–32 |
20 |
|
14 |
14–18 |
100 |
29 |
29–33 |
60 |
|
15 |
15–19 |
30 |
30 |
30–34 |
100 |
б) выбор размера котлована и группы грунтов для механизированной разработки (по вариантам задания)
Таблица 2
|
Наименование данных |
Номер варианта |
||||
|
1–6 |
7–12 |
13–18 |
19–24 |
25–30 |
|
|
Размер котлована: |
|
|
|
|
|
|
Ширина |
20 |
40 |
20 |
40 |
30 |
|
Длина |
80 |
70 |
100 |
60 |
60 |
|
глубина |
5 |
3 |
4 |
3 |
5 |
Исходными данными для составления проекта является картограмма (прил. 1), которая дает возможность обеспечить набор разнообразных вариантов заданий, путем изменения расположения заданной площадки на плане картограммы, а также за счет варьирования размеров стороны квадрата в пределах от 10 до 100 м.
Шифр задания студенту может быть записан следующим образом: 1–5–100–80*20*5. Это значит, что из картограммы нужно выбрать площадку с сеткой 1–5, размер стороны квадрата площадки 100 м, размер проектируемого котлована: длина 80 м, ширина 20 м, глубина 5 м.
Дополнительные данные: характеристика участка работ, вид грунта, глубина расположения грунтовых вод от верха котлована (т. е.) от отметки планировки, размеры низа котлована расстояние от карьера и отвала, возможные для применения основные (ведущие) машины и другие указываются в задании.

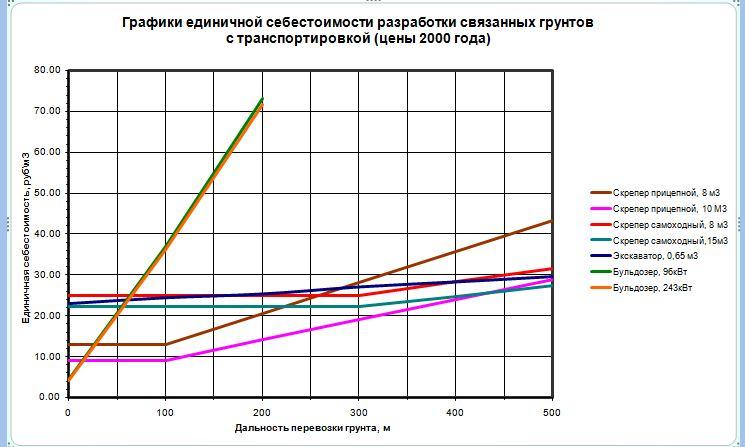

Приложение 2.
Приложение 3.
СОДЕРЖАНИЕ
Проектирование производства земляных работ при планировке площадки
1.1 Способы задания площадок.
1.2 Порядок работы в программе «Площадка»
1.3 Сущность и возможности задачи линейного программирования
1.4 Проектирование календарного графика.
1.5 Технология разработки грунта при планировке площадок
1.5.1 Технологическая карта на планировку площадки бульдозером.
1.5.2 Технологическая карта на планировку площадки скреперным комплектом
2. Производство земляных работ при разработке котлована.
2.1. Технологическая карта на разработку котлованов экскаватором обратная лопата.
Библиографический список
Приложения
Приложение 1
Приложение 2
Приложение 3
