Оглавление

1.Определение объемов работ: 1

2.1.Составление габаритной схемы здания: 1

2.2. Подсчет объемов работ. 1

2.2.1. Составление ведомости сборных железобетонных конструкций: 1

2.2.2 Составление ведомости трудоемкости, машиноемкости и стоимости работ: 3

2.ВЫБОР ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ МОНТАЖА И МОНТАЖНЫХ КРАНОВ 6

2.1. Выбор общего метода производства работ и типов монтажных кранов 6

2.2.Определение потребного количества кранов 7

2.3. Выбор схемы расстановки кранов. 8

2.4. Выбор монтажных кранов 10

2.4.1. Определение требуемых технических параметров 10

2.4.2. Выбор кранов в программе «Краны» 15

3.Разработка технологических карт на монтаж 17

3.1. Составление технологических схем монтажа отдельных конструкций. 17

3.1.1.Монтаж колонн. 17

3.1.2.Монтаж стропильных балок 19

3.1.3.Монтаж плит покрытия. 20

3.1.4.Монтаж наружных стеновых панелей. 23

3.2.Разработка календарного графика выполнения монтажных работ на объекте и графика движения рабочей силы 26

3.3 Контроль качества производства работ 27

3.4 Мероприятия по технике безопасности 28

Библиографический список 31

Приложение 1 32

Задание состоит из следующих основных элементов:

• фундаменты под колонны;

• колонны;

• подкрановые балки;

• стропильные фермы, установленные непосредственно на колонны или на подстропильные балки (фермы);

• плиты перекрытия;

• стеновые панели.

1. Определение объемов работ:

Под объемами работ понимают:

1. Объемы конструктивных элементов;

2. Объемы трудоемкости и машиноёмкости работ;

3. Объемы трудоемкости сопутствующих работ.

1. Составление габаритной схемы здания:

Для правильного определения объемов работ согласно шифру задания выполнены следующие схемы:

1. Общая габаритная схема здания (рис. 1);

2. Подробный план одной УТС (рис. 2);

3. Поперечный разрез здания (рис. 3);

4. Вид здания сбоку с указанием раскладки стеновых панелей и расположения оконных проемов (рис. 4);

5. Вид здания с торца (фасад) с указанием раскладки стеновых панелей и расположения проемов ворот (рис. 5).

2.2. Подсчет объемов работ.

2.2.1. Составление ведомости сборных железобетонных конструкций:

Для определения объемов работ по монтажу строительных конструкций необходимо, пользуясь конструктивной схемой здания, составить ведомость сборных железобетонных конструкций (табл.1).

Таблица 1 – Ведомость сборных железобетонных конструкций

№ п/п	эскиз	Ед. измерения	Масса, т	Кол-во, шт
11	Колонна крайнего ряда	шт	2,8	76
2	Колонна среднего ряда	шт	2,3	76
3	Фахверковая колонна	шт	2,4	6
4	Плита покрытия	шт	1,4	864
5	Балка покрытия	шт	4,7	114

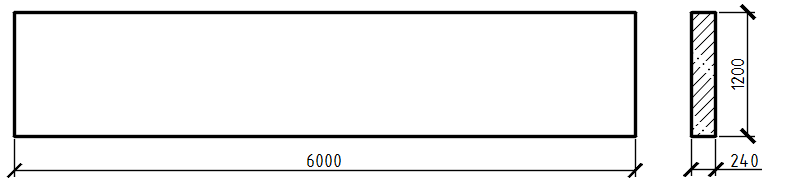

6	Панель стеновая 1,2 м СП-1	шт	1,5	158
7	Панель стеновая 1,8 м СП-2	шт	2,2	12
