Определение длины рамного рельса
Рамными называют рельсы, к которым прижимаются остряки. Рамные рельсы изготовляются из рельсов нормального профиля. Отличаются они от обычных путевых рельсов:
а) длиной - могут быть меньше, больше или равны длине стандартного рельса,
б) формой в плане - один из них прямой, другой изгибается в плане,
в) наличием в их шейках дополнительных ( кроме стыковых) отверстий для прикрепления упорных болтов или скоб, для монтирования корневых устройств, для прикрепления самих рамных рельсов к опорам,
г) наличием подстрожки боковой грани головки для укрытия начала остряков от удара подрезанных гребней.

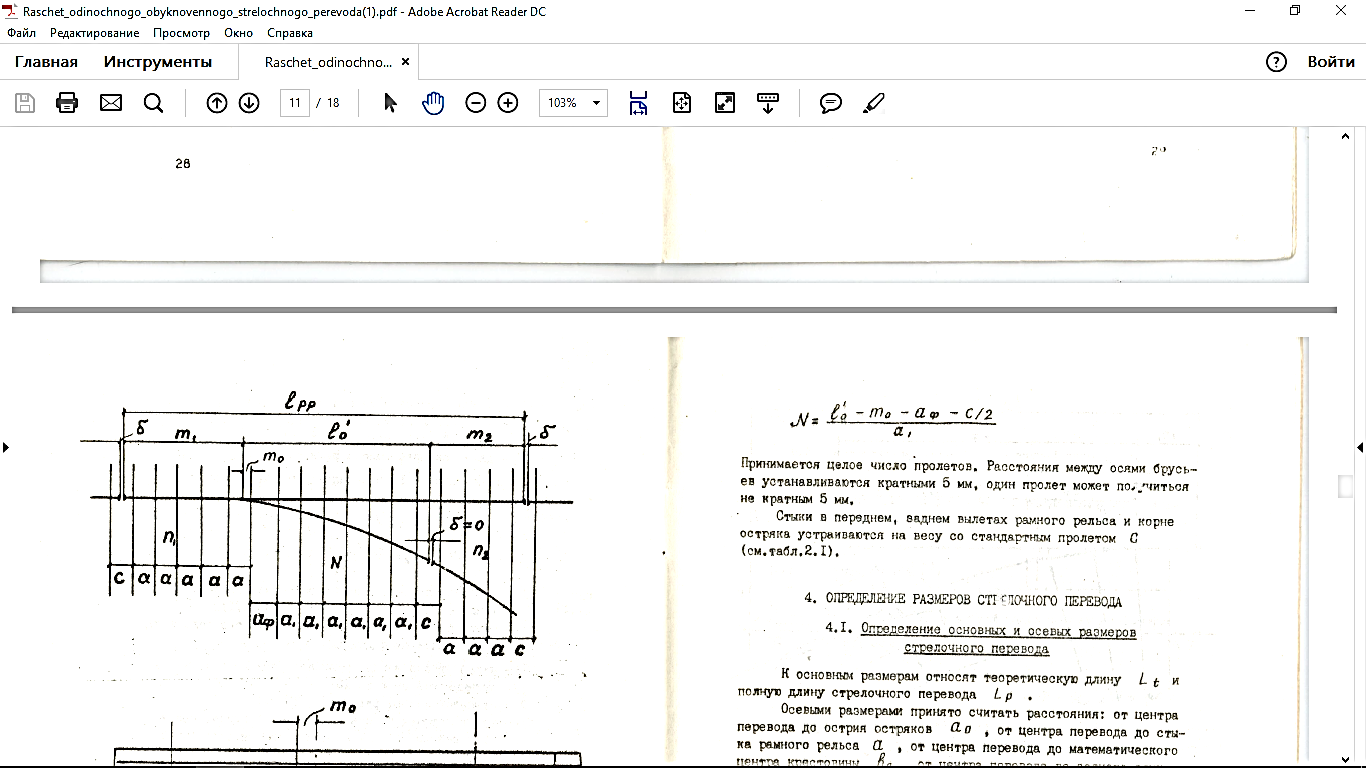

Рис. 4 Схема расчета рамного рельса
Из рисунка замечаем, что длина рамного рельса:
lpр = m1 + l'0 + m2, где:
m1 - длина переднего вылета рамного рельса;
l'0 - проекция криволинейного остряка на направление рабочей грани рамного рельса;
m2 - длина заднего вылета рамного рельса.
Приняты стандартные длины рамных рельсов. Для марки 1/11 длина рамного рельса равна 15,00 м. Поэтому:
Так как передний и задний вылет стремятся сделать равными:
, откуда:
.
m1
= m2
=
-
Определение размеров стрелочного перевода
К основным размерам стрелочного перевода относят теоретическую длину Lt и полную длину стрелочного перевода Lp.
Осевыми размерами принято считать расстояния: от центра перевода до острия остряков ао, от центра перевода до стыка рамного рельса а, от центра перевода до заднего стыка крестовины bо, от центра перевода до заднего стыка крестовины b (см. рисунок).
Рис. 5. Схема одиночного обыкновенного правостороннего стрелочного перевода
Теоретическая длина стрелочного перевода определится:
.
А полная длина:
.
Осевые размеры определяются по формулам:
,
ao = Lt - b0,
b = bo + p,
a = a0 + m1.
Отсюда следует, что:
Lp = a + b.
Основные размеры:
Осевые размеры:
Проверка:
Δ =
×100% = 0% <
5%
-
Lt < Lp
30421мм < 37096 мм
-
Определение координат переводной кривой
Переводная кривая - часть переводного пути, идущая в сторону бокового направления и соединяющая стрелку с крестовиной. Укладывают ее обычными рельсами необходимой длины. Радиус переводной кривой определяет ее крутизну, и его величина связана с маркой крестовины.
Наружная, или упорная нить переводной кривой укладывается по координатам х и y (см. рисунок ниже).
Рис. 6 Укладка переводной кривой по координатам
Значениями х задаемся через каждые 2 м.
.
Ордината в этой точке:
.
Значения ординат переводной кривой рассчитываем по формуле:
.
Полученные результаты сводятся в таблицу 2.
Вспомогательные углы определяются из выражения:
,
Последняя ордината:
.
Координаты переводной кривой:
Таблица 2
xi, м |
xi/R |
sin γi |
cos γi |
cos β - cos γi |
yi = Uп + R (cos β - cos γi), мм |
0 |
0,00000 |
0,02060 |
0,99979 |
0 |
145,0 |
2 |
0,00601 |
0,02661 |
0,99965 |
0,00014 |
192,2 |
4 |
0,01202 |
0,03262 |
0,99947 |
0,00032 |
251,5 |
6 |
0,01803 |
0,03863 |
0,99925 |
0,00053 |
322,8 |
8 |
0,02484 |
0,04464 |
0,99900 |
0,00078 |
406,1 |
10 |
0,03005 |
0,05065 |
0,99872 |
0,00107 |
501,5 |
12 |
0,03605 |
0,05665 |
0,99839 |
0,00139 |
609,0 |
14 |
0,04206 |
0,06626 |
0,099803 |
0,00175 |
728,5 |
16 |
0,04807 |
0,06867 |
0,99764 |
0,00215 |
860,1 |
18 |
0,05408 |
0,07468 |
0,99721 |
0,00258 |
1003,8 |
20 |
0,06009 |
0,08069 |
0,99674 |
0,00305 |
1159,6 |
22 |
0,06610 |
0,08670 |
0,99623 |
0,00355 |
1327,6 |
29,576 |
0,06783 |
0,08843 |
0,99608 |
0,00371 |
1378,2 |
Проверка правильности проведения расчетов в таблице 2:
Δ
=
×100% = 0,005% <
5%
