Определение радиуса остряка и переводной кривой
По графикам зависимости скоростей движения по стрелочному переводу от его размеров определяем максимальную скорость движения на боковое направление и начальный радиус остряка. На графике значения К даны в метрах, следовательно К = 1,64 м. При помощи интерполяции определяем положение кривой К, находим пересечение с кривой βн, затем из точки пересечения проводим перпендикуляр до оси радиусов и определяем R0, а также перпендикуляр до оси скоростей и определяем V.

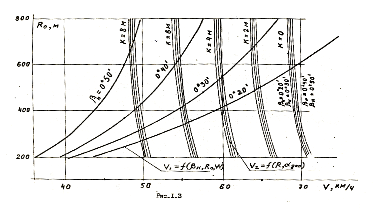

Рис. 3 Графики зависимости скоростей движения от размеров и углов стрелочного перевода марки 1/11
Принимаю при К = 1,64 м:
βн = 0°30
R0 = 660000 мм
V = 66 км/ч
-
Определение длины остряка
Остряк – часть стрелочного перевода, предназначенная для задания направления движения по одному из направлений. Остряк, прилегающий к рамному рельсу, является прямолинейным, с противоположной стороны – криволинейным. Остряки представляют собой отрезки рельсов, остроганные в одном конце для плотного прилегания к рамному рельсу.
Остряки
бывают:
Прямые
Криволинейные
Касательного типа Секущего типа
-постоянного радиуса -секущего типа прямолинейные
-с притупленным острием -постоянного радиуса
-переменного радиуса -двойного радиуса
Наибольшее распространение в РФ получили стрелки с криволинейными остряками секущего типа. Такие стрелки применяются с корневым креплением вкладышно-накладочного типа и креплением выполненным в виде гибкого остряка. Длина гибких остряков требуется больше, так как перевод стрелки осуществляется за счет изгиба части остряка.
Остряки также бывают:
-
Нормального профиля
-
Пониженные
-
Одной высоты с нормальным рельсом
Наиболее часто в настоящее время используются остряки специального профиля пониженной высоты. Такие остряки нуждаются в специальной выбрисовке по корню остряка.
Рис. 4 Схема взаимного расположения рабочих граней
На рисунке представлена схема взаимного расположения рабочих граней рамного рельса и криволинейного остряка. На схеме приняты следующие обозначения:
lpр - длина рамного рельса;
m1 - передний вылет рамного рельса;
m2 - задний вылет рамного рельса;
l'0 - проекция криволинейного остряка на рабочую грань рамного рельса (длина прямого остряка);
R0 - радиус остряка от расчетного сечения;
R - радиус переходной кривой;
b - расчетное сечение (35 мм, см. предыдущие расчёты);
Uп - расстояние от рабочей грани рамного рельса до рабочей грани остряка в его корне;
β - стрелочный угол;
βн - начальный угол остряка;
βв - угол в расчетом сечении;
l - длина остряка по дуге;
α1 и α2 - углы на дугах l1 и l2.
Так как расчетным сечением обычно задаются, то из последнего выражения находим угол в расчетном сечении:
l'0 = l1 + l2
α1 = βв - βн;
α2 = β - βв.
Определим стрелочный угол:
,
где R - радиус переводной кривой.
Длина остряка определяется как сумма длин дуг l1 и l2:
;
.
Длину остряка округляем в большую сторону и принимаем кратной 0,1 м за счет изменения длины l2, тогда:
.
Уточняем значения угла α2 и стрелочного угла β.
;
;
Un .
Величину проекции криволинейного остряка l'0 находим путем проецирования радиусов R0 и R на направление рабочей грани рамного рельса:
.
Значение радиуса R переводной кривой определим из формулы:
,
где Sо — ширина колеи в прямом участке пути;
начальный угол остряка;
начальный радиус остряка, определенный по графику на стр. 7
угол крестовины;
угол в расчетном сечении;
Угол в расчетном сечении определим из выражения:
,
Определим стрелочный угол
Определим на дуге :
Тогда длина дуги будет равна:
Определим на дуге :
Тогда длина дуги будет равна:
Таким образом длина остряка:
Уточним значения и :
Длина прямолинейного остряка должна быть больше ее проекции. l>
6300 мм > 6213 мм.
