Рубцова А.В. Руководство по изучению мохообразных

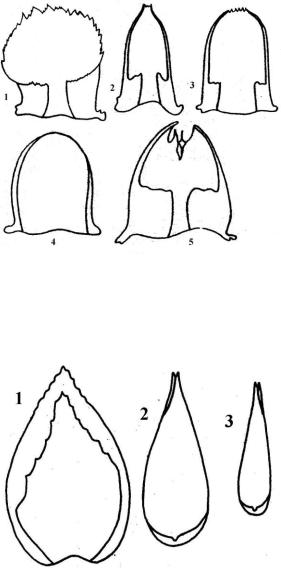

Рис. 6. Стеблевые листья сфагновых мхов (по: Дьяченко,

1988): 1 – лопаточковидный бахромчатый, 2 – треугольноязыковидный с вытянутой, усеченной и зубчатой верхушкой, 3 – языковидный бахромчатый, 4 – языковидный небахромчатый, 5

– широкотреугольноязыковидный с надрезом в середине верхушки.

Рис. 7. Веточные листья сфагновых мхов (по: Слука, 1971): 1

– яйцевидная, 2 – яйцевидно-ланцетная, 3 – узко-ланцетная.

80

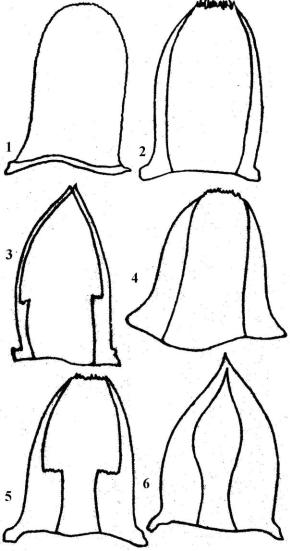

Рис. 8. Типы каймы стеблевых листьев сфагновых мхов (по:

Дьяченко, 1988): 1 – лист без боковой каймы, 2 – узко окаймленный лист, 3 – лист со слабо расширенной книзу каймой, 4 – кайма листа широкая от верхушки до основания, 5, 6 – листья с резко расширенной книзу каймой.

81

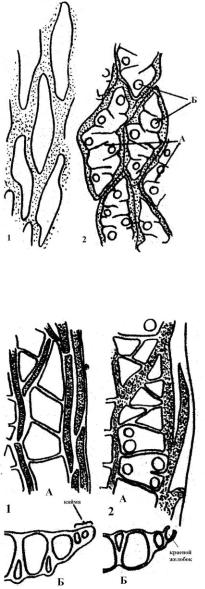

Рис. 9. Клеточная сеть стеблевых листьев сфагновых мхов

(по: Дьяченко, 1988): 1 – гиалиновые клетки без волокон и пор, 2

– гиалиновые клетки с волокнами (А) и порами (Б).

Рис. 10. Окаймленные (1) и неокаймленные (2) веточные ли-

стья (по: Дьяченко, 1988): А – внешний вид, Б – на поперечном срезе.

82

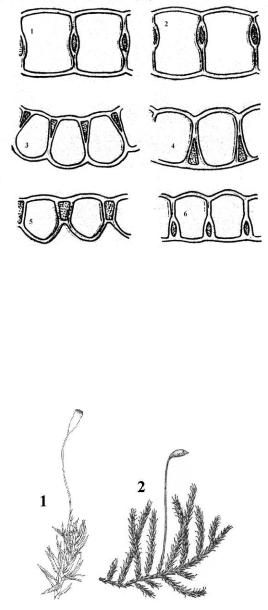

Рис. 11. Хлорофиллоносные клетки на поперечном срезе веточного листа (по: Дьяченко, 1988): 1 – эллиптические, замкнутые водоносными клетками, центрированные; 2 – эллиптические, замкнутые водоносными клетками, нецентрированные; 3

– треугольные, открытые на вентральную поверхность листа; 4 – треугольные, открытые на дорсальную поверхность листа; 5 – трапециевидные; 6 – фляжковидные.

ЗЕЛЕНЫЕ МХИ

Рис. 12. Внешний вид верхоплодного (1) и бокоплодного (2)

мха (по: Игнатов, Игнатова, 2003, 2004).

83

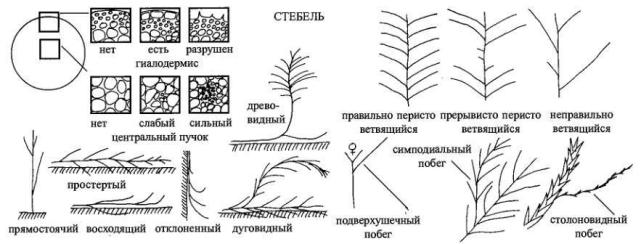

Рис. 13. Стебель мхов: ветвление, положение в пространстве и анатомическое строение (по:

Игнатов, Игнатова, 2003).

84

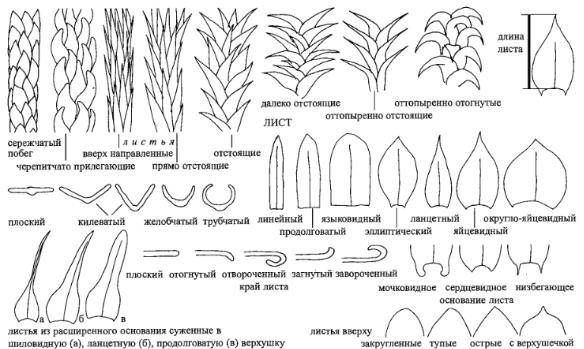

Рис. 14. Листья мхов: листорасположение, форма листовой пластинки, форма основания и верхушки листа (по: Игнатов, Игнатова, 2003).

85

Рис. 15. Анатомическое строение листьев мхов: поперечный разрез жилки листа, форма клеток листовой пластинки (по: Игнатов, Игнатова, 2003).

86

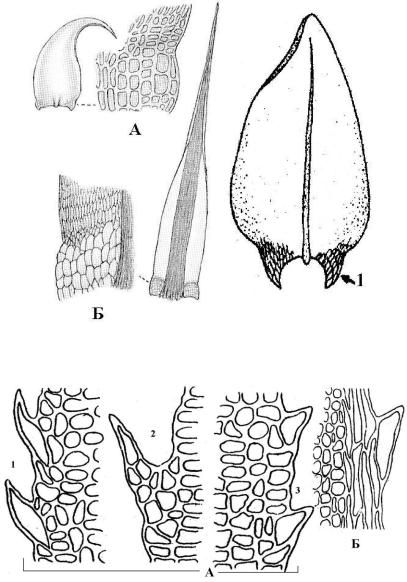

Рис. 16. Ушковая группа клеток (1): А – из толстостенных клеток, Б – из тонкостенных клеток (вздутая) (по: Дьяченко,

1988).

Рис. 17. Зубчатый (А) и окаймленный (Б) край листа: 1 – од-

ноклеточные острые зубцы, 2 – многоклеточные острые зубцы, 3

– одноклеточные притупленные зубцы (по: Дьяченко, 1988).

87

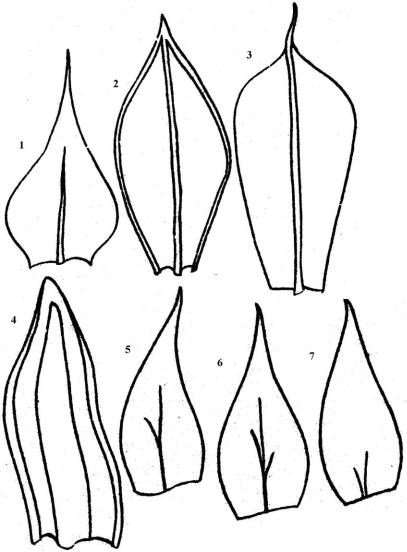

Рис. 18. Типы жилок (по: Дьяченко, 1988): 1, 2, 3, 4 – простая жилка различной длины и мощности; 5 – вильчатая жилка; 6 – жилка с боковыми ответвлениями; 7 – двойная жилка.

88
