Тема 4. Оборонний бій механізованих підрозділів
Заняття 5(ІЗ). Інженерні
загородження та їх обладнання
1-е навчальне питання:
2-е навчальне питання:
Протитанкові загородження Протипіхотні загородження
Мета заняття
Вивчити класифікацію загороджень та
характеристику і основних протитанкових та протипіхотних мін .
БОЙОВИЙ СТАТУТ Сухопутних військ ч ІІ трактує:
Інженерні загородження влаштовуються в усіх видах бою з метою завдання втрат противнику, затримки його просування та сковування його маневру, примушення до руху в невигідному для нього напрямку.

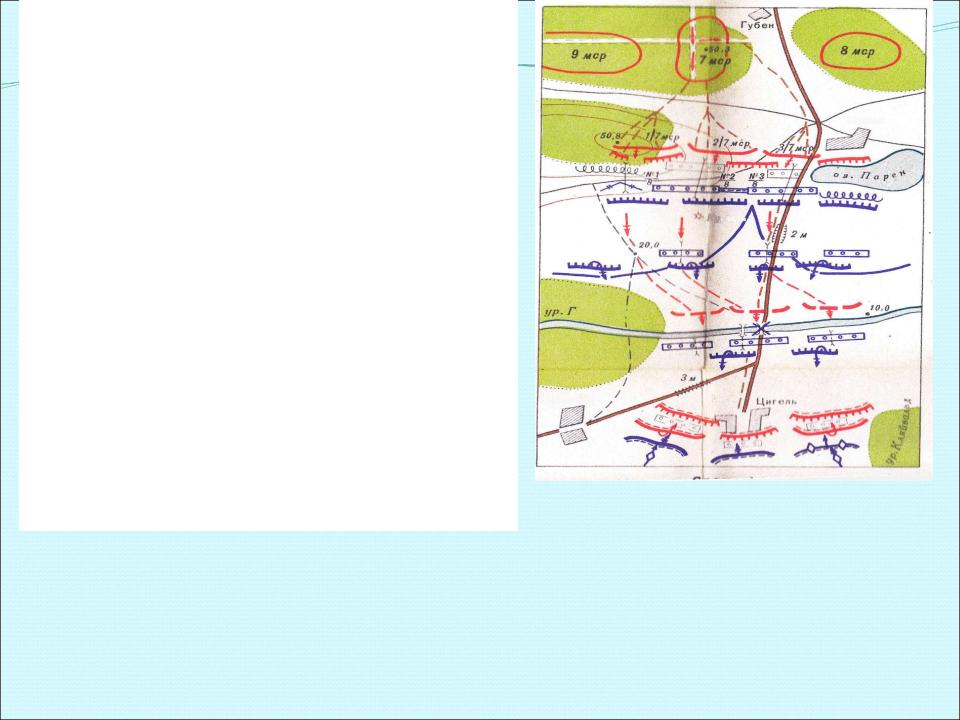

Загородженнями прикриваються, як правило, опорні пункти, стики та проміжки між підрозділами та їх відкриті фланги.
Для цього встановлюються протитанкові і протипіхотні мінні поля, групи мін та окремі міни, протитанкові рови, підготовляються до зруйнування об’єкти, влаштовуються дротяні огорожі та сітки, рогатки й інші невибухові загородження.
Інженерні загородження влаштовуються підрозділами батальйону (роти) і доданими підрозділами інженерних військ
Вході ВВВ інженерними війсками було встановлено до 70 млн. мін, на яких підірвалось близько 10 тисяч танків і 100 тис живої сили
противника
Інженерні
загородження
це влаштовані на місцевості:
1. Мінно-вибухові загородження 2. Штучні
перешкоди
3. Руйнування
споруд і об’єктів
По характеру впливу
на противника:
Мінно-вибухові
(МВЗ)
Невибухові
Водяні
Єлектризовані
Комбіновані
Мета обладнання загороджень :
завдання втрат противнику у
живій силі та техніці
затримки його просування
примушення до руху в невигідному для нього напрямку
По призначенню:
- протитанкові
- протипіхотні - протидесантні
- протитранспортні
- річні (на водних
перешкодах)
Протитанкові загородження
протитанкові міни, фугаси і мінні поля
невибухові загородження (штучні перешкоди на місцевості): (рови,
надовби, їжаки, завали, барикади)
зруйновані дільниці доріг, мостів і шляхопроводів
Протипіхотні загородження
протипіхотні міни, мінні поля, міни-пастки
дротяні та електризовані загородження,міновані і
звичайні завали
Протитранспортні загородження
Призначені для руйнування важливих об’єктів
протитранспортні (залізничні, автодорожні, аеродромні) і об'єктні міни
зруйновані і міновані: дільниці доріг, мостів, шляхопроводів, тунелів
на автомобільних шляхах, залізницях і аеродромах
Протидесантні загородження
створюються в місцях можливої висадки десанту на узбережжі моря
протидесантні, протитанкові і протипіхотні мінибетонні і металеві їжаки і надовби, в прибережній смузі моря на
глибинах до 5 м.
Загородження річні (на водних перешкодах)
якірні, річкові і протидесантні протитанкові і протипіхотні міни
невибухові загородження у воді і на березі в місцях можливого форсування водних перешкод противником
|
гільза |
Капсуль-запалювач |
КД №8А |
КВ-11 |
|
сітка |
|
|
|
|
|
|
чашечка |
|
|
|
Капсульні суміші – |
|
|
гримуча ртуть, |
50м |
Тенерес |
бертолетова соль |
|
||
м |
0,1 г |
|
|
азид свинцю |
|
|
0,2 г |
Запал МД-2: |
|
тэн (або |
1 –капсуль-запалювач КЗП |
|
тетрил, |
КВ-11; |
|
гексоген) |
2 – втулка; |
|
1,02 г |
3 – КД № 8А. |

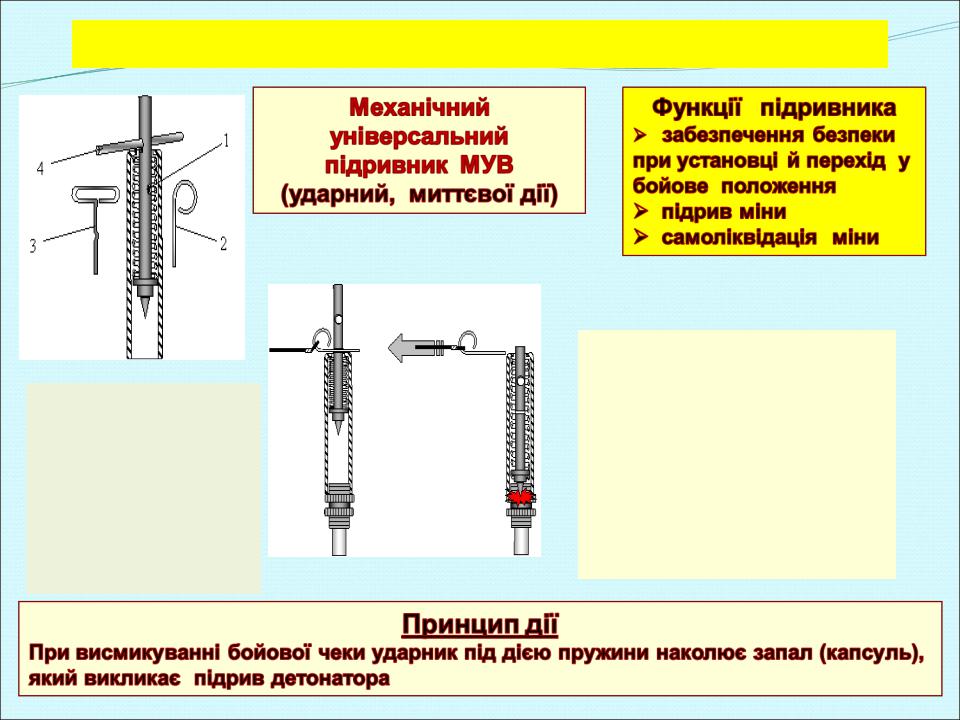

Підривник призначений для підривання детонатора
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мінний підривник МУВ |
|
|
|
|
|
|
- Датчик цілі |
|
|
|||||
|
склад |
|
|
|
|
натяжний |
|
- корпус |
|
|
|
|
- Механізм взведення |
|
|
|
|
|
забезпечує безпеку при |
|
|
- ударник |
|
|
|
|
|
|
|
|
|
|
установці |
|
|
- пружина |
|
|
|
|
- Спусковий механізм |
|
- бойова чека |
|
|
|
|
бойова чека |
|
(у вигляді літери |
|
|
|
|
- Виконавчий механізм |
|
|
|
|
|
ударник і бойова пружина |
|
|
Р або Т) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Інженерні міни призначені для нанесення ураження живій силі і техніці вибуховою хвилею та осколками і являють собою заряди ВР, конструктивно поєднані із детонаторами і підривниками
Протитанкові міни:
Протигусеничні – для
поразки й ушкодження ходової частини техніки
Протиднищеві - для
поразки й ушкодження ходової частини, трансмісії й екіпажу
Протибортові – для поразки техніки й екіпажу вогнем у борт
Протитанкові міни призначені для мінування місцевості з метою
знищення чи затримання танків і другої бойової техніки противника

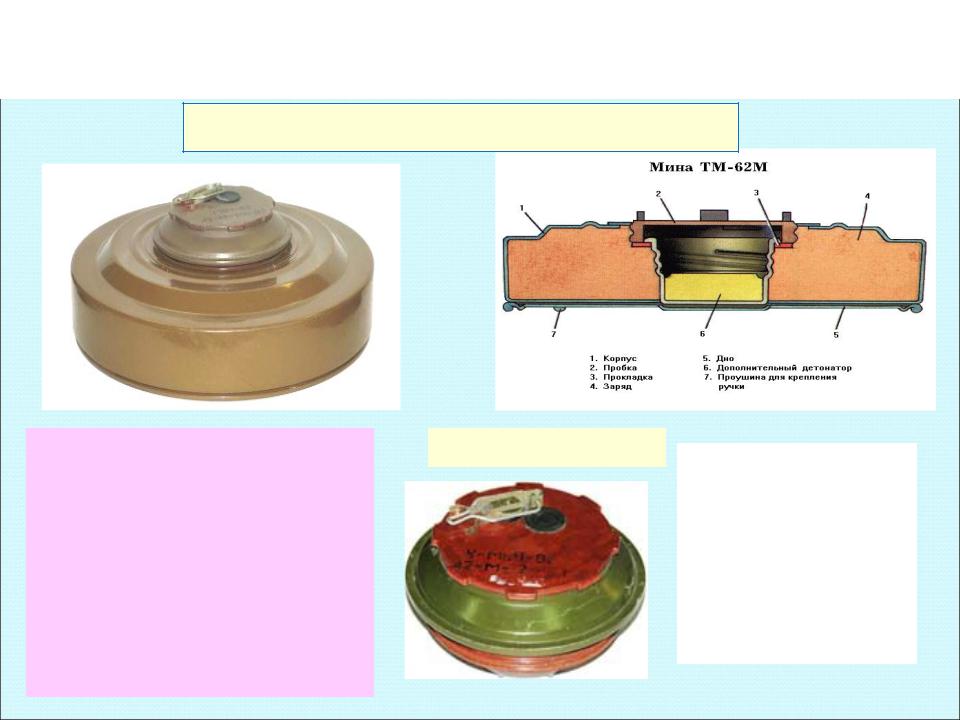

Протигусенічна міна ТМ-62М
|
ТИП – протитанкова, |
Підривник МВЧ-62 |
|
|
|
Устрій міни |
|||
|
протигусенічна |
|
||
Вага міни |
10 кг |
|
Корпус |
|
Вага ВР |
7,5 кг |
|
Заряд ВР (литий |
|
Підривник |
МВЧ-62 |
|
тротил) |
|
Зусилля |
|
|
Додатковий |
|
|
спрацювання 150-500 кг |
|
детонатор |
|
o |
Діаметр |
320 мм |
|
(пресований тротил) |
o |
Висота |
128 мм |
|
Підривник МВЧ-62 |
Матеріал корпусу метал
