Санкт-Петербургский политехнический университет Петра Великого

Институт Энергетики

Отчет о лабораторной работе № 6

«Исследование оптических характеристик жидких диэлектриков»

Выполнили студенты

гр.

Принял:

Санкт-Петербург

2019

Оглавление

1. Цель работы: получить начальные представления о роли жидких диэлектриков в высоковольтной изоляции силовых электротехнических устройств; о характере диэлектрических потерь в электроизоляционных жидкостях и факторах, влияющих на данный показатель; о старении жидких сред в процессе эксплуатации и корреляции между диэлектрическими и оптическими характеристиками технических масел.

2. Схема установки:

Рис. 1. Фото микроколориметра МКМФ-1

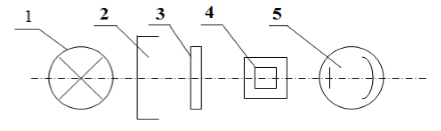

Рис. 2. Принципиальная схема оптической системы микроколориметра МКМФ-1

Рис. 3. Схема процесса экстинкции

3. Экстинкция – ослабление пучка излучения за счет его поглощения и рассеяния средой. Свет, проходящий сквозь кювету с жидкостью, будет активнее рассеиваться на механических частицах (в частности, частицах шлама и волокнах целлюлозы в случае их появления), следовательно, жидкость в большей степени поглотит электромагнитное излучение. Таким образом, поток света, выходящий из жидкой среды, уменьшится.

Рис. 4. Микрофотографии в процессе старения масла марки ГК

4. Экспериментальные данные:

Трансформаторное масло

Кос 425, %

Кос 458, %

Кос 610, %

1

Глицерин (эталон)

100

100

100

2

ГК 50ч

27

67,5

99

3

ГК 100ч

18,5

52,5

98

4

ГК 300ч

7,5

38

96

5

ГК 400ч

7

31

97

6

ГК 600ч

6

24,5

92

7

Верхняя часть масла из емкости с образцом №6 после осаждения шлама

5

44

100

Таблица 1. Определение коэффициента относительного светопропускания жидких диэлектриков

5. Графики:

Рис. 5. График зависимости Кос 425 от времени старения масла марки ГК

Рис. 6. График зависимости Кос 458 от времени старения масла марки ГК

Рис. 7. График зависимости Кос 610 от времени старения масла марки ГК

Рис. 8. График зависимости Кос масла марки ГК после 50 часов старения от длины волны

Рис. 8. График зависимости Кос масла марки ГК после 600 часов старения от длины волны

6. Вывод: из полученных данных видно, что чем дольше используется жидкость в БПИ, тем Кос меньше, т.к. в процессе работы в жидком диэлектрике образуется шлам, поглощающий часть волн, что значительно влияет на коэффициент относительного светопропускания. Значения Кос зависят и от длины волны света, проходящей через образец. В данном экспериментально проводилось измерения с тремя значениями λ: 425нм, 458нм и 610нм, и была получена зависимость что, чем больше λ, тем больше коэффициент относительного светопропускания. Также при осаждении шлама Кос становится больше, так как весь шлам находится на дне, и он не препятствует пропусканию света.
