Санкт-Петербургский политехнический университет Петра Великого

Институт Энергетики

Отчет о лабораторной работе № 4

«Исследование электропроводности диэлектриков»

Выполнили студенты

гр. 3231302/90007:

Принял:

Санкт-Петербург

2019

1. Цель работы: ознакомление студентов с основными представлениями о прохождении электрического тока через диэлектрик, с методикой измерения удельных объемного ρ_V и поверхностного ρ_S сопротивлений, анализ факторов, влияющих на величину электропроводности электроизоляционных материалов.

2. Схема установки:

Рис. 1. Схема подключения образца при определении удельного объемного сопротивления.

Рис. 2. Схема подключения образца при определении удельного поверхностного сопротивления.

Рис. 3. Размещение трех измерительных электродов на образце:

1 – центральный измерительный электрод; 2 – охранное кольцо; 3 – нижний электрод.

3. Расчётные формулы:

Удельное поверхностное сопротивление определяется по формуле:

Где поверхностное сопротивление [Ом]; внутренний диаметр кольцевого электрода [м]; диаметр верхнего электрода [м].

Удельное объёмное сопротивление определяется по формуле:

Где объёмное сопротивление [Ом]; площадь электрода [м]; толщина электрода [м].

4. Экспериментальные и расчётные данные, примеры расчётов:

Таблица 1. Экспериментальные и расчётные данные образцов.

Таблица 2. Экспериментальные данные сухого образца №1 в зависимости от температуры.

T, °C
22	1304	3812	15755	389212	7,173	8,246
35	1581	4972	19102	507650	7,366	8,512
50	1315	3324	15888	339386	7,182	8,109
71	823	2507	9944	255969	6,713	7,827
90	481	1768	5812	180516	6,176	7,478

Примеры расчётов для сухого образца №1:

5. Графики:

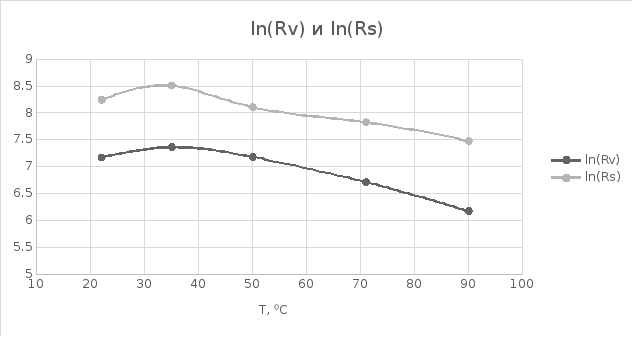

Рис. 4. Графики зависимостей ln(Rv) и ln(Rs) от температуры T.

6. Вывод: на основе полученных данных можно сделать вывод, что электропроводность зависит от количества влаги, содержащейся в материале и на его поверхности. У увлажнённых образцов сопротивление меньше, чем у сухих. Также мы выяснили зависимость сопротивления диэлектрика от температуры. Чем больше температура, тем меньше его объёмное и поверхностное сопротивление.
