Карбид кальция транспортируется в вагонетках 1, передвигающихся по монорельсу 2, и ссыпается в бункер генератора 6 «мокрого» типа. Известковое молоко поступает в отстойник 5 непрерывного действия со скребковой мешалкой, которая перемещает отстоявшийся ил к центральному спускному штуцеру. Известковый ил перекачивается затем специальным насосом в отстойные ямы. Осветленный раствор гидроксида кальция в воде из отстойника 5 через холодильник 4 возвращают в напорный бак 3, где к нему добавляют некоторое количество свежей воды для компенсации ее потерь. Из напорного бака вода поступает в генератор 6. Образовавшийся в генераторе ацетилен, охлаждается в холодильнике 7, отделяется от конденсата и проходит насадочный скруббер 8, орошаемый раствором серной кислоты. В нем ацетилен освобождается от остатков аммиака, часть которого уже растворилась в воде из генераторов и в конденсате из холодильника 7. Затем газ направляется в скруббер 9, орошаемый водным раствором гипохлорита натрия, и в заключение — в щелочной скруббер 10 для очистки от следов хлора, захваченного в гипохлоритной колонне.
Для всех поглотительных растворов осуществляется циркуляция центробежными насосами; часть отработанного раствора периодически выводят из системы и заменяют свежим. Очищенный ацетилен собирается в «мокром» газгольдере 11, откуда транспортируется потребителю компрессором 13 (или газодувкой) проходя предохранительный гидравлический затвор или огнепреградитель 12. При получении ацетилена в генераторах «сухого» типа отпадает надобность в отстойнике 5 и холодильнике 4, но схема очистки остается прежней.

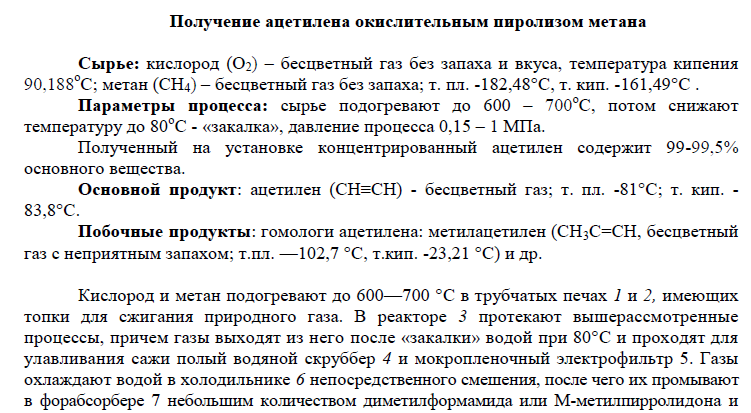

17.
18
1 — турбокомпрессор; 2, 3, 10—теплообменники; 4—котел-утилизатор; 5 — паросборники; 6 — конвертор; 7 —скруббер; 8 — холодильник; 9 — абсорбер; 11 — десорбер; 12 — дроссельный вентиль; 13 — кипятильник.
Исходный метан сжимают турбокомпрессором 1 до 2— 3 МПа и смешивают с необходимым количеством водяного пара и СО2 . Смесь подогревают в теплообменнике 2 до 400°С частично охлажденным конвертированным газом и подают в смеситель конвертора 6, куда поступает предварительно приготовленная смесь кислорода с равным объемом водяного пара. Конвертор охлаждается кипящим в рубашке конденсатом; при этом генерируется пар давлением 2—3 МПа, который отделяют в паросборнике 5. Тепло горячего конвертированного газа, выходящего из конвертора при 800—900 °С, используют в котле-утилизаторе 4 для получения пара высокого давления, направляемого затем в линию пара соответствующего давления или используемого для привода турбокомпрессора. Тепло частично охлажденного газа утилизируют для предварительного подогревания смеси в теплообменнике 2 и в теплообменнике 3 для нагревания водного конденсата, питающего котел-утилизатор. Окончательное охлаждение газа осуществляют в скруббере 7 водой, циркулирующей через холодильник 8. Полученный на этой стадии синтез-газ очищают от СО2 , для чего применяют абсорбцию водой под давлением, хемосорбцию водным раствором моноэтаноламина или карбоната калия. При нагревании и снижении давления происходят обратные превращения и выделяется СО2, а раствор регенерируется. Конвертированный газ поступает в абсорбер 9, где поглощается диоксид углерода, а очищенный газ направляют затем потребителю. Насыщенный абсорбент подогревается в теплообменнике 10 горячим регенерированным раствором и поступает в десорбер 11, с низа которого абсорбент направляют через теплообменник 10 вновь на поглощение СО2 в абсорбер 9. Диоксид углерода с верха десорбера 11 компримируют до соответствующего давления и возвращают на конверсию, смешивая перед теплообменником 2 с природным газом и водяным паром.
7
11
11.
Свежий бензол вместе с бензолом, возвращенным со стадии разделения, поступает в колонну 3, предназначенную для осушки бензола азеотропной ректификацией. Низкокипящая азеотропная смесь бензола с водой конденсируется в конденсаторе 4 и разделяется в сепараторе 5 на два слоя. Воду с растворенным в ней бензолом отводят, а бензольный слой стекает на верхнюю тарелку колонны 3, создавая орошение. Осушенный бензол из куба колонны 3 в теплообменнике 2 подогревает бензол, идущий на осушку, и попадает в сборник 8, откуда насосом непрерывно закачивается в алкилатор 9.
Каталитический комплекс готовят в аппарате с мешалкой и рубашкой для обогрева паром. Приготовленный комплекс периодически вводят в алкилатор. Реакция проводится в непрерывно действующей колонне-алкилаторе 9 с горячим сепаратором 12 для отделения каталитического комплекса и обратным конденсатором 10 для возвращения испарившегося бензола и отвода тепла. Олефин поступает в низ колонны, предварительно проходя расходомер. Бензол из емкости 8 поступает в низ алкилатора, как и конденсат из конденсатора 10.
Газы, отходящие после конденсатора 10, содержат значительное количество легколетучего бензола. Для улавливания бензола эти газы направляют в абсорбер 13, который орошается полиалкилбензолами. Собирающийся в нижней части абсорбера раствор поступает в реакционный аппарат 9 для переалкилирования. Газы после абсорбера 13 промывают водой в скруббере 14 для удаления HCl и выводят. Углеводородный слой, отбираемый после сепаратора 12, проходит водяной холодильник 15 и дополнительно отстаивается в холодном сепараторе 16, откуда каталитический комплекс периодически возвращают в алкилатор. Алкилат направляют после этого на очистку. С этой целью смесь промывают в системе противоточных колонн 17 и 18 вначале водой, а затем водной щелочью. Нейтрализованная смесь углеводородов (алкилат) поступает на ректификацию.
