7 Печи типа цс1 и цс΄1
Печи – цилиндрические с вертикальным расположением труб змеевика в одной камере радиации, свободного вертикально-факельного сжигания комбинированного топлива.
Комбинированные горелки типов ГГМ и ГП расположены в поду печи. На стенах камеры радиации установлены однорядные или двухрядные настенные трубные экраны.
Печь типа цс΄1 отличается от печи типа цс1 тем, что горелка установлена не в центре, а смещена в сторону входа продукта.
В печи ЦС1 все трубы получают одинаковое количество тепла, поэтому только одна труба работает с допускаемым теплонапряжением, остальные трубы не догружены.
В печи типа ЦС΄1 эпюра подведенных тепловых потоков у входных труб больше, чем у выходных, поэтому степень эффективности распределения тепла по трубам больше, чем в печи ЦС1.
Отвод газов сгорания – через дымовую трубу, установленную на печи, и газосборник.
Предусмотрено два исполнения этих печей: радиантное (без камеры конвекции) и радиантно-конвективное (с камерой конвекции). В радиантных печах к шифру добавляется буква Р.
Общий вид печей и план расположения фундаментных болтов приведены на рисунках Б2.10 - Б2.12, а техническая характеристика и характерные размеры расположения отверстий под фундаментные болты – в таблицах Б2.7 и Б2.8.
1 – дымовая труба; 2 – футеровка; 1 - дымовая труба; 2 – камера
3 – корпус; 4 – змеевик; 5 и 6 – смотровое конвекции; 3 и 4 – корпус; 5 – фу-
и выхлопное окна; 7 – люк-лаз теровка; 6 – радиантный змеевик;
Рисунок Б2.10 – Трубчатая печь типа ЦС1 7 – конвективный змеевик;
(вариант 1) 8 – люк-лаз
Рисунок Б2.11 – Трубчатая печь
типа ЦС1 (вариант2)
Таблица П2. 7 – Техническая характеристика печей
|
Показатель |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
Радиантные трубы: поверхность нагрева, м2 рабочая длина, м
Теплопроизводительность (при среднедопускаемом теплонапря- жении радиантных труб 34,8 кВт/м2) (30 Мкал/м2·ч), МВт (Гкал/ч)
|
16 3
0,74 (0,64)
|
31 4
1,44 (1,24)
|
31 4
1,41 (1,24)
|
68 6
3,15 (2,72)
|
68 6
3,15 (2,72)
|
80 7
3,71 (3,2)
|
Продолжение таблицы Б2.7
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Внутренний диаметр корпуса D,м:
Габаритные размеры (с площадками для обслуживания), м: длина L ширина высота
Масса, т: металла печи (без змеевика) футеровки |
1,8
4 4 30,4
7 21,4 |
2,1
4,4 4,4 31,7
7,5 25 |
2,1
4,4 4,4 21,9
7,3 20,7 |
2,8
5 5 28
10 40,7 |
2,8
5 5 28
10,8 19,4 |
2,8
5 5 26
11,5 23,16 |
|
Показатель |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
|
Радиантные трубы: поверхность нагрева, м2 рабочая длина, м
Теплопроизводительность (при среднедопускаемом теплонапря- жении радиантных труб 34,8 кВт/м2) (30 Мкал/м2·ч), МВт (Гкал/ч)
Внутренний диаметр корпуса D,м:
Габаритные размеры (с площадками для обслуживания), м: длина L ширина высота
Масса, т: металла печи (без змеевика) футеровки |
106 7
4,92 (4,24)
3,6
4 4 30,4
16,2 46,7 |
125 8
5,8 (5)
3,6
4,4 4,4 31,7
20,7 50,67 |
156 10
7,24 (6,24)
3,6
4,4 4,4 21,9
23,2 61,4 |
213 9
9,9 (8,52)
5
5 5 28
44 88,2 |
280 12
12,99 (11,2)
5
5 5 28
48 106,2 |
345 15
16 (13,8)
5,5
5 5 26
55,2 128,3 |

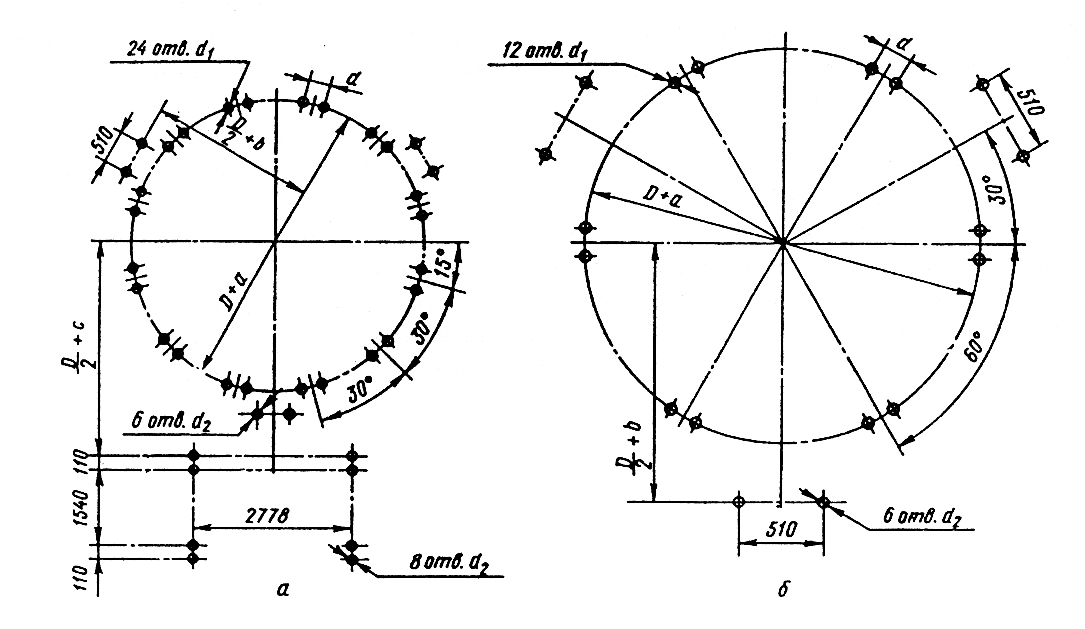

Рисунок
Б2.12 – План расположения отверстий под
фундаментные болты трубчатых печей
типа ЦС1: а – для печей
;
и
;
б – для всех остальных размеров
Таблица Б2.8 – Характерные размеры расположения отверстий под фундаментные болты
|
Размеры, мм |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
|
d1 |
23 |
23 |
23 |
23 |
23 |
23 |
|
d2 |
15 |
15 |
15 |
15 |
15 |
15 |
|
a |
172 |
172 |
172 |
210 |
210 |
210 |
|
b |
110 |
161 |
161 |
161 |
161 |
161 |
|
c |
- |
- |
- |
- |
- |
- |
|
d |
60 |
60 |
60 |
80 |
80 |
80 |
|
Размеры, мм |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
ЦС1 |
|
d1 |
35 |
35 |
40 |
40 |
40 |
40 |
|
d2 |
15 |
15 |
15 |
15 |
15 |
15 |
|
a |
252 |
252 |
252 |
252 |
252 |
252 |
|
b |
160 |
160 |
160 |
550 |
550 |
550 |
|
c |
- |
- |
- |
1352 |
1352 |
1352 |
|
d |
80 |
80 |
80 |
180 |
180 |
180 |
