36 Осушка газов твердыми поглотителями. Схема адсорбционной осушки.

Когда необходимо снизить содержание паров  воды в газе до 0,01г/м³ и ниже, используют твердые сорбенты(поглотители).

Силикагель (наиболее распространенный осушитель), алюмогель, активированный боксит (флорид) и молекулярные сита.

Сущность адсорбции заключается в том, что на поверхности сорбента конденсируются молекулы воды или других веществ.

Преимущества метода:

0.Более высокая степень осушки.

1.Низкая точка росы. осушенного газа (до -65⁰С).

2.Простота регенерации поглотителя.

3.Компактность, простота и низкая стоимость установки.

4.Практически отсутствуют неполадки связ с коррозий,пенообразованием.

5.Дешевая очистка небольших кол-в газа.

Минусы: 1) высок капит вложения, 2)высокое гидравл сопротивление,3)возможность отравление и мех разруш 4)сравнительно большой расход тепла.

Полн цикл осушки: 17-28ч. Адсорбция 12-20ч. Регенерация адсорбента 4-6ч. Охлаждение адсорбента 1-2ч.

ОПИСАНИЕ СХЕМЫ: Газ после сепаратора 1 где происходит его очистка от механических примесей, капельной влаги и жидких углеводородов, поступает в адсорбер с регенерированным осушителем. Адсорбент поглощает влагу, содержащуюся в газе, после чего очищенный газ из адсорбера направляется в магистральный газопровод. Часть сырого отсепарированного газа подается в подогреватель, а затем в адсорбер с увлажненным осушителем для регенерации. Горячий газ после регенерации осушителя охлаждают и направляют в сепаратор для отделения влаги, удаленной из осушителя и выделившейся при охлаждении газа. После отделения влаги газ сливается с основным потоком сырого газа и направляется на осушку. После регенерации охлаждение адсорбента проводят холодным осушенным газом. (При осушке температура вход выше, когда температура вход=темпер выхода,то регенерация закончена).

Рис. 3.10. Технологическая схема осушки газа твердыми поглотителями:1 - сепаратор; 2 и 7 - слив воды; 3 - подогреватель; 4 и 5 - адсорберы; 6 - сепаратор; 8 - теплообменник; I - влажный газ; II - осушенный газ; III - обводная линия

Адсорбционная установка имеет два или более адсорберов. Основное отличие адсорбционных установок от абсорбционных заключается в том, что Процесс насыщения сорбента и его регенерация осуществляются циклически в одном и том же аппарате. После заданного насыщения влагой адсорбента в первом адсорбере, поток влажного газа переключается на второй адсорбер, поток влажного газа переключается на второй адсорбер, адсорбент которого к этому времени осушен и охлажден до заданной температуры.Первый адсорбер в свою очередь ставиться под регенерацию с последующим охлаждением.Так циклично работают все адсорбционные установки.

Продолжительность циклов насыщения, регенерации и охлаждения адсорбента определяют временем, необходимым для его регенерации, которая может длиться 4-8 часов, цикл насыщения продолжается 10-20 часов, цикл охлаждения применяется не всегда т.к. адсорбент сравнительно быстро охлаждается газом, поступающим на осушку.

Установки адсорбционной осушки имеют 2-4 адсорбера. Полный цикл процесса осушки твердыми поглотителями состоит из трех последовательных стадий: адсорбции продолжительностью 12-20 ч; регенерации адсорбента в течение 4-6 ч и охлаждения адсорбента в течение 1-2 ч.

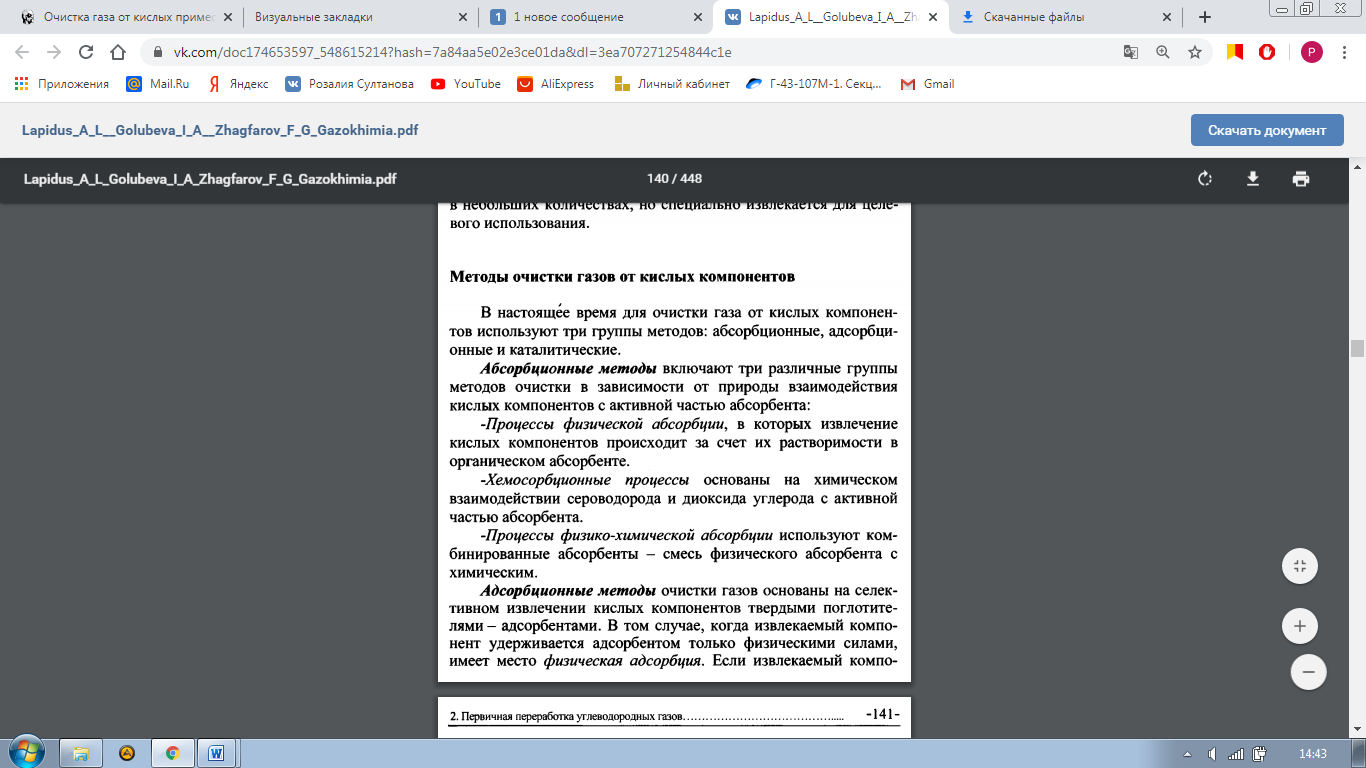

37) Очистка газов от кислых примесей. Схема очистки алкоаминами

1.Физическая. Извлечение кислых компонентов за счет из растовримости в орган-м абсорбенте

2. Хемособрционная. Хим взаимод-е СO2 и Н2S с актив частью абсорбента

3. Физико-химическая. Комбинированые абсорбенты

Допл-но:

Описание схемы

МЭА(дешевый,высокая погл способность,меньше затрат на регенерацию,устойчивость).

-Токсичный,неустойчив к др серосодерж соед, более летуч.

ДЭА (+ устойчивость к ядам, тк более тяж меньше испаряется,низкие потери при истирании_

- не эффективное удаление меркаптанов.

Поташ(горяч. Карбонат калия) высокая поглатительная способность СО2,низкие экспл расходы и стоимость адсорбента)-неэффективность поглащ Н2S
