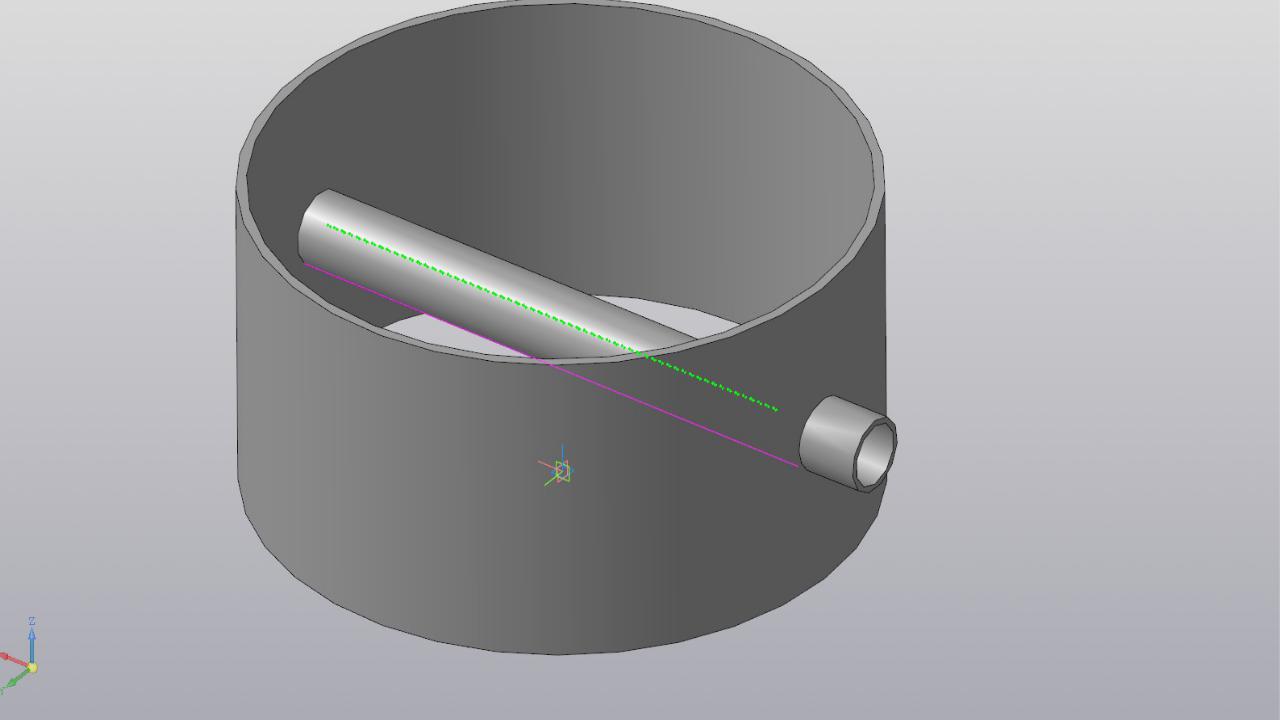

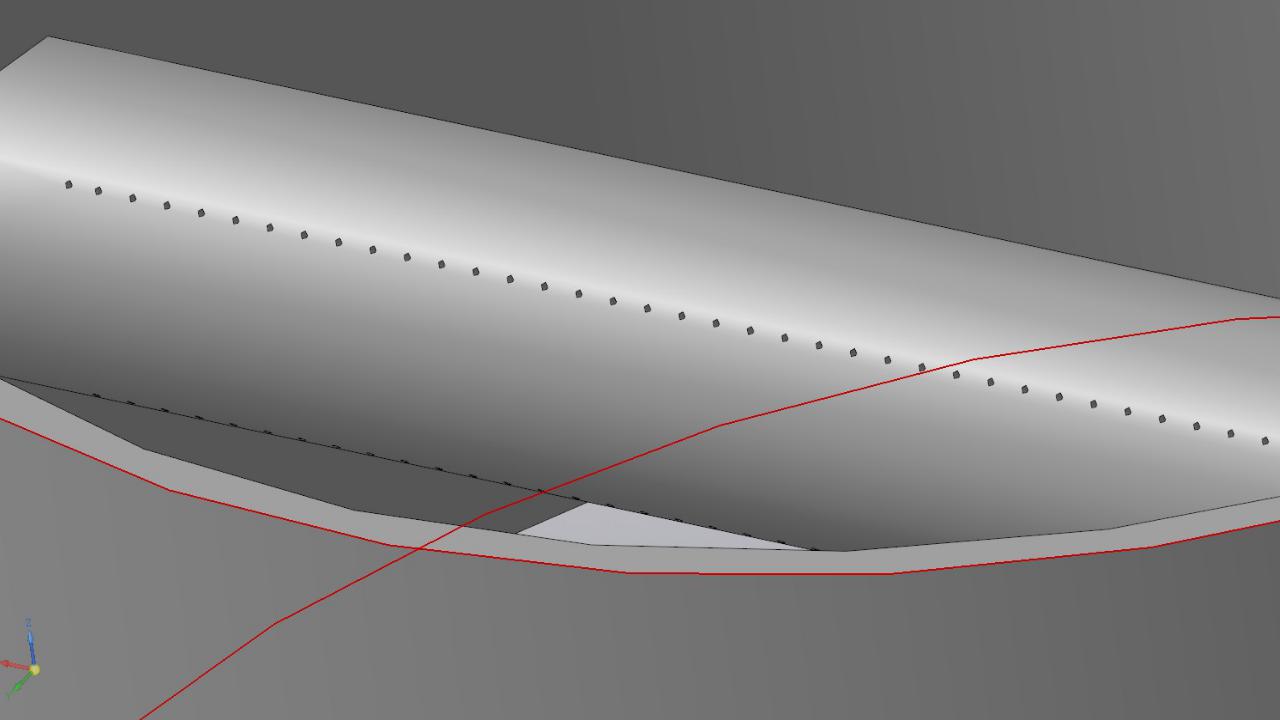

УЗЕЛ ВВОДА СЫРЬЯ
•1- Перегородки, формирующие направление потока
•2- Перфорированная труба ввода сырья
•3- Перегородки для стабилизации трубного пучка
СРЕДНЯЯ
ЧАСТЬ
РЕАКТОРА
•Зелёный – сырьёвой поток
•Оранжевый – поток кислоты

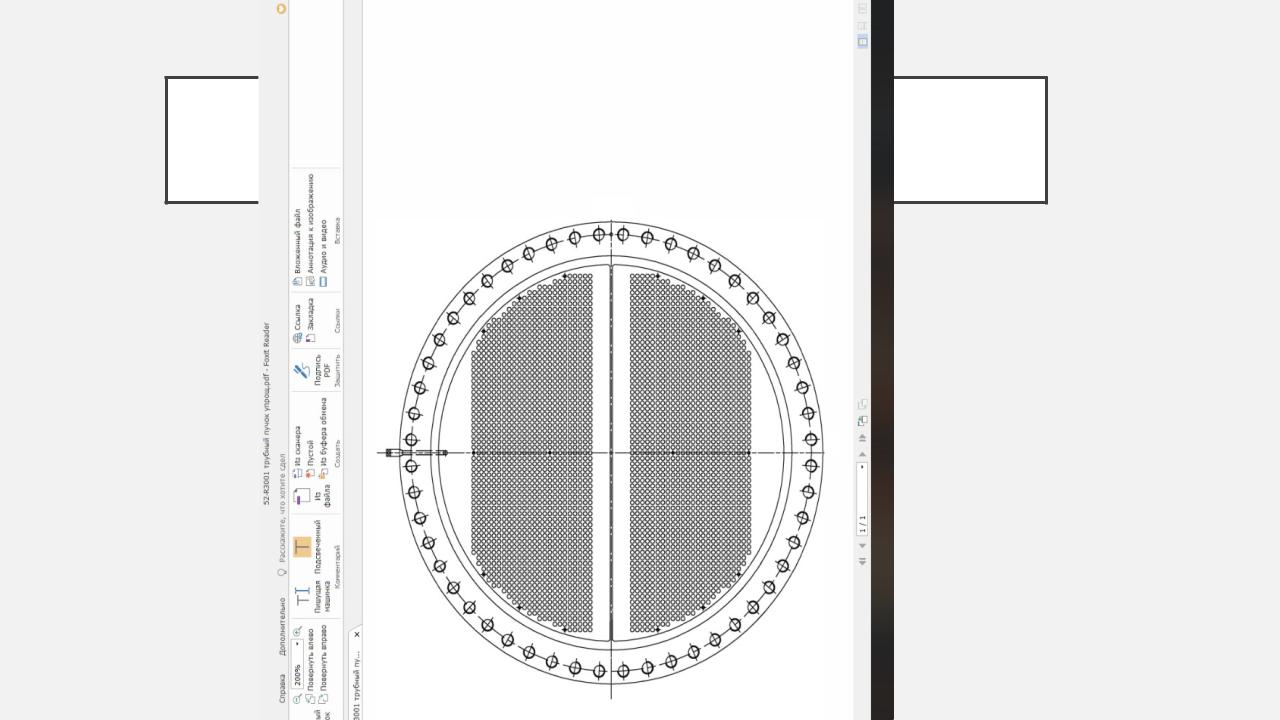

УЗЛЫ ВВОДА ВОДЫ И ВЫВОДА АЛКИЛАТА
•1- Кронштейны
•2- Подъёмная цапфа
•3- Продувное отверстие газа
•4- Трубная биметаллическая решётка
•5- Штуцер ввода воды
•6- Штуцер вывода воды
•7- Разделительная перегородка
•8- Подъёмные проушины
•9- Глухие отверстия
•10- Штуцер вывода алкилата
•11- Плоская крышка
