РЕАКТОРЫ АЛКИЛИРОВАНИЯ ИЗОБУТАНА БУТИЛЕНАМИ

С.А. Савельев Д.М. Сиденёв БТПп-16-01

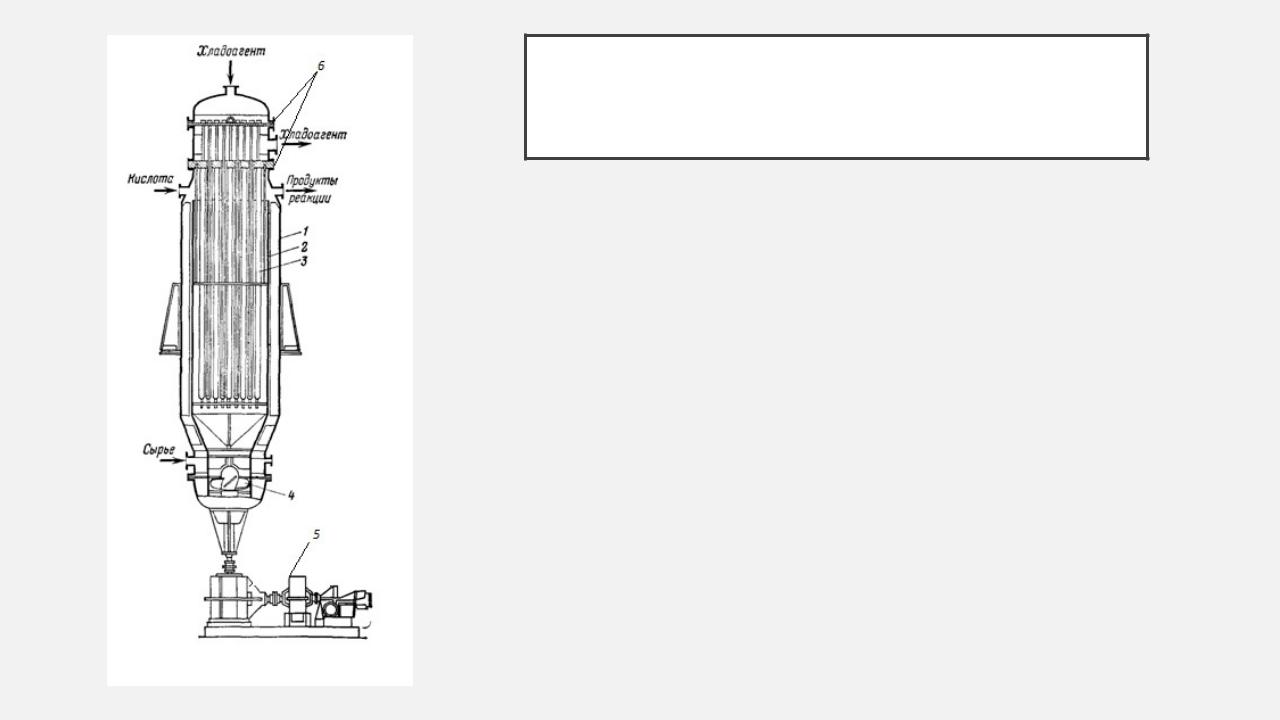

ВЕРТИКАЛЬНЫЕ КОНТАКТОРЫ

•Сырьё: ББФ и изобутан

•Катализатор: Серная кислота концентрированная

•Концентрация кислоты: 88- 98%

•Хладагент: аммиак или пропан

•Продукт: алкилат (i-C8)

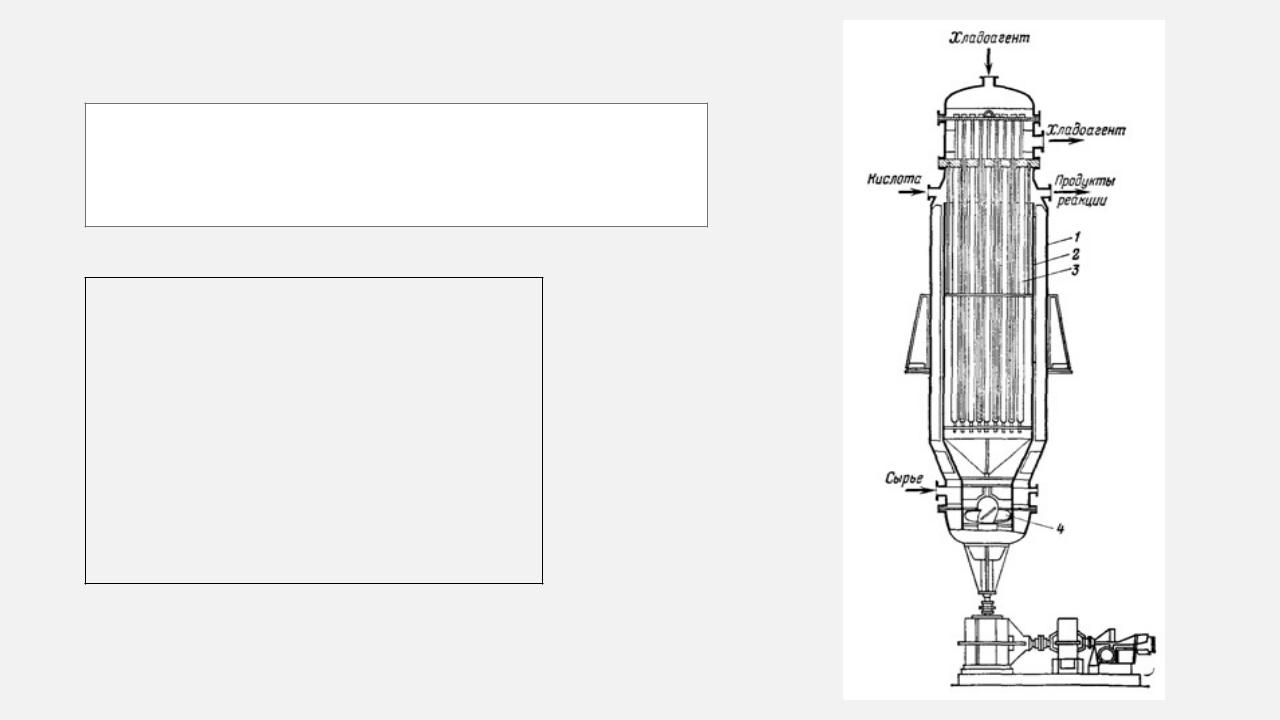

ОСНОВНЫЕ ЭЛЕМЕНТЫ РЕАКТОРА

•1 – корпус;

•2 – цилиндрическая труба;

•3 – трубчатый пучок (свечи Фильда);

•4 – пропеллерный насос;

•5 – электродвигатель с приводом;

•6 – распределительные решетки.

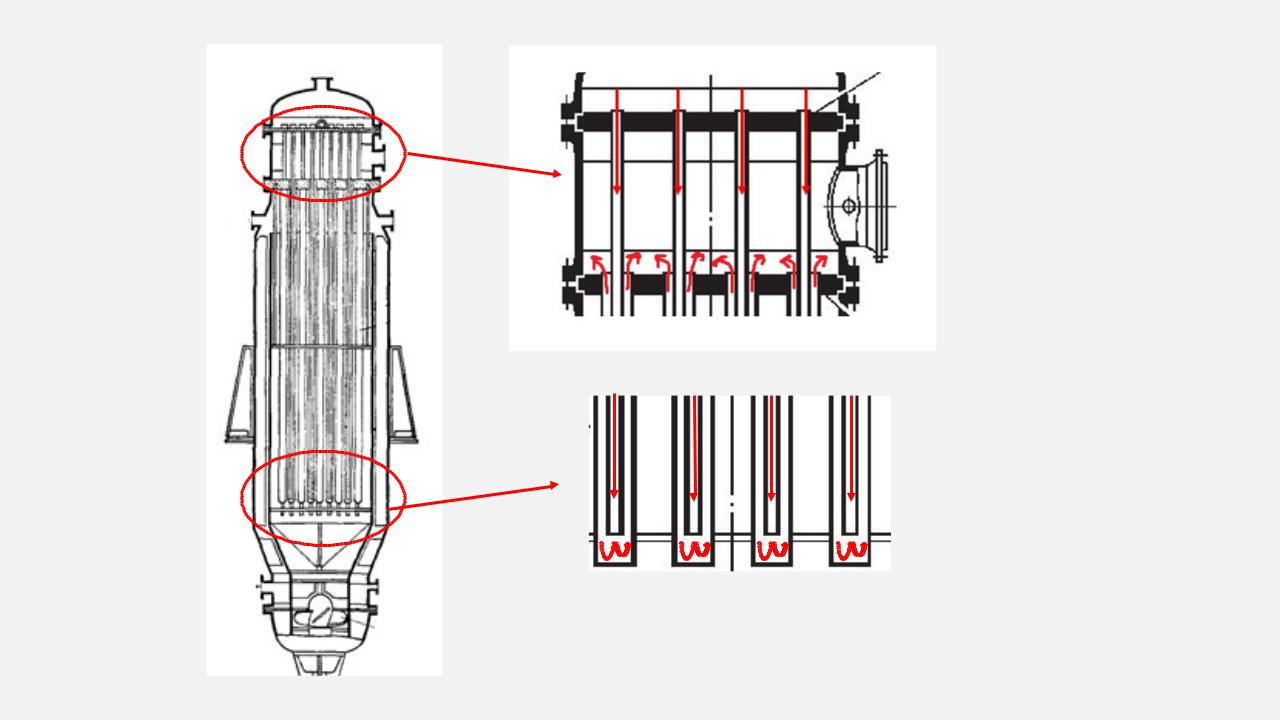

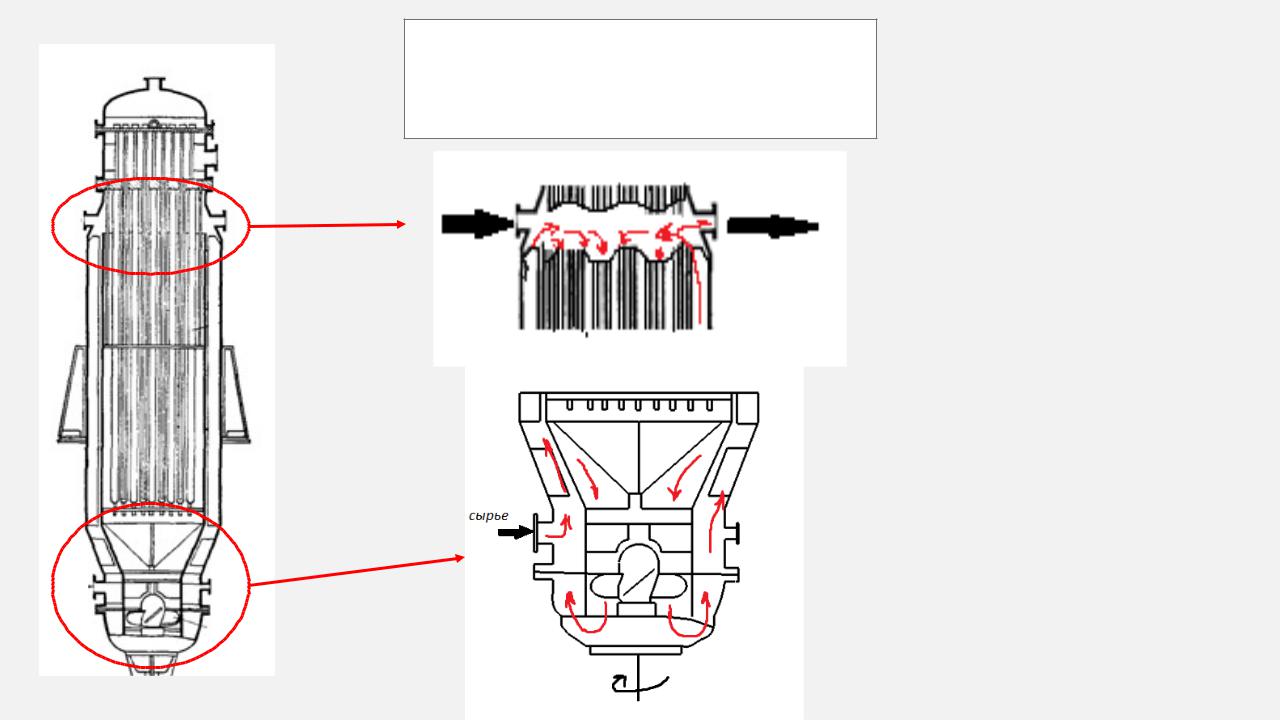

Реакционную смесь охлаждают аммиаком или пропаном, циркулирующим через двойные трубки. Выйдя через отрытые концы внутренних трубок, сжиженный газ переходит в наружный кольцевой зазор и, испаряясь, выходит из системы. Отвод тепла регулируют, изменяя давление в системе охлаждения.

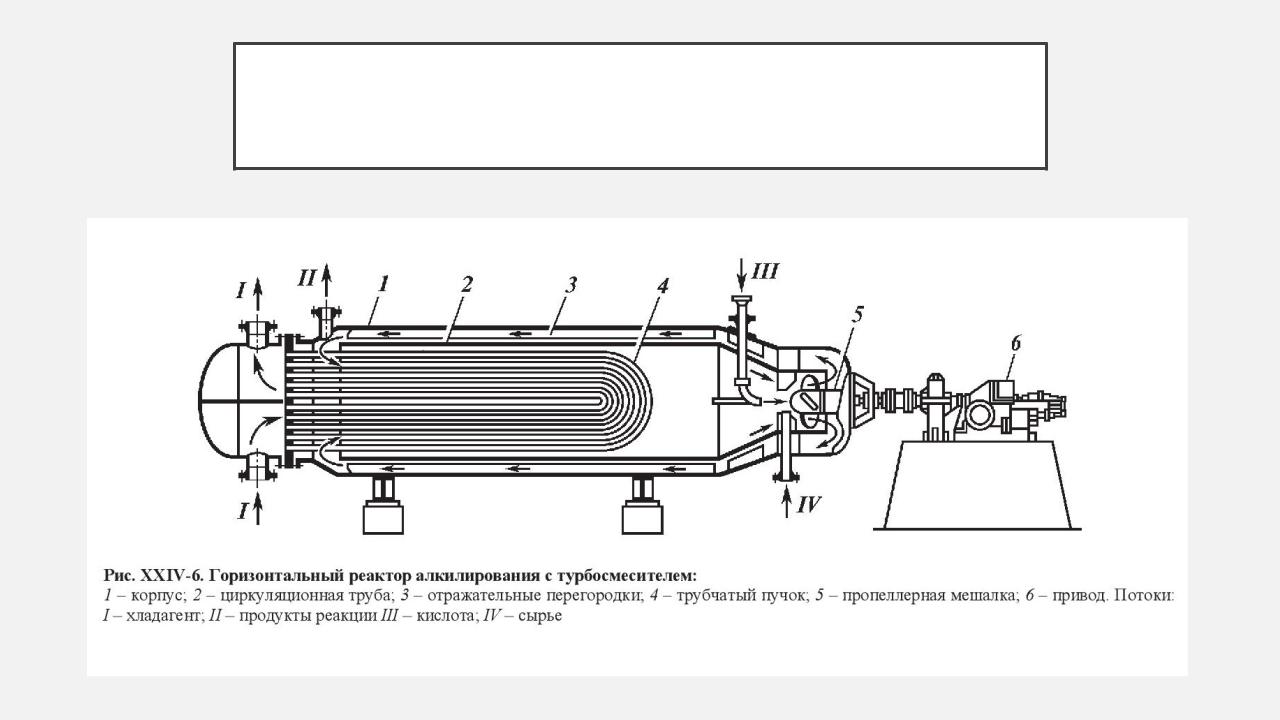

ГОРИЗОНТАЛЬНЫЙ КОНТАКТОР

•Расположен горизонтально, конструктивно проще;

•Отвод тепла осуществляется потоком продуктов реакции;

•Отсутствие зубчатой передачи от электродвигателя к приводу;

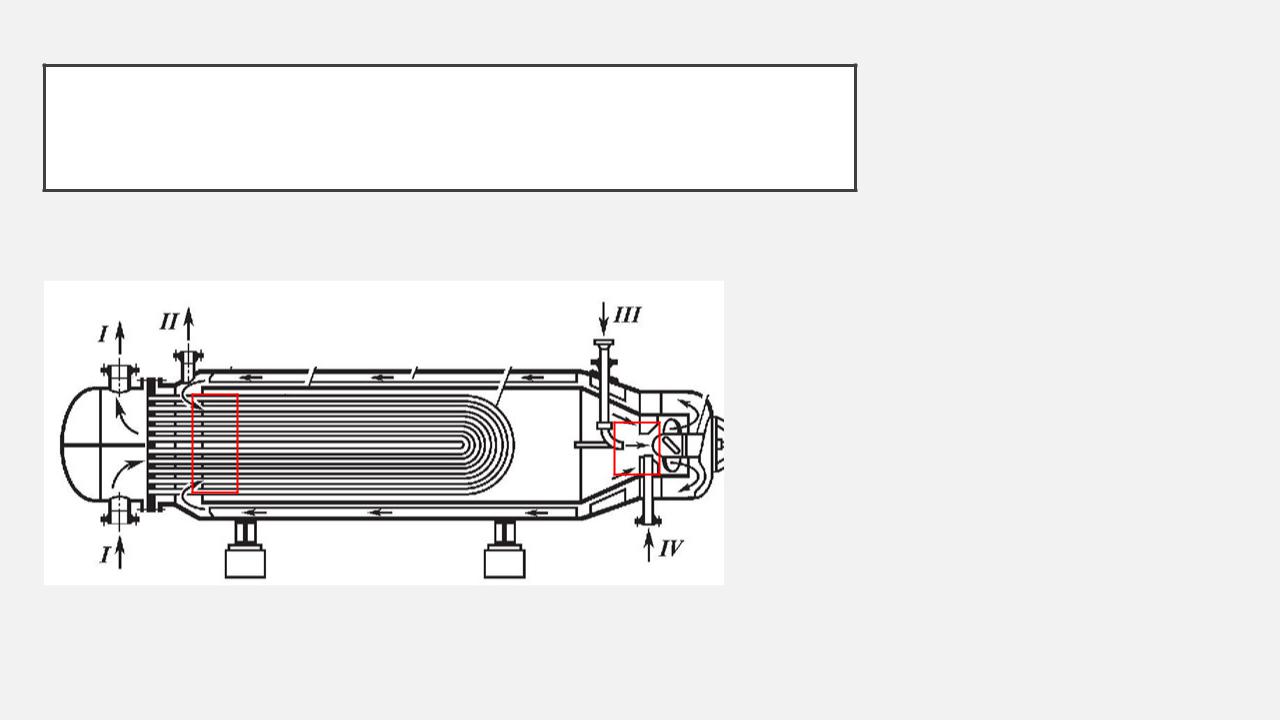

ОСНОВНЫЕ ЭЛЕМЕНТЫ ГОРИЗОНТАЛЬНОГО КОНТАКТОРА

РЕАКЦИОННАЯ ЗОНА

1) Сырье и катализатор сразу попадают в зону наиболее интенсивного смешения; 2) Далее смесь

прокачивается по кольцевому пространству и в противоположном конце аппарата поворачивается во внутренний цилиндр; 3) Поступающее сырье практически мгновенно

смешивается с эмульсией, заполняющей реактор; 4) Соотношение изобутан:олефин в месте

поступления сырьевого
