РЕАКТОРНО-РЕГЕНЕРАТОРНЫЙ БЛОК ПРОЦЕССА КАТАЛИТИЧЕСКОГО КРЕКИНГА

ТИПЫ УСТАНОВОК КАТАЛИТИЧЕСКОГО КРЕКИНГА
1) с движущимся слоем 2) с псевдоожиженным крупногранулированног слоем
о(шарикового) порошкообразного катализатора (средний (пылевидного) размер частиц 2-5 мм) катализатора
(максимальный диаметр частиц 120-250 мкм)
3) с реактором4) типа прямоточногоMillisecond (лифтного
типа)

УСТАНОВКИ С КРУПНОГРАНУЛИРОВАННЫМ КАТАЛИЗАТОРОМ
Реактор с шариковым катализатором:
•1-верхний распределитель катализатора
•2-корпус
•3-патрубки для отвода паров(гирлянды)
•4-днище
•5-нижний распределитель катализатора
•6-переточные трубы Сепарационное устройство реактора:
•1 – тарелка;
•2 – ребро жесткости;
•3 – труба для вывода катализатора;
•4 – труба для вывода паров;
•5 – отбойник;
•6 – колокольчик
Узел ввода тяжелого сырья в реактор:
1- центральная переточная труба; 2-сырьевая линия; 3- корпус; 4-боковые переточные трубы; 5-распределитель; 6-распорная тяга; 7-тарелка; 8-дозирующая диафрагма

РЕ ГЕ НЕ Р АТО Р У С Т АН О В К И К АТ АЛИ Т ИЧ Е С К О Г О К РЕ К И НГ А С ЦИ РК УЛ И РУ ЮЩИ М Ш АРИ К О В Ы М К АТ АЛИ З АТ О РО М
1 — коллектор ввода воздуха;
2 — коллектор вывода дымовых газов;
3 — охлаждающие змеевики;
4 — распределительное устройство;
5 — сборное выравнивающее устройство;
6 — колосниковая решетка;
7 — воздухораспределительный короб;
8 — газосборный короб
1- распределительное устройство (бункер с патрубками);
2-выравнивающее устройство (воздушные короба);
3-газовые короба;
4-охлаждающие змеевики;
5-выравнивающее устройство;
Газосборные устройства: а – с кольцевым фартуком; б – с внутренним днищем; 1 – перепускная труба; 2 – кольцевой фартук; 3 – короб; 4 – внутренне днище.
6-труба.
Футеровка регенератора: 1 — корпус аппарата;
2 — асбестовая изоляция; 3 — опорная полка; 4 — асбестовый шнур; 5 — кирпич

СХЕМА ЗАГРУЗОЧНОГО УСТРОЙСТВА-ДОЗЕРА
1-переходной конус;
2-труба переменного сечения;
3-регулирующая обечайка;
4-выравниватель потока воздуха;
5-конусная наставка.

РАСПОЛОЖЕНИЕ РЕАКТОРА И РЕГЕНЕРАТОРА УСТАНОВОК КАТАЛИТИЧЕСКОГО КРЕКИНГА С КИПЯЩЕМ (ПСЕВДООЖИЖЕННЫМ) СЛОЕМ ПЫЛЕВИДНОГО КАТАЛИЗАТОРА
Параллельное |
Параллельное |
Соосное |
разновысотное |
равновысотное |
расположение. |
расположение; |
расположение; |
|

РЕАКТОР С ПСЕВДООЖИЖЕННЫМ СЛОЕМ КАТАЛИЗАТОРА
Рисунок 1: 1-циклоны 2-отстойная зона
3-псевдоожиженный слой (реакционная зона)
4-распределительнок устройство
5-отпарная секция
Рисунок 2: I — ввод сырья и катализатора;
II — ввод продуктов реакции;
III - вывод катализатора;
IV— ввод водяного пара;
V — ввод
остатка из колонны; 1 — корпус; 2 — перегородка;
3 — распределительная решетка;
4 — опорный столик;
5 — опора;
6 - стояки;
7 — конус;
8 — циклоны

РЕГЕНЕРАТОР УСТАНОВКИ КРЕКИНГА С ПЫЛЕВИДНЫМ КАТАЛИЗАТОРОМ
I — ввод катализатора;
II — вывод катализатора; III — вывод дымовых газов;
IV — ввод воздуха; 1 — корпус;
2 — футеровка;
3 — защитная облицовка;
4 — распределительная решетка;
5 — короб для распределения воздуха;
6 — топливная форсунка;
7 — охлаждающие змеевики;
8 — стояки;
9 — водяная форсунка;
10 — циклоны

СХЕМЫ ОТПАРНЫХ СЕКЦИЙ РЕАКТОРОВ И РЕГЕНЕРАТОРОВ УСТАНОВОК КАТАЛИТИЧЕСКОГО КРЕКИНГА

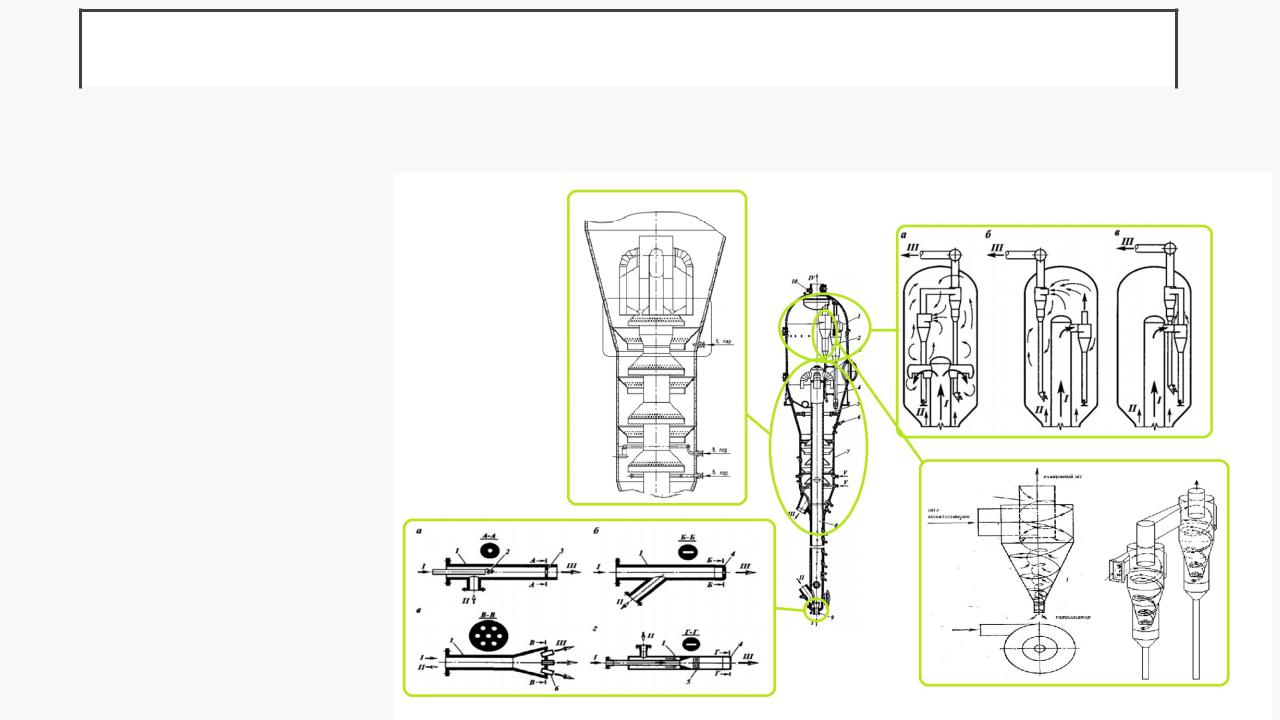

РЕАКТОР ЛИФТ-РЕАКТОРНОГО ТИПА (РЕАКТОР УСТАНОВКИ Г43-107)
|
|
|
сепарат |
|
1-корпус; 2 двухступенчатые |
Конструкции концевых устройств для лифт-реактора: а-инерционный |
|||
б-циклоны с восходящим потоком в-циклоны с замкнутым потоком; I- смесь |
||||
циклоны; 3-баллистический |
||||
катализатора и паров нефтепродуктов из лифт-реактора; II-парогазовый пото |
||||
сепаратор; 4-стояки циклонов; 5- |
||||
десорбера; III-продукты крекинга |
||||
подвижная опора; 6-форсунка для |
||||
шлама; 7-десорбер; 8-лифт- |
|
|
||
реактор; 9-сопло с |
|
|
||
многочисленными форсунками; 10- |
|
|
||
штуцер предохранительного |
|
|
||
клапана; I-сырье; II- |
|
|
||
регенерированный катализатор;III- |
|
|
||
закоксованный катализатор; IV- |
|
|
||
продукты крекинга; V-водяной пар; |
|
|
||
а-сопло с круглым отверстием; б- |
|
|
||
сопло с щелевым отверстием |
|
|
||
фирмы «Келлог»; В-сопло с |
|
|
||
многочисленными форсунками; Г- |
|
|
||
сопло «Атомах» фирмы «Келлог» и |
|
|
||
«Мобил»; 1-корпус; 2-спираль; 3- |
|
|
||
диафрагма с круглым отверстием; |
|
|
||
4-наконечник со щелевым |
|
|
||
отверстием; 5-статический |
|
|
||
смеситель; 6-форсунки; I-сырье; II- |
|
|
||
водяной пар; III-паросырьевая |
|
|
||
смесь; |
|
|
