МЕТОДИЧНІ ВКАЗІВКИ З ВИВЧЕННЯ ТЕМИ:

«ЕЛЕКТРОННІ ПУСКОРЕГУЛЮЮЧИ АПАРАТИ»

Зміст

1. Переваги електронних пускорегулюючих апаратів (ЕПРА)

2. Блок-схема ЕПРА. Призначення та принцип роботи складових ЕПРА.

3. Основні функції ЕПРА.

4. Особливості ЕПРА для ламп високого тиску.

5. ЕПРА для світлодіодів.

1 Переваги електронних пускорегулюючих апаратів (епра)

Електромагнітні ПРА (ЕмПРА) відрізняються простотою конструкції,дешевизною, високою надійністю, довготривалістю роботи.

В той же час вони мають значну масу, габарити, великі втрати потужності, обмежені функціональні можливості, в тому числі в регулюванні світлового потоку, незадовільний режим запалювання ламп, високий рівень пульсацій світлового потоку, акустичний шум апаратів, не забезпечують максимально можливу світлову віддачу та термін служби ламп, а лампи нового покоління Т5 ( d=16 мм) та Т2 (d=7 мм) взагалі не можуть працювати з ЕмПРА. Крім того,згідно европейских норм освітленості ЕN 12464-1, в приміщеннях з довгостроковим перебуванням людей пульсації світлового потоку не допускаються

Електронні ПРА, які базуються на напівпровідникових приладах, мають наступні переваги:

1.Збільшення світлової віддачи ламп на 10-25% і терміну служби на 20-30%, як повного так і корисного. Наприклад, двадцативідсотковий спад світлового потоку лампи з ЕмПРА досягається через 10 тис. годин роботи, а з ЕПРА – через 18 тис. годин. Повний термін служби може досягати 20 тис. годин проти 12 тис. годин в схемах з ЕмПРА.

2. Зниження в 1,5 - 2 рази втрат потужності в ПРА.

3. Повна відсутність пульсацій світлового потоку і акустичного шуму ПРА.

4.Можливість регулювання світлового потоку ламп. В зв’язку з широким упровадженням систем керування освітленням, ця властивість ЕПРА має дуже велике значення.

5.Зниження маси і габаритів ПРА в декілька разів відносно ЕмПРА. Крім того, на відміну від ЕмПРА є можливість створювати будь-яку геометрію ПРА, що відкриває широкі перспективи щодо оптимізації конструкцій світильників та створення ламп з вбудованими мініатюрними ЕПРА ( наприклад КЛЛ ).

6. Можливість формування струму лампи практично будь-якої форми і частоти – від НЧ (десятки і сотні Гц) до ВЧ (десятки і сотні кГц) і СВЧ (десятки МГц) – відкриває перспективи створення нових ламп. Наприклад, вже створені лінійні люмінесцентні лампи діаметром 7 та 16 мм, малопотужні МГЛ для передніх фар транспортних засобів. Безелектродні лампи взагалі не можуть працювати з ЕмПРА.

7. Можливість упровадження люмінесцентного освітлення в освітлювальні установки з живленням від джерел постійного струму (транспортне та аварійне освітлення, підсвічування рідкокристалічних індикаторів, тощо)

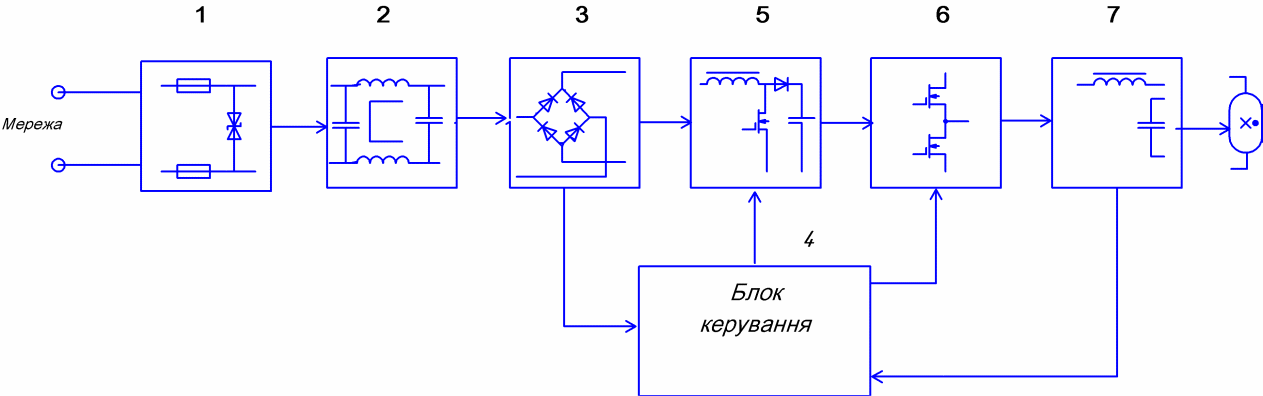

2 Блок-схема епра. Призначення та принцип роботи складових епра.

  1. Блок захисту

  2. Фільтр заглушення високочастотних завад

  3. Випростувач

  4. Блок керування

  5. Коректор форми споживаємого струму

  6. Інвертор

  7. Вихідний каскад

2.1 Блок захисту

Призначений для захисту ПРА від короткого замикання та перенавантаження електричного кола. Складається із запобіжника ( в найпростіших схемах ЕПРА може бути відсутній). В більш складних схемах додатково може підключатися варистор. Варистор – напівпровідниковий елемент, опір якого залежить від напруги на ньому. В звичайних умовах він має великий опір ( декілька кОм ). При високій напрузі, опір зменшується до частки Ома.

Захищає коло від стрибків напруги, які можуть виникати при перемиканні реактивних елементів. Варистор ставлять після запобіжника. В разі стрибка напруги згоряє запобіжник і часто сам варистор, але схема залишається непошкодженою. Іноді замість варистора застосовують супресори – високовольтні одно – двонаправлені стабілітрони, які мають значно більшу швидкодію ніж варистори. Для обмеження кидка струму при зарядженні конденсаторів в момент вмикання схеми використовується термістор, який при нормальній температурі має великий опір, який обмежує імпульс, а при проходженні через нього струму нагрівається і значно зменшує свій опір.

Рис.1

F – запобіжник

VD – варистор (супресор)

NTC - термістор
