2.9.4.Принципиальная схема частотного модулятора
Рис. 2.9.6. Автогенератор с частотной модуляцией, реализуемой с помощью варикапа.
Изменение частоты автогенератора по закону модулирующего сигнала Вх ЗЧ осуществляется путем подачи на варикап В сигнала звуковой частоты. В зависимости от уровня прикладываемого напряжения изменяется емкость варикапа а, следовательно, частота автогенератора. Таким образом формируется сигнал с частотной модуляцией (ЧМ).
2.10. Принципиальные схемы демодуляторов сигналов
2.10.1. Демодулятор ам сигналов
Рис. 2.10. 1. Демодулятор на полупроводниковом диоде.
Демодулятор АМ сигналов на полупроводниковом диоде работает следующим образом: на вход подается амплитудно-модулированное колебание Uвх. Полупроводниковый диод пропускает только положительные полупериоды АМ колебаний. Конденсатор С вместе с сопротивлением нагрузки выступает в роли интегратора, который интегрирует положительные полупериоды АМ сигнала и тем самым на нагрузке R выделяется низкочастотный сигнал (сообщение) λ(t).
2. 10.2.Демодулятор чм сигналов
Демодуляция ЧМ сигналов осуществляется с использованием частотных или фазочастотных дискриминаторов. Принципиальная схема фазочастотного дискриминатора показана на рисунке 2.10.2. Зависимость выходного напряжения от частоты в частотном дискриминаторе показана на рисунке 2.10.3.

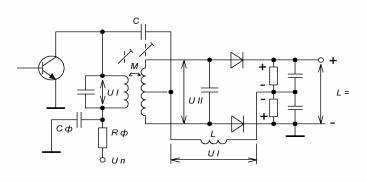

Рис.2.10.2.Принципиальная схема фазочастотного дискриминатора.
Рис. 2.10.3. Зависимость выходного напряжения от частоты в дискриминаторе с расстроенными контурами.
Основной характеристикой частотного или фазочастотного дискриминатора является зависимость выходного напряжения от частоты.
Изменение (отклонение) частоты входного ЧМ сигнала преобразуется на выходе частотного дискриминатора в изменении амплитуды выходного напряжения. Таким образом осуществляется демодуляция ЧМ сигнала, т.е. выделяется оценка принятого сообщения λ(t).
2.10.3. Демодулятор фм сигналов
Рис. 2.10.4. Схема фазового демодулятора.
Рис. 2.10.5. Векторная диаграмма напряжений в фазовом детекторе.
Рис. 2.10.6. Зависимость выходного напряжения фазового детектора от
фазового сдвига между входными напряжениями.
Сравнение фаз принимаемого сигнала и опорного дает возможность выделить информационные посылки.
2.11. Принципиальные схемы преобразователей частоты
Рис. 2.11.1. Схема транзисторного преобразователя частоты.
Преобразование частоты принимаемого сигнала в область более низкой промежуточной частоты производится в интересах обеспечения необходимой избирательности по отношению к соседнему каналу, т.к. на высокой частоте (на частоте принимаемого сигнала) трудно обеспечить отстройку от сигнала соседней станции.
В рассматриваемой схеме принимаемый сигнал fс из антенного контура через индуктивную связь подается на базу транзистора. Одновременно, в контуре гетеродина возникают колебания на частоте гетеродина f г, которые через индуктивную связь поступают в цепь коллектора транзистора. Между входным принимаемым сигналом и колебаниями на частоте гетеродина возникают биения, содержащие множество гармоник. Фильтр сосредоточенной селекции настроен на частоту, равную разности частот принимаемого сигнала и сигнала гетеродина, так называемую промежуточную частоту fс-f г =fпр . Он обладает более высокой избирательностью по соседнему каналу по сравнению с входным колебательным контуром. Далее сигнал усиливается на промежуточной частоте до уровня необходимого для нормальной работы демодулятора.
Рис. 2.11.2. Преобразователь частоты на полевом транзисторе с двумя изолированными затворами.
В данной схеме в качестве смесителя сигналов (входного принимаемого сигнала и сигнала от опорного гетеродина) используется полевой транзистор с двумя затворами. В цепи стока включен колебательный контур, настроенный на промежуточную частоту fпр = fс -f г. Далее сигнал усиливается на промежуточной частоте до уровня необходимого для нормальной работы демодулятора.
