Лабораторная работа №7.
Изучение устройства сканера.
Разобрали полученное устройство: сканер фирмы Canon и изучили его комплектующие.
Рисунок 32. Составляющие сканера
Сканирующая планка – сканирует материал для печати, идущая вдоль документа.
Плата с микросхемой ОЗУ на 512 Кбайта, конденсаторами, кнопками и шлейфами.
Бегунок со считывающей головкой. Двигается вдоль сканируемого объекта. Важной частью головки является фотоприемник.
Принцип работы сканера состоит в следующем: в результате преобразования света получается электрический сигнал, содержащий
информацию об активности цвета в исходной точке сканируемого изображения. После оцифровки аналогового сигнала в АЦП цифровой сигнал через аппаратный интерфейс сканера идет в компьютер, где его получает и анализирует программа для работы со сканером. После окончания одного такого цикла (освещение оригинала — получение сигнала — преобразование сигнала — получение его программой) источник света и приемник светового отражения перемещается относительно оригинала.
На сегодняшний день наиболее распространены два типа фотопринимающей матрицы: ПЗС-матрица (прибор с зарядовой связью, в английских обозначениях — CCD, Couple-Charged Device) и КДИ-матрица (контактный датчик изображения, в английских обозначениях — CIS, Contact Image Sensor).
Лабораторная работа №8.
Техническое обслуживание ноутбука.
Разобрали ноутбук, рассмотрели и изучили его комплектующие.
Рисунок 33. Задняя часть ноутбука
Изучили его порты:
USB 2.0
LAN-порт
Рисунок 34. Порты ноутбука

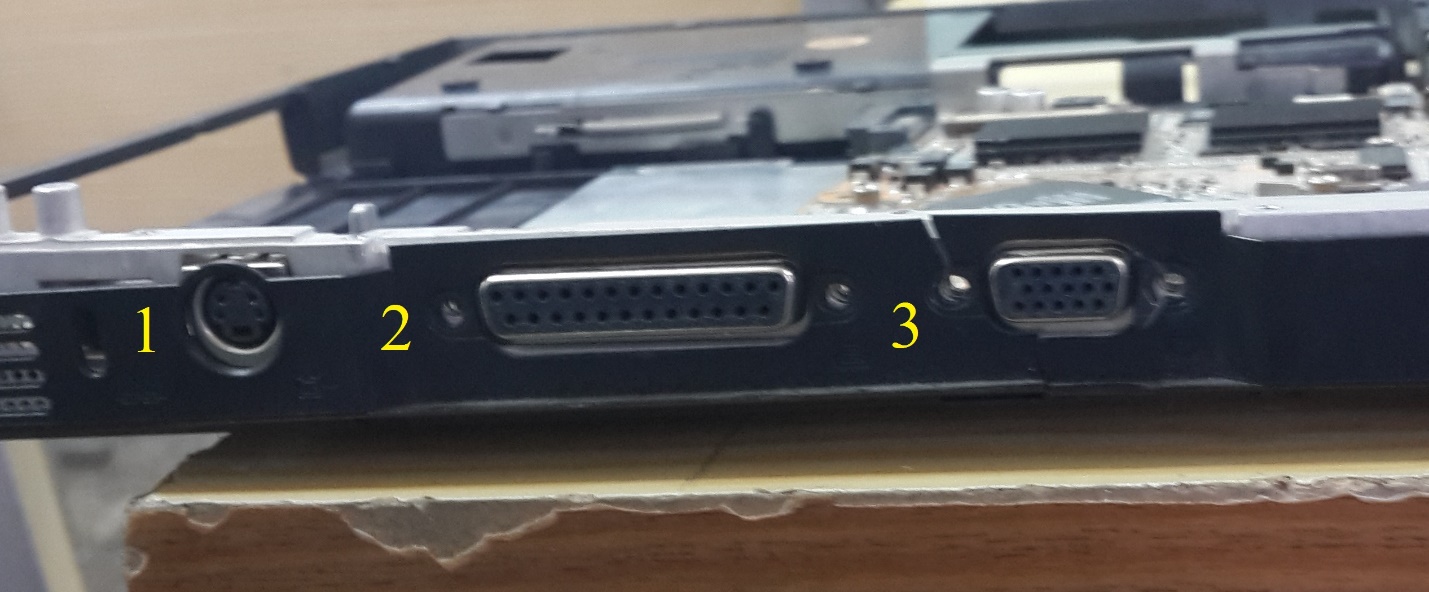

Рисунок 35. Порты ноутбука
1. PS-2
2. Последовательный порт
3. VGA - порт

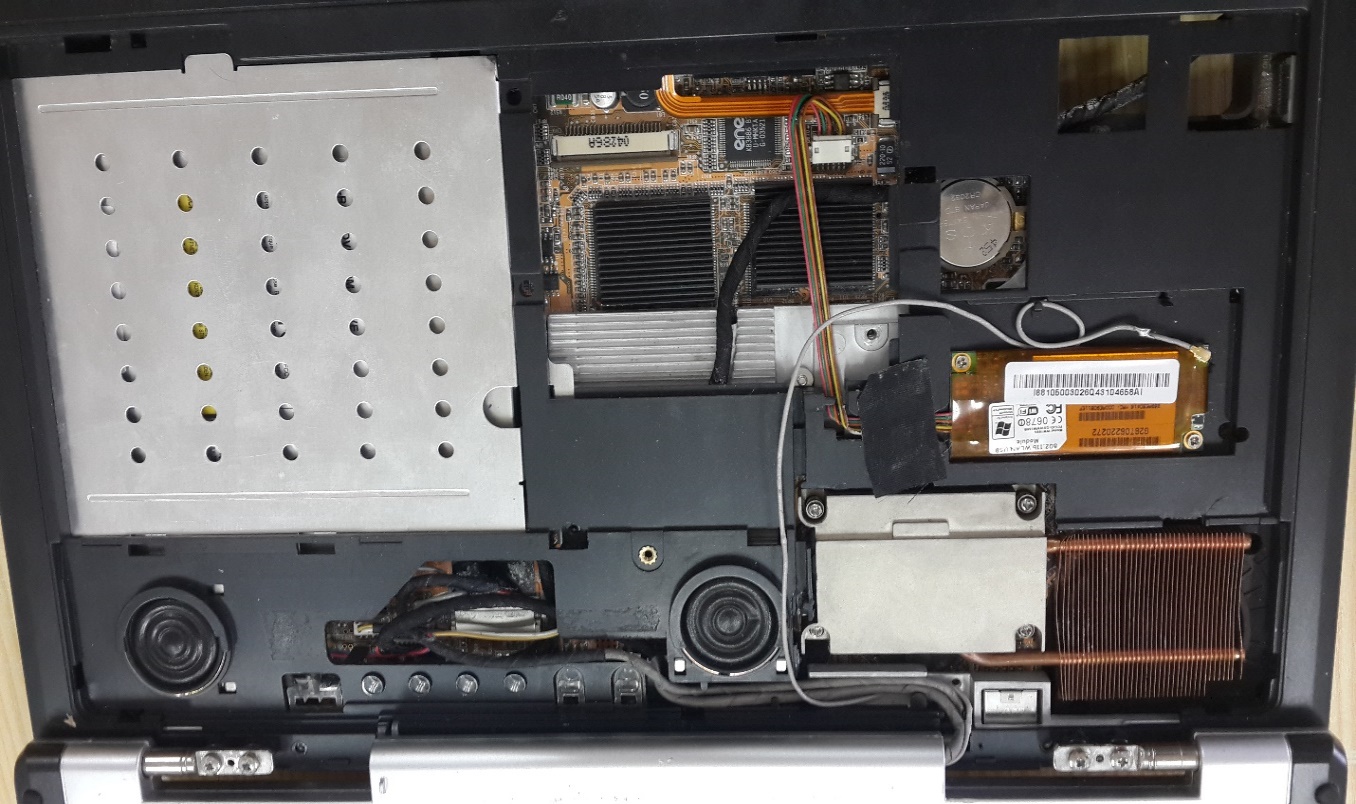

Рисунок 36. Радиатор, охлаждающий процессор

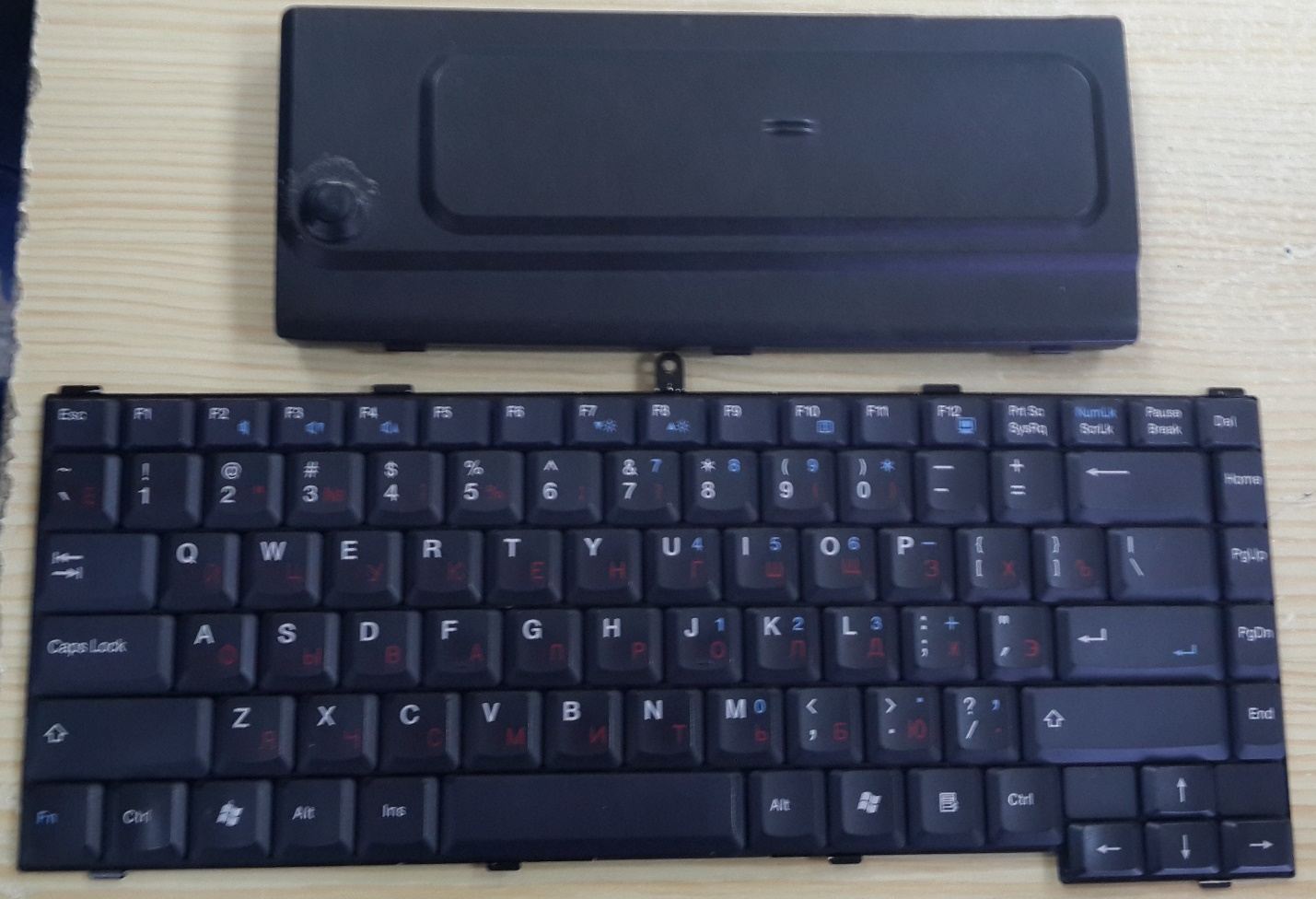

Батарея 14,8 (Вольт) 3,6 (Ампера) и клавиатура на 90 клавиш.
Рисунок 37. Батарея и клавиатура ноутбука
Рисунок 38. Гнезда ноутбука
1. Mini Jack
2. Телефонный порт
Монитор
Рисунок 39. Дисплей ноутбука
Дисковод DVD ROM.
Рисунок
40. DVD-
привод
Рисунок 41. Жесткий диск
Рисунок 42. Системная плата ноутбука
Вентилятор
Северный мост со встроенным микрочипом.
AMD процессор
Realtek - аудиокодеки.
Заключение
По результатам выполнения лабораторных работ как завершающего этапа изучения профессионального модуля ПМ.03 «Техническое обслуживание, наладка и конфигурирование компьютерных систем и комплексов» были получены следующие навыки:
Проведение контроля, диагностики и восстановления работоспособности компьютерных систем и комплексов;
Проведение системотехнического обслуживания компьютерных систем и комплексов;
Принятие участия в отладке и технических испытаниях компьютерных систем и комплексов; инсталляции, конфигурировании программного обеспечения;
Обоснование необходимости проведения ТО ПЭВМ, периферийного и сетевого оборудования, сформировать основные выводы по проделанной работе. Остановиться на наиболее сложных и (или) интересных моментах в проделанной работе.
Критерии оценки при защите работ:
Оценка 5 – знание материала, оформленный отчет по требованиям данной методички, верные ответы н дополнительные вопросы;
Оценка 4 – при наличии небольших замечаний к лабораторным работам;
Оценка 3 – при наличии существенных недочетов в отчете.
