Способ линейной засечки
В способе линейной засечки положение выносимой в натуру точки С (см. рис. 1) определяют в пересечении проектных расстояний S1 и S2, отложенных от исходных точек А и В. Этот способ обычно применяют для разбивки осей строительных конструкций в случае, когда проектные расстояния не превышают длины мерного прибора.
Средняя квадратическая погрешность в положении определяемой точки в общем виде можно выразить формулой, аналогичной выражению для угловой засечки.
Погрешность
собственно линейной засечки при
одинаковой точности
отложения
расстояний S1
и
S2
может
быть подсчитана по формуле
Для приближенных расчетов, приняв у = 90°, будем иметь
В
случае если для линейной засечки
применяются дальномерные комплекты,
которые центрируются при помощи
штативов, то влияние погрешностей
центрирования можно определить по
формуле
Способ полярных координат

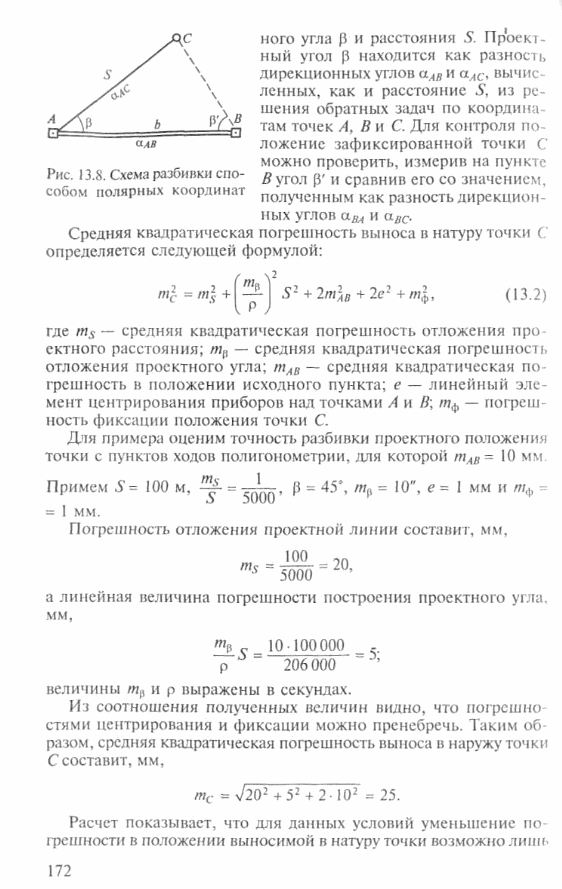

Способ полярных координат широко применяют, когда эти пункты расположены сравнительно недалеко от выносимых в натуру точек (рис. 3).
тС2 = тсз2 + тИСХ 2 + тц 2 + тф2 Рис. 3 Схема разбивки
Погрешность собственно разбивки полярным способом полярных способом зависит от погрешности mβ построения координат угла β и погрешности ms отложения проектного
расстояния S:
Если
разбиваемая точка находится на
значительном расстоянии от исходного
пункта, то приходится несколько раз
откладывать полярным способом проектные
углы и расстояния, прокладывая проектный.
При наличии прямой видимости с точки
С на точку В
для
контроля измеряют примычные углы
1
и
2,
образуя замкнутый угловой полигон,
поэтому такой способ называют способом
проектного полигона.
Способы створной и створно-линейной засечек
Способы створной и створно-линейной засечек широко применяют для выноса в натуру разбивочных осей сооружений

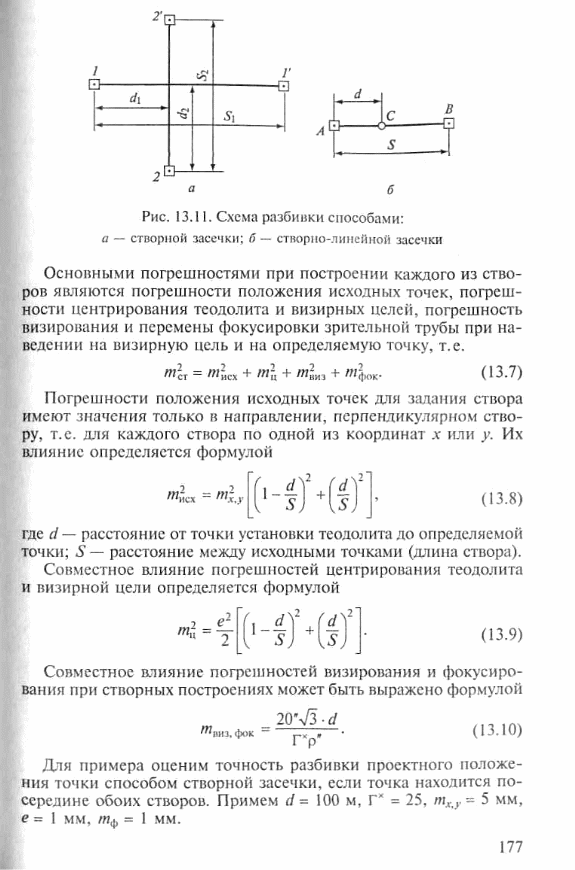

Положение проектной точки С в способе створной засечки определяют на пересечении двух створов, задаваемых между исходными точками 1—1' и 2—2' (рис. 4).
Рис. 4 Схемы разбивки способами:
а — створной засечки;
б — створно-линейной засечки
Основными погрешностями при построении каждого из створов являются погрешности положения исходных точек, погрешности центрирования теодолита и визирных целей, погрешность визирования и перемены фокусировки зрительной трубы при наведении на визирную цель и на определяемую точку, т.е.

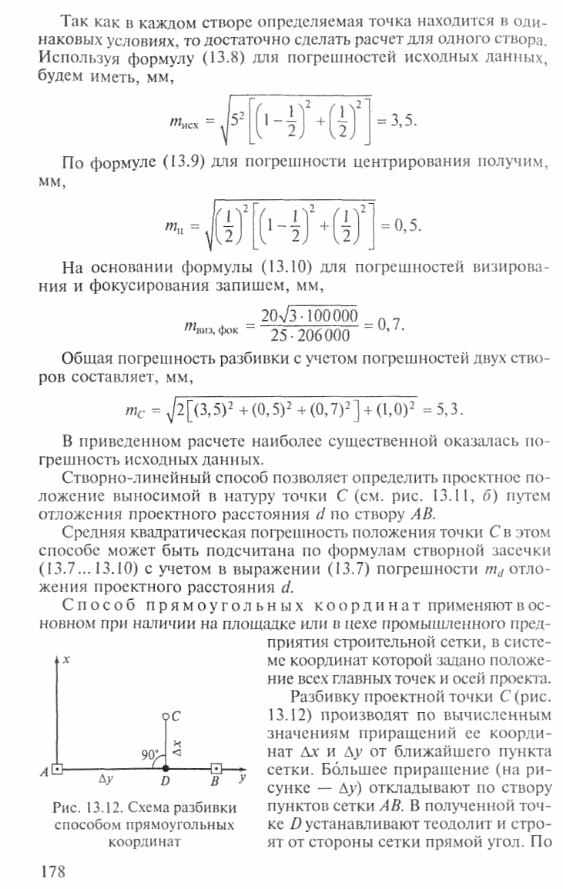

Створно - линейный способ позволяет определить проектное положение выносимой в натуру точки С (см. рис. 4) путем отложения проектного расстояния d по створу АВ.
Средняя квадратическая погрешность положения точки С в этом способе может быть подсчитана по формулам створной засечки.
Способ прямоугольных координат
Способ прямоугольных координат применяют в основном при наличии на площадке или в цехе промышленного предприятия строительной сетки, в системе координат которой задано положение всех главных точек и осей проекта.
С
хема
способа прямоугольных координат, по
существу, сочетает в себе схему
створно-линейного и полярного способов
(рис. 5).
Рис. 5. Схема разбивки способом прямоугольных координат
,
где m∆x и m∆y — погрешности отложения приращения координат.
где b – длина стороны строительной сетки.
