Разжим-кусачки ркг 63

Разжим-кусачки гидравлические РКГ 63 предназначены для разрезания металлических и неметаллических прутков, профилей, проволоки, тросов, перемычек и т. п. конструктивных элементов, а также подъёма, перемещения и удержания в неподвижном положении крупногабаритных объектов, расширения узких проёмов, стягивания элементов конструкций с помощью специального набора принадлежностей при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий (в том числе на транспорте), катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др.), а также при строительных и монтажно-демонтажных работах в различных областях промышленности.

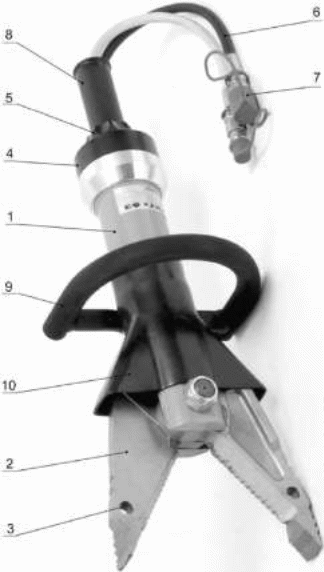

рис.2. Разжим-кусачки РКГ 63

Разжим-кусачки РКГ 63 (рис. 2.) содержат силовой гидравлический цилиндр 1, шток которого тягами связан с двумя губками 2. Губки 2 имеют отверстия 3 для крепления принадлежностей для стягивания. На цилиндре 1 установлен узел управления 4, содержащий гидравлический распределитель, управление которым осуществляется с помощью поворотной муфты 5. В свободном состоянии под действием пружин муфта устанавливается в среднем положении. К узлу управления 4 подсоединены гибкие рукава 6 с разъемами 7. Для удержания изделия при работе и переноске предназначены рукоятки 8 и 9. Наружные подвижные части изделия закрыты резиновым кожухом 10 во избежание случайного зажима рук оператора при работе. При работе разжим-кусачками оператор поворачивает муфту 5 до упора в нужном направлении. Происходит раскрытие или сведение губок. Отпускание оператором муфты приводит к её автоматическому возврату в исходное положение и прекращению движения губок. Положение губок фиксируется гидрозамками, входящими в состав узла управления.

• Максимальный диаметр перекусываемого прутка из арматурной стали (предел прочности не более 590 МПа) – 30 мм;

• Максимальная толщина разрезаемого листа из стали 20 ГОСТ 1050-88 – 10 мм;

• Максимальная длина прореза листа из стали 20 ГОСТ 1050-80 размером 1000 × 200 мм, толщиной 1,5 мм – 120 мм;

• Максимальная расширяющая сила – 58 кН;

• Максимальная стягивающая сила – 71 кН;

• Максимальная длина раскрытия концов лезвий – (345±5) мм;

• Масса изделия, заполненного рабочей жидкостью – 14 кг;

• Габариты изделия (длина, высота, ширина) – 765 х 200 х 161 мм.

Ножницы гидравлические нг 63

Ножницы гидравлические НГ 63 (рис. 3) предназначены для разрезания металлических и неметаллических прутков, профилей, проволоки, тросов, труб, перемычек и т. п. конструктивных элементов. Ножницы могут быть использованы при проведении строительных, ремонтных, восстановительных и аварийно-спасательных работ, а также при проведении различных технологических операций. Ножницы рассчитаны на эксплуатацию при температуре от -40 до +50. °С, в том числе при воздействии атмосферных осадков.

рис.3. Ножницы гидравлические НГ 63

• Максимальное давление рабочей жидкости, 63 МПа

• Сила резания, 440 кН

• Величина раскрытия лезвий, 245 мм

• Макс. размер перекусываемого прутка, 22 мм

• Габариты, 76 х262х196 мм

• Масса, 17,0 кг

Новая форма ножей позволяет захватывать и перерезать стойки автомобилей во время проведения аварийно-спасательных работ при ДТП.
