3. Исследование электрической цепи при последовательном соединении элементов

3.1. На наборном поле собрать схему исследуемой электрической цепи (рисунок 1).

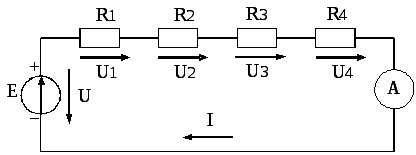

Рисунок 1 – Схема электрической цепи при последовательном соединении элементов

При проведении исследований необходимо измерить ток I, напряжениеUисточника, напряжения,,ина всех резисторах схемы и общее сопротивление электрической цепи.

Источником питания всех исследуемых электрических цепей этой лабораторной работы являются нерегулируемый источник Е₁блока постоянных напряжений. ИсточникЕ₁подключается к собранным на наборном поле схемам электрических цепей двумя соединительными проводниками.

После проверки схемы преподавателем включить источник питания Е_1,переведя тумблер «СЕТЬ» на блоке постоянных напряжений у положения «ВКЛ».

3.2. Подготовить комбинированный цифровой прибор для измерения тока (режим амперметра):

• включить комбинированный цифровой прибор нажатием кнопки «ПИТ»;

• соединительный проводник комбинированного цифрового прибора вставить в гнездо с маркировкой «I»;

• нажать кнопку измеряемой величины «I»;

• установить диапазон измерения 200 (нажать кнопку диапазона 200).

Измерить ток в соответствии с его положительным направлением, подключив соединительные проводники комбинированного цифрового прибора вместо перемычки (в разрыв) последовательно с элементами цепи.

Обратить внимание: отметка «*» на приборе – это условный «-».

Результаты измерения тока в мА занести в таблицу 2.

Таблица 2 – Параметры электрической цепи при последовательном соединении элементов

Величины	Параметры
	I, мА	U, В	U1, В	U2, В	U3, В	U4, В	R, кОм
измеренные
рассчитанные

3.3. Подготовить комбинированный цифровой прибор для измерения напряжения (режим вольтметра):

• включить комбинированный цифровой прибор нажатием кнопки «ПИТ»;

• кнопка переключателя рода измеряемой величины «-» «» (постоянный, переменный ток) не нажата;

• соединительный проводник комбинированного цифрового прибора находится в гнезде с маркировкой «U»;

• нажать кнопку измеряемой величины «U»;

• установить диапазон измерения 200 (нажать кнопку диапазона 200).

3.4. Подключить соединительные проводники измерительного прибора к исследуемой электрической цепи, собранной на наборном поле стенда, и измерить напряжение Uисточника питанияЕ₁и напряженияU₁, U₂,U₃, U₄ на резисторах. Напряжения измерять в соответствии с их положительными направлениями, подключая комбинированный цифровой прибор параллельно исследуемым участкам без перемен в схеме.

Обратить внимание: отметка «*» на приборе – это условный «-».

Результаты измерения напряжений занести в таблицу 2.

3.5. Если для измерения напряжений в исследуемой электрической цепи использовать мультиметр в режиме вольтметра, то необходимо:

• включить мультиметр тумблером;

• нажать кнопку переключателя рода измеряемой величины «U»;

• установить диапазон измерения 200 (нажать кнопку 200);

Измерить напряжения, как описано в пункте 3.4.

Выключить источник питания Е₁тумблером «СЕТЬ» на блоке постоянных напряжений.

3.6. Измерить общее сопротивление последовательной цепи :

• отключить от схемы проводники, которыми подключен источник питания Е₁, а вместо него подключить проводники мультиметра в режиме омметра;

• выполнить измерение сопротивления, как описано в пункте 2.3.

Результат измерения сопротивления занести в таблицу 2.

3.7. По закону Ома, провести расчеты данной электрической цепи. Исходными данными для расчетов являются величины сопротивлений резисторов (таблица 1) и величина напряжения источника питания U(таблица 2).

Записать закон Кирхгофа для напряжений (контура) и проверить его выполнение.

Если результаты измерения и результаты расчетов имеют расхождение, которое превышает 20%, надо повторить измерения.

Результаты исследования показать преподавателю.

С разрешения преподавателя разобрать схему.
