Задания Б 1-47 вар(н-2012)

А: КЭС 110/330 кВ с блоками 3 x 300 + 3 x 300 МВт и автотрансформаторами

2 x 200 МВА

Электрическая нагрузка узлов 3, 4

100	80	80	70	60	50	40	30	50	70	90	100
100	90	60	30	40	50	40	50	30	60	80	100

Вариант № Б − 17

Студент__________________ Группа _____ Руководитель __________________

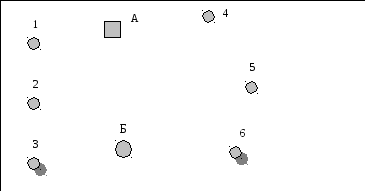

Регион  Кировоградская обл. M 1:500000

Среднемесячная температура воздуха в осенне-зимний сезон 

Коэффициент попадания в максимум энергосистемы k_м = 1

Материал опор – ЖБ

Узел	Sнб, МВА		Tнб.у, ч/год	сos		Sнм /Sнб, отн. ед.		Категор. надежн. %
	НН	СН		НН	СН	НН	СН	I	II	III
1	13	−	график	0,93	−	0,2	−	20	70	10
2	7	−	6500	0,93	−	0,5	−	25	60	15
3	8	5	4500	0,93	0,89	0,4	0,5	20	60	20
4	9	10	2900	0,93	0,89	0,5	0,4	25	60	15
5	19	−	график	0,93	−	0,3	−	20	70	10
6	18,5	−	4000	0,93	−	0,5	−	50	50	0
А	25		−	0,85		0,5		−	−	−

А: КЭС 110/330 кВ с блоками 3 x 220 + 3 x 500 МВт и автотрансформаторами

2 x 125 МВА

Электрическая нагрузка узлов 3, 5

100	90	80	60	40	20	40	50	70	90	100	100
100	80	60	40	30	40	50	60	70	80	90	100

Вариант № Б − 18

Студент__________________ Группа _____ Руководитель ________________

Регион  Киевская обл. M 1:500000

Среднемесячная температура воздуха в осенне-зимний сезон 

Коэффициент попадания в максимум энергосистемы k_м = 1

Материал опор – ЖБ

Узел	Sнб, МВА		Tнб.у, ч/год	сos		Sнм /Sнб, отн. ед.		Категор. надежн. %
	НН	СН		НН	СН	НН	СН	I	II	III
1	14	−	2900	0,93	−	0,4	−	30	55	15
2	11	11	7100	0,93	0,89	0,5	0,4	25	55	20
3	22	−	график	0,93	−	0,5	−	30	45	25
4	15	15	4500	0,93	0,89	0,4	0,5	25	55	20
5	30	−	график	0,93	−	0,4	−	30	55	15
6	18	−	3500	0,93	−	0,5	−	55	45	0
А	40		−	0,85		0,5		−	−	−

А: КЭС 110/330 кВ с блоками 4 x 200 + 2 x 300 МВт и автотрансформаторами

2 x 200 МВА

Электрическая нагрузка узлов 3, 5

100	70	80	60	70	50	60	50	70	90	90	100
100	90	70	50	60	40	40	60	70	80	90	100

Вариант № Б − 19

Студент__________________ Группа _____ Руководитель ________________

Регион  Запорожская обл. M 1:500000

Среднемесячная температура воздуха в осенне-зимний сезон 

Коэффициент попадания в максимум энергосистемы k_м = 1

Материал опор – ЖБ

Узел	Sнб, МВА		Tнб.у, ч/год	сos		Sнм /Sнб, отн. ед.		Категор. надежн. %
	НН	СН		НН	СН	НН	СН	I	II	III
1	10	−	3000	0,93	−	0,5	−	20	60	20
2	8	8	5000	0,93	0,89	0,5	0,4	20	60	20
3	12	−	график	0,93	−	0,45	−	30	45	25
4	8	10	7000	0,93	0,89	0,4	0,5	10	80	10
5	14	−	график	0,93	−	0,4	−	10	70	20
6	17,5	−	4500	0,93	−	0,5	−	90	10	0
А	20		−	0,85		0,5		−	−	−

А: КЭС 110/330 кВ с блоками 4 x 160 + 2 x 220 МВт и автотрансформаторами

2 x 125 МВА

Электрическая нагрузка узлов 3, 5

100	95	85	75	65	45	50	60	70	80	90	100
100	90	80	70	60	40	45	50	60	70	80	100

Вариант № Б − 20

Студент__________________ Группа _____ Руководитель ___________________

Регион  Луганская обл. M 1:500000

Среднемесячная температура воздуха в осенне-зимний сезон 

Коэффициент попадания в максимум энергосистемы k_м = 1

Материал опор – ЖБ

Узел	Sнб, МВА		Tнб.у, ч/год	сos		Sнм /Sнб, отн. ед.		Категор. надежн. %
	НН	СН		НН	СН	НН	СН	I	II	III
1	13	−	график	0,93	−	0,4	−	25	60	15
2	19	−	3300	0,93	−	0,5	−	20	70	10
3	10	9	6600	0,93	0,89	0,5	0,4	30	55	15
4	10	15	4400	0,93	0,89	0,4	0,5	30	50	20
5	25	−	график	0,93	−	0,2	−	20	70	10
6	17	−	5500	0,93	−	0,5	−	40	60	0
А	35		−	0,85		0,5		−	−	−

А: КЭС 110/330 кВ с блоками 4 x 200 + 3 x 320 МВт и автотрансформаторами

2 x 200 МВА

Электрическая нагрузка узлов 1, 5

100	90	80	70	60	50	40	60	70	80	90	100
100	85	70	50	40	30	20	40	40	60	80	100

Вариант № Б − 21

Студент__________________ Группа _____ Руководитель _________________

Регион  Черновицкая обл. M 1:500000

Среднемесячная температура воздуха в осенне-зимний сезон 

Коэффициент попадания в максимум энергосистемы k_м = 1

Материал опор – ЖБ

Узел	Sнб, МВА		Tнб.у, ч/год	сos		Sнм /Sнб, отн. ед.		Категор. надежн. %
	НН	СН		НН	СН	НН	СН	I	II	III
1	30	−	график	0,93	−	0,2	−	30	50	20
2	40	−	график	0,93	−	0,2	−	40	50	10
3	20	10	2000	0,93	0,89	0,4	0,5	20	60	20
4	30	10	3000	0,93	0,89	0,3	0,5	30	50	20
5	20	−	7000	0,93	−	0,6	−	25	65	10
6	19	−	5000	0,93	−	0,5	−	80	20	0
А	80		−	0,85		0,5		−	−	−

А: КЭС 110/330 кВ с блоками 3 x 300 + 3 x 300 МВт и автотрансформаторами
