4.1 Будівля I
Рис.
3
Будуємо схему будівлі. Встановлюємо медіаконвертор для перетворення сигналу з оптоволокна, з’єднуємо зі світчем. Розміщуємо робочі станції та з’єднуємо їх кабелем типу UTP5e, так як обрано стандарт 1000Base-T. Встановлюємо додатково один світч на першому поверху для підсилення сигналу на лінії та для розподілення.
4.2 Будівля II
Рис. 4
Будуємо схему будівлі. Встановлюємо медіаконвертор для перетворення сигналу з оптоволокна, з’єднуємо зі світчем. Розміщуємо робочі станції та з’єднуємо їх кабелем типу UTP5e, так як обрано стандарт 1000Base-T. Встановлюємо додатково один світч на першому поверху для підсилення сигналу на лінії та для розподілення.

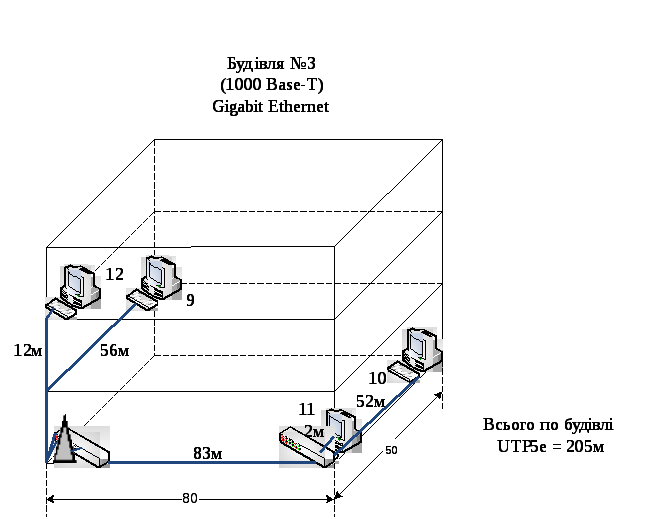

4.3 Будівля III
Рис.
5
Будуємо схему будівлі. Встановлюємо медіаконвертор для перетвореня сигналу з оптоволокна, з’єднуємо зі світчем. Розміщуємо робочі станції та з’єднуємо їх кабелем типу UTP5e, так як обрано стандарт 1000Base-T. Встановлюємо додатково один світч на першому поверху для підсилення сигналу на лінії та для розподілення.
4.4 Будівля IV
Рис.
6
5 Розрахунок кошторису
5.1 Для кожної будівлі
Рис. 7
5.2 Для всієї мережі
Рис. 8
6 Розрахунок параметрів заданого протоколу
6.1 Розрахунок ефективності застосування протоколу GBNNACK
Необхідні дані для розрахунку
1)довжина кабелю між 2 максимально віддаленими робочими місцямиLmax=413м
2) довжина кадру Lп=512байт
3) довжина відповідного кадру LАСК=64байт
4) швидкість кадру та кадру у відповідь Vп= VАСК=19200 бод
5) швидкість у середовищі с=2,5·10 8м/с
6) час обробки кадру tо=0,5·10-3сек
7) вірогідність помилки p=0,6
8) ширина вікна w=16
Розрахунок первинних параметрів
До первинних параметрів можна віднести:
tп– час передачі кадру (с) від передавача до приймача,
tр– час затримки (с) передачі біта від передавача до приймача,
Тміn– мінімальний час до передачі поточного кадру після одержання підтвердження (с).
Для цього застосовуються такі рівняння:
tп= Lп/ Vп
tр=l/C
Тміn= tп+ 2· tр+ 2·tо + tаск
де tо– час обробки кадру приймачем і передавачем;
tаск– час передачі відповідного кадру.
Проведемо розрахунки, використовуючи дані приведені в таблиці №3:
tп= Lп /Vп =512*8/ 19200 = 0,21
Оскільки максимальна довжина сегмента Lmax=413м, то:
tр=l/C =
= 0,1652*10-5(с)
(с)
(с)
Для перевірки працездатності мережі перевіряємо умову:
T> 2*tp.max
4096 > 2*0,1652*10-5;
4096 >0,000003304;
Оскільки умова виконується, можна зробити вивід, що мережа працездатна.
Розраховуємо ефективність протоколу GBNNACK:
Для протоколу GBN ефективність при W = Тміn / tп дорівнює:
hRT(GBN, P) = 1/(1 +p*w/(1 -p))
w=16;
p= 0,6;
h(GBN, 0,6) = 1/(1 + 0,6*16 / (1 – 0,6)) = 0,04=4%
Дослідимо залежність ефективності протоколу GBN від C. Так як при зміні швидкості від 2·10 8м/с до 3·10 8м/с, змінюється лише п’ятий знак після крапки, то залежність ефективності від зміни швидкості буде представляти собою пряму.
Рис. 9
