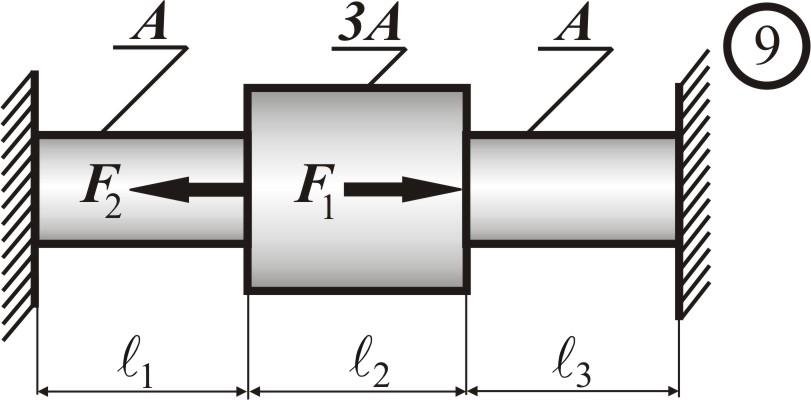

Задача 3. Статично невизначуваний стержень

Продовження додатку 3.

Закінчення додатку 3.

Таблиця Д3.

Вхідні дані до задачі 3

№ вар	, kH	, kH	, м	, м	, м
1.	200	400	0,5	0,4	0,3	20	-0,03	1,2
2.	300	250	0,4	0,5	0,6	25	-0,04	1,5
3.	400	200	0,3	0,4	0,5	30	-0,02	1,8
4.	100	300	0,2	0,3	0,4	-20	0,03	1,6
5.	250	400	0,4	0,3	0,5	-25	0,02	1,4
6.	400	200	0,3	0,5	0,4	-30	0,03	1,2
7.	250	300	0,6	0,4	0,5	25	-0,03	1,5
8.	200	400	0,5	0,3	0,4	30	-0,04	1,8
9.	300	100	0,4	0,2	0,3	-20	-0,02	1,6
10.	400	250	0,5	0,4	0,3	-25	0,03	1,4
11.	500	200	0,4	0,3	0,5	20	0,02	1,2
12.	400	300	0,5	0,6	0,4	25	0,03	1,5
13.	250	400	0,4	0,5	0,3	30	-0,02	1,8
14.	100	100	0,3	0,4	0,2	-20	0,03	1,6
15.	300	250	0,3	0,5	0,4	-25	0,02	1,4
16.	250	400	0,5	0,4	0,3	-30	0,03	1,2
17.	100	250	0,4	0,5	0,6	25	-0,03	1,5
18.	300	200	0,3	0,4	0,5	30	-0,04	1,8
19.	500	300	0,2	0,3	0,4	-20	-0,02	1,6
20.	400	400	0,4	0,3	0,5	-25	0,03	1,4
21.	200	400	0,4	0,5	0,6	20	0,02	1,5
22.	400	200	0,2	0,3	0,4	-20	-0,04	1,6
23.	400	200	0,6	0,4	0,5	25	-0,02	1,5
24.	250	400	0,4	0,3	0,5	20	0,03	1,4

Додаток 4.

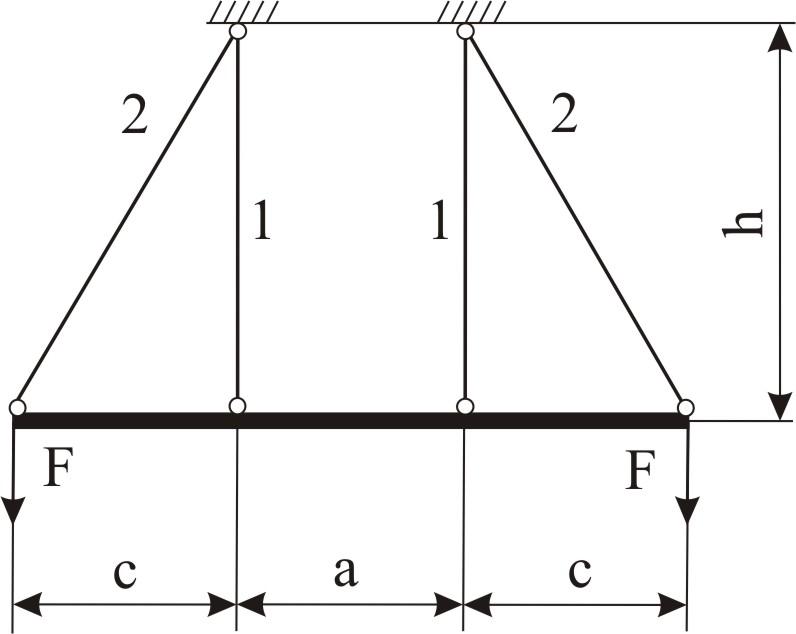

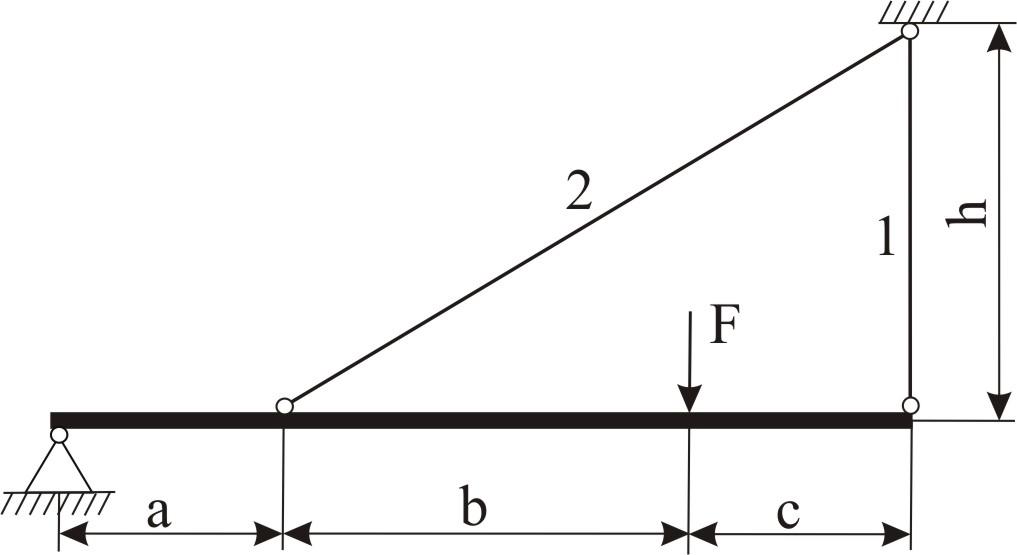

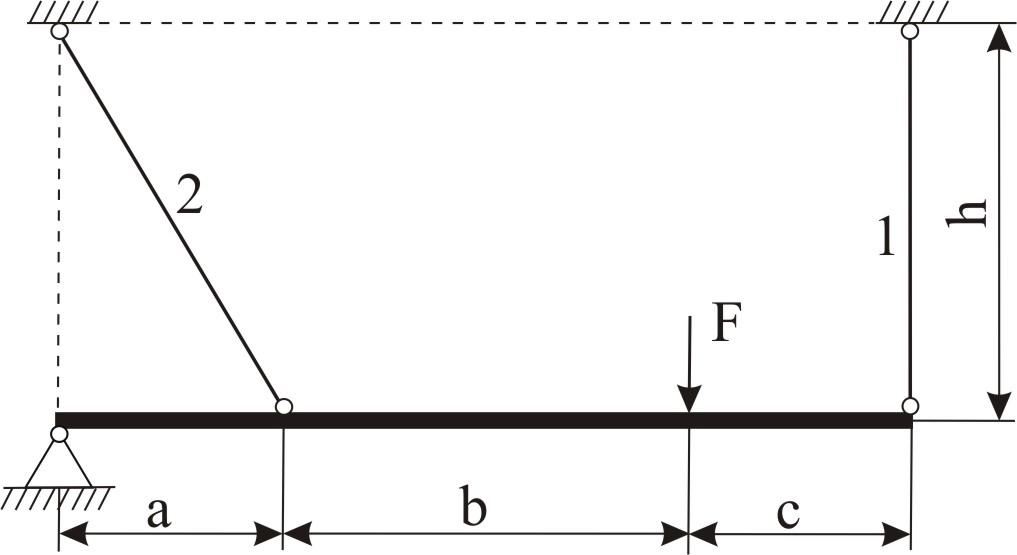

Задача 4. Статично невизначувана стержньова система

	1		2
	3		4
	5		6
	7		8

Продовження додатку 4.

	9		10
	11		12
	13		14
	15		16

Продовження додатку 4.

	17		18
	19		20
	21		22
	23		24

Закінчення додатку 4.

Таблиця Д4.

Вхідні дані до задачі 4

№ вар	1	2	, м	, м	, м	м
1.	10	d=4 см	1,5	2,0	1,8	1,8	20	-0,03
2.	d=4 см	12	1,6	1,8	2,0	1,4	25	-0,04
3.	5,6/4	d=4 см	1,8	2,0	1,6	2,0	30	-0,02
4.	16	d=5 см	1,4	1,6	1,8	2,2	-20	0,03
5.	d=5 см	12	2,0	1,8	1,6	2,0	-25	0,02
6.	22	6,5/6	2,2	2,0	1,8	1,8	-30	0,03
7.	d=4 см	16	1,8	1,5	2,0	2,0	25	-0,03
8.	d=4 см	12	2,0	1,6	1,8	1,6	30	-0,04
9.	5/4	14	1,6	1,8	2,0	1,8	-20	-0,02
10.	d=4 см	10	1,8	1,4	1,6	2,0	-25	0,03
11.	12	d=4 см	1,6	2,0	1,8	2,0	20	0,02
12.	d=4 см	5,6/4	1,8	2,2	2,0	1,8	25	0,03
13.	d=5 см	16	1,5	2,0	1,8	2,0	30	-0,02
14.	12	d=5 см	1,6	1,8	2,0	1,6	-20	0,03
15.	6,5/6	22	1,8	2,0	1,6	1,8	-25	0,02
16.	16	d=4 см	1,4	1,6	1,8	2,0	-30	0,03
17.	12	d=4 см	2,0	1,8	1,6	1,5	25	-0,03
18.	14	5/4	2,2	2,0	1,8	1,6	30	-0,04
19.	14	d=4 см	1,8	1,5	2,0	1,8	-20	-0,02
20.	10	d=5 см	2,0	1,6	1,8	1,4	-25	0,03
21.	d=4 см	12	1,6	1,8	2,0	1,8	20	0,02
22.	5,6/4	d=4 см	1,8	1,4	1,6	2,0	-20	-0,04
23.	16	14	1,6	2,0	1,8	1,6	25	-0,02
24.	d=5 см	12	1,8	2,2	2,0	1,8	20	0,03
