3. Розрахункові схеми та чисельні дані

Додаток 1.

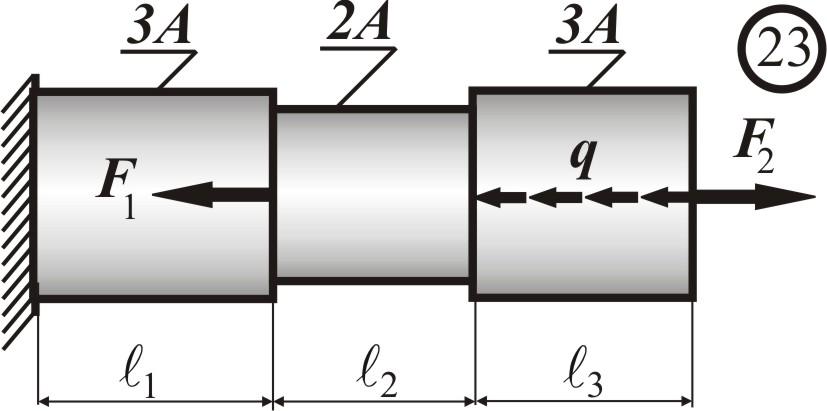

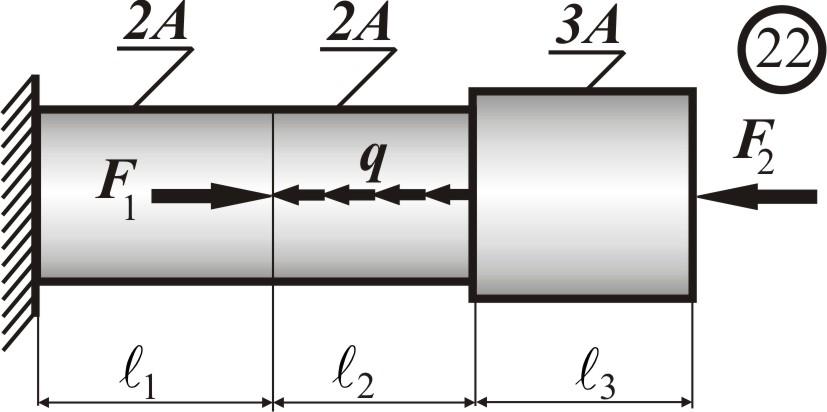

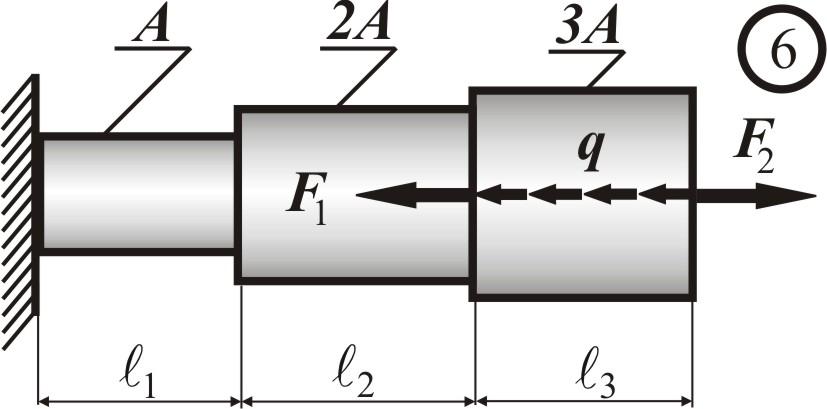

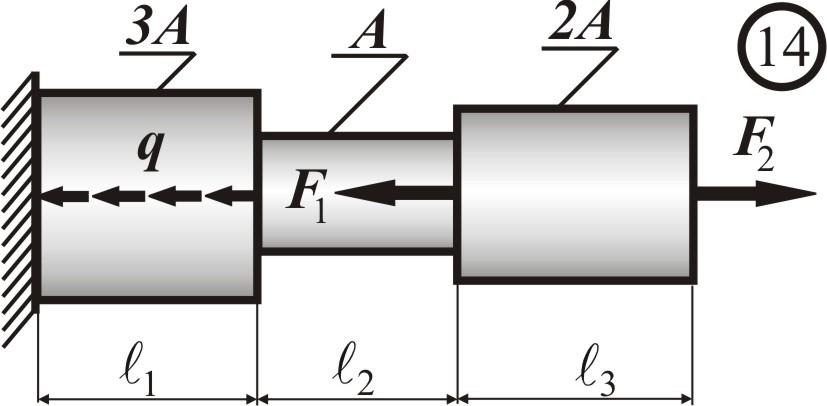

Задача 1. Статично визначуваний стержень

Продовження додатку 1.

Закінчення додатка 1.

Таблиця Д1.

Вхідні дані до задачі 1

№ вар.	, kH	, kH	, kH/м	, м	, м	, м	, м2
1.	200	400	500	0,5	0,4	0,3	1,90	1,2
2.	300	250	400	0,4	0,5	0,6	1,75	1,5
3.	400	200	250	0,3	0,4	0,5	2,00	1,8
4.	100	300	100	0,2	0,3	0,4	2,10	1,6
5.	250	400	300	0,4	0,3	0,5	1,80	1,4
6.	400	200	250	0,3	0,5	0,4	1,50	1,2
7.	250	300	100	0,6	0,4	0,5	1,60	1,5
8.	200	400	300	0,5	0,3	0,4	1,90	1,8
9.	300	100	500	0,4	0,2	0,3	1,75	1,6
10.	400	250	400	0,5	0,4	0,3	2,00	1,4
11.	500	200	400	0,4	0,3	0,5	1,90	1,2
12.	400	300	250	0,5	0,6	0,4	1,75	1,5
13.	250	400	200	0,4	0,5	0,3	2,00	1,8
14.	100	100	300	0,3	0,4	0,2	2,10	1,6
15.	300	250	400	0,3	0,5	0,4	1,80	1,4
16.	250	400	200	0,5	0,4	0,3	1,50	1,2
17.	100	250	300	0,4	0,5	0,6	1,60	1,5
18.	300	200	400	0,3	0,4	0,5	1,90	1,8
19.	500	300	100	0,2	0,3	0,4	1,75	1,6
20.	400	400	250	0,4	0,3	0,5	2,00	1,4
21.	200	400	500	0,4	0,5	0,6	1,75	1,5
22.	400	200	250	0,2	0,3	0,4	2,10	1,6
23.	400	200	250	0,6	0,4	0,5	1,60	1,5
24.	250	400	200	0,4	0,3	0,5	2,00	1,4

Додаток 2.

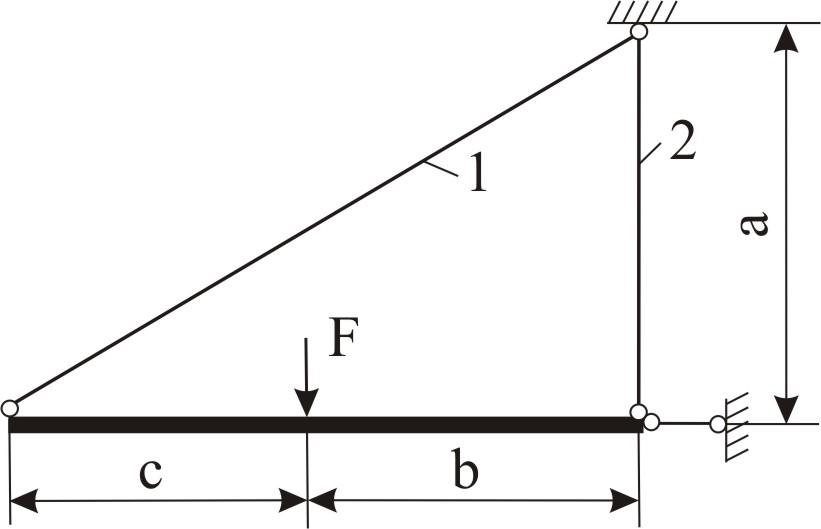

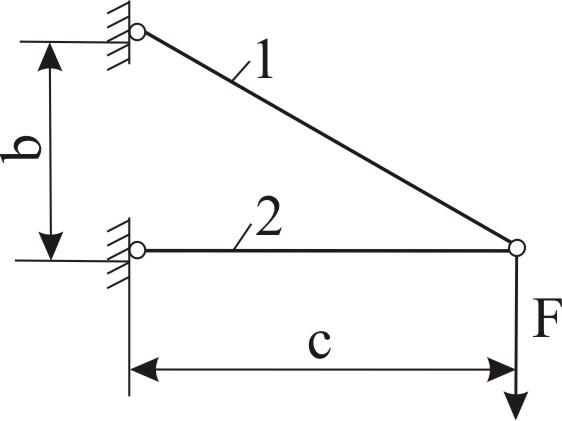

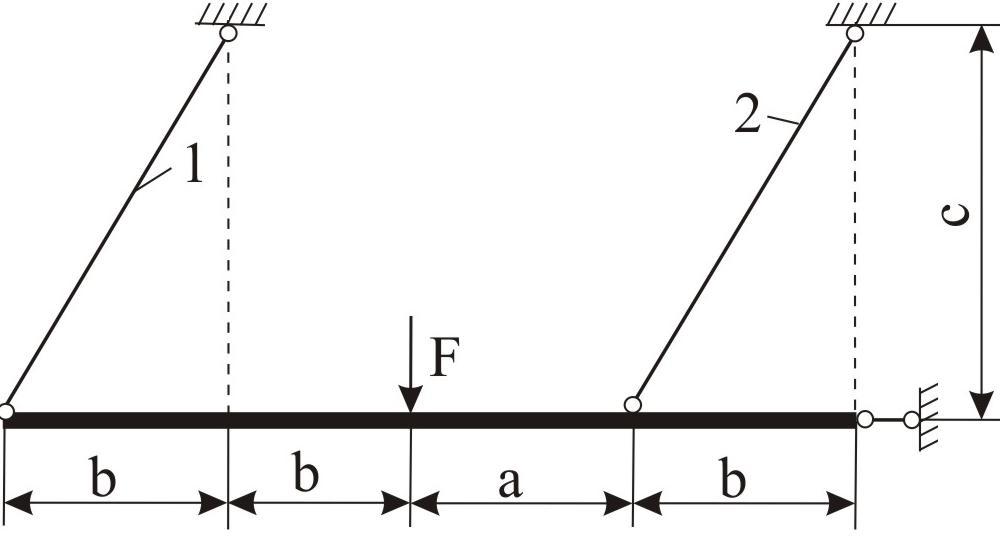

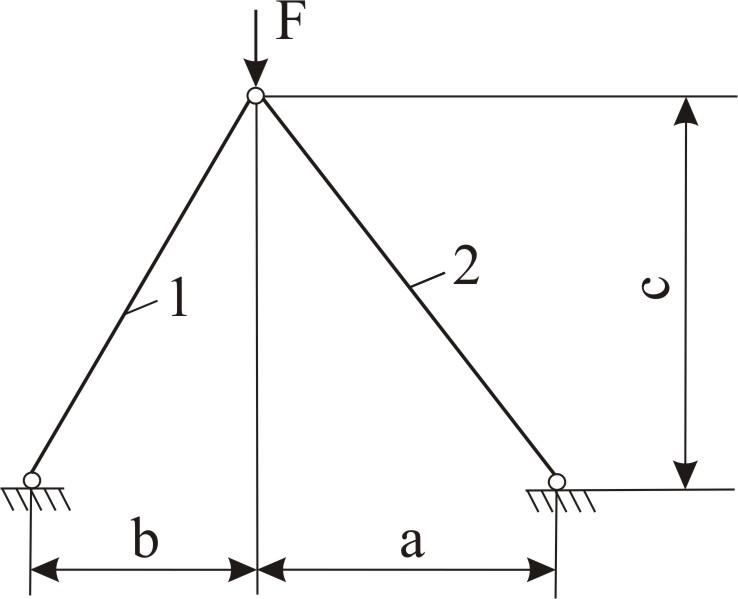

Задача 2. Статично визначувана стержньова система

	1		2
	3		4
	5		6
	7		8

Продовження додатку 2.

	9		10
	11		12
	13		14
	15		16

Продовження додатку 2.

	17		18
	19		20
	21		22
	23		24

Закінчення додатку 2.

Таблиця Д2.

Вхідні дані до задачі 2

№ вар	1	2	, м	, м	,м
1.	10	d=4 см	1,5	2,0	1,8	1,2
2.	d=4 см	12	1,6	1,8	2,0	1,4
3.	5,6/4	d=4 см	1,8	2,0	1,6	1,5
4.	16	d=5 см	1,4	1,6	1,8	1,6
5.	d=5 см	12	2,0	1,8	1,6	1,8
6.	22	6,5/6	2,2	2,0	1,8	1,2
7.	d=4 см	16	1,8	1,5	2,0	1,4
8.	d=4 см	12	2,0	1,6	1,8	1,5
9.	5/4	14	1,6	1,8	2,0	1,6
10.	d=4 см	10	1,8	1,4	1,6	1,8
11.	12	d=4 см	1,6	2,0	1,8	1,2
12.	d=4 см	5,6/4	1,8	2,2	2,0	1,4
13.	d=5 см	16	1,5	2,0	1,8	1,5
14.	12	d=5 см	1,6	1,8	2,0	1,6
15.	6,5/6	22	1,8	2,0	1,6	1,8
16.	16	d=4 см	1,4	1,6	1,8	1,2
17.	12	d=4 см	2,0	1,8	1,6	1,4
18.	14	5/4	2,2	2,0	1,8	1,5
19.	14	d=4 см	1,8	1,5	2,0	1,6
20.	10	d=5 см	2,0	1,6	1,8	1,8
21.	d=4 см	12	1,6	1,8	2,0	1,2
22.	5,6/4	d=4 см	1,8	1,4	1,6	1,4
23.	16	14	1,6	2,0	1,8	1,5
24.	d=5 см	12	1,8	2,2	2,0	1,6

Додаток 3.
